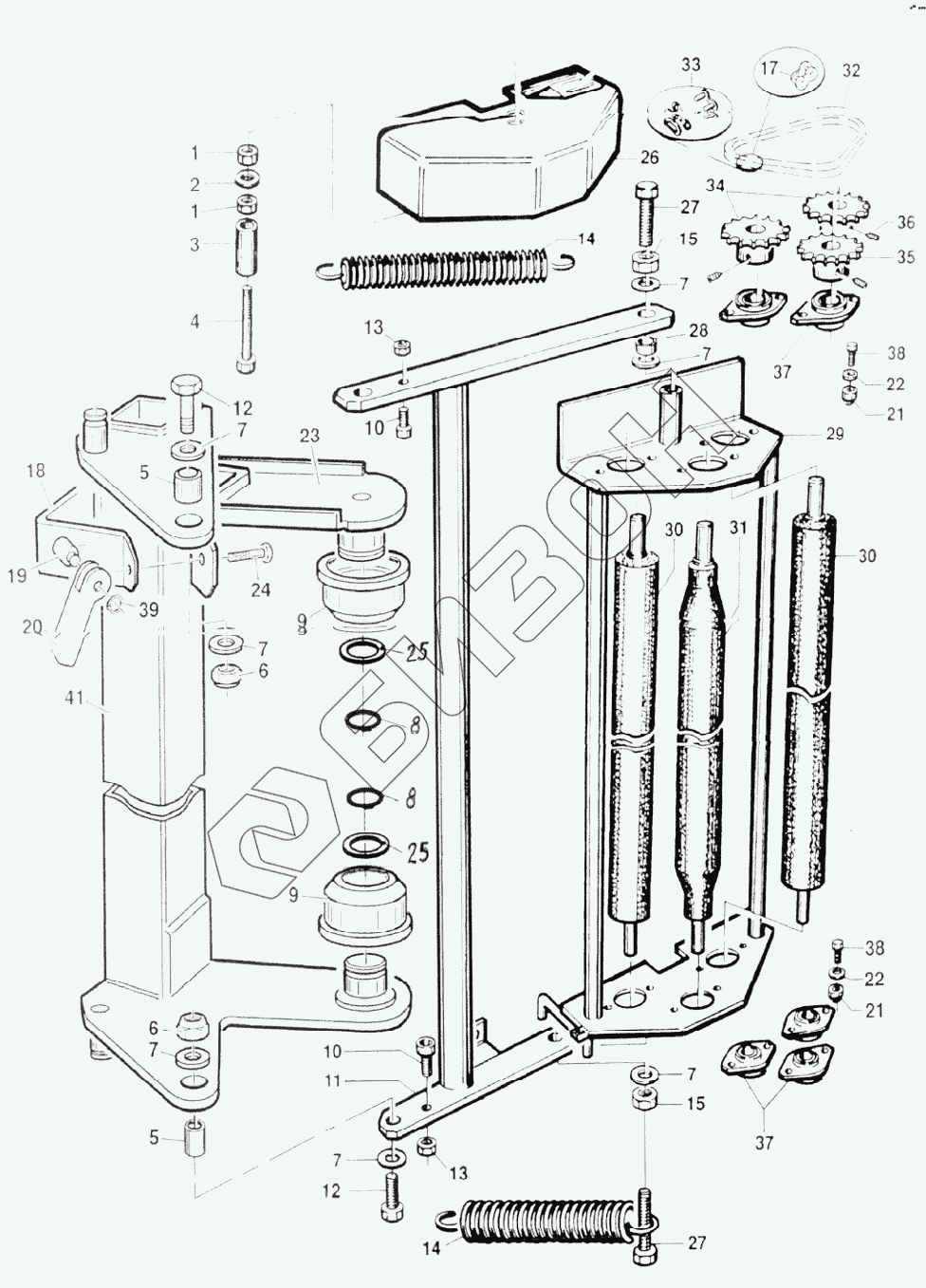

Графический каталог запасных частей к технике: Навигатор-НМ FW10 2000S. УЗЕЛ НАТЯЖЕНИЯ ПЛЕНКИ
У5.1001
1
1
2
3
4
5
5
6
6
7
7
7
7
7
7
7
8
8
9
9
10
10
11
12
12
13
13
13
14
14
14
15
15
17
18
19
20
21
21
21
22
22
23
24
25
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
38
39
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| У5.1001 | У5.1001 | Узел натяжения пленки FW 10/2000SM |
Загрузка ...
|
|
| 1 | 02O023 | Гайка М10 |
Загрузка ...
|
|
| 2 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 3 | 236351 | Распорное кольцо |
Загрузка ...
|
|
| 4 | 01E234 | Болт М1070 |
Загрузка ...
|
|
| 5 | 236347 | Дистанционная втулка |
Загрузка ...
|
|
| 6 | 02B045 | Гайка М12 |
Загрузка ...
|
|
| 7 | 02R021 | Шайба 12 |
Загрузка ...
|
|
| 8 | 03E035 | Кольцо стопорное 035 |
Загрузка ...
|
|
| 9 | 170011 | Конусный вкладыш |
Загрузка ...
|
|
| 10 | 01C023 | Болт М1616 |
Загрузка ...
|
|
| 11 | 2511015 | Рама каретки |
Загрузка ...
|
|
| 12 | 01E308 | Болт М1240 |
Загрузка ...
|
|
| 13 | 02O008 | Гайка М6 |
Загрузка ...
|
|
| 14 | 12T304 | Пружина |
Загрузка ...
|
|
| 15 | 02O028 | Гайка М12 |
Загрузка ...
|
|
| 17 | 13D039 | Звено переходное 3/8’’ 06В-1 |
Загрузка ...
|
|
| 18 | 2011003 | Скоба зажимная |
Загрузка ...
|
|
| 19 | 2211002 | Ось |
Загрузка ...
|
|
| 20 | 2011011 | Рукоятка-зажим |
Загрузка ...
|
|
| 21 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 22 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 23 | 2511001 | Держатель верхний |
Загрузка ...
|
|
| 24 | 01Q050 | Винт М850 |
Загрузка ...
|
|
| 25 | 39F025 | Шайба 35,5х50х0,5 |
Загрузка ...
|
|
| 26 | 170154 | Кожух узла натяжения пленки |
Загрузка ...
|
|
| 27 | 01E311 | Болт М1250 |
Загрузка ...
|
|
| 28 | 236347/1 | Дистанционная втулка |
Загрузка ...
|
|
| 29 | FW7082 | Рама валков |
Загрузка ...
|
|
| 30 | 2411001 | Цилиндрический валок |
Загрузка ...
|
|
| 31 | 2411002 | Конический валок |
Загрузка ...
|
|
| 32 | 133845 | Цепь 3/8’’ 06В-1/43 36 DIN 81 |
Загрузка ...
|
|
| 33 | 13D038 | Звено соединительное 3/8’’ 06В-1 |
Загрузка ...
|
|
| 34 | FW1095 | Звездочка 3/8’’ z=22 |
Загрузка ...
|
|
| 35 | FW1090 | Звездочка 3/8’’ z=15 |
Загрузка ...
|
|
| 36 | 01V200 | Винт установочный |
Загрузка ...
|
|
| 37 | 05O217 | Опора RATY17 |
Загрузка ...
|
|
| 38 | 01E059 | Болт М620 |
Загрузка ...
|
|
| 39 | 03E012 | Кольцо стопорное |
Загрузка ...
|
|
| 41 | 2511006 | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
