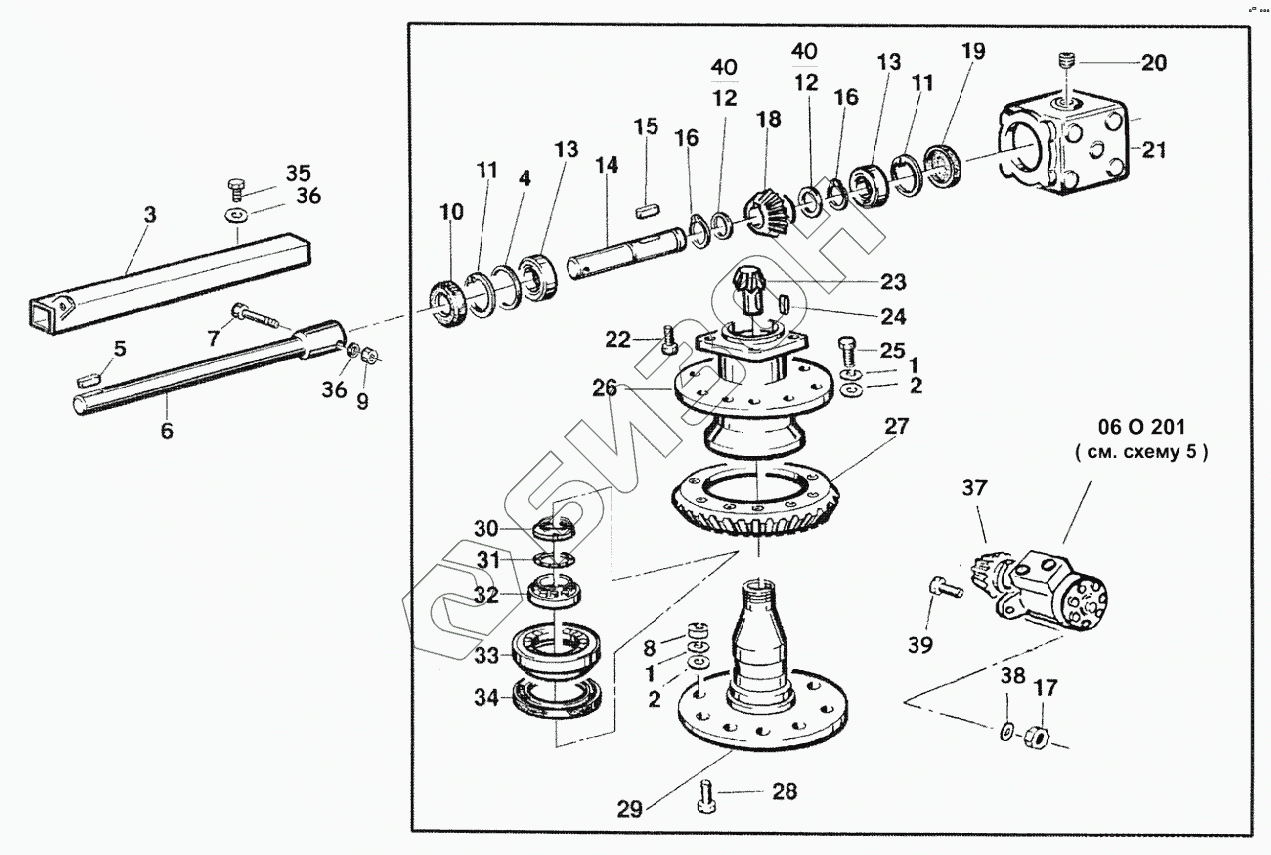

Графический каталог запасных частей к технике: Навигатор-НМ FW10 2000S. ВРАЩАЮЩАЯСЯ ПЛАТФОРМА
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02G016 | Шайба гров. 16 |
Загрузка ...
|
|
| 2 | 02R031 | Шайба 016 |
Загрузка ...
|
|
| 3 | FPG032 | Кожух |
Загрузка ...
|
|
| 4 | 39F043 | Шайба 40,2х50х0,5 |
Загрузка ...
|
|
| 5 | 03C029 | Шпонка 8х35 |
Загрузка ...
|
|
| 6 | FPG031 | Удлинитель передаточного вала |
Загрузка ...
|
|
| 7 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 8 | 02O046 | Гайка М16 |
Загрузка ...
|
|
| 9 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 10 | 042552 | Манжета 25х52х7 |
Загрузка ...
|
|
| 11 | 03I052 | Стопорное кольцо 052 |
Загрузка ...
|
|
| 12 | 39C004 | Кольцо регулировочное 26х35х0,3 |
Загрузка ...
|
|
| 13 | 05A021 | Подшипник 6205 |
Загрузка ...
|
|
| 14 | 31L525 | Выходной вал |
Загрузка ...
|
|
| 15 | 03C025 | Шпонка 8х7х25 |
Загрузка ...
|
|
| 16 | 03E025 | Кольцо стопорное 025 |
Загрузка ...
|
|
| 17 | 02BM12 | Гайка М12 |
Загрузка ...
|
|
| 18 | 31R194 | Коническая шестерня Z=16 |
Загрузка ...
|
|
| 19 | 04C052 | Крышка 52х7 |
Загрузка ...
|
|
| 20 | 06RC38 | Пробка 3/8" GAS |
Загрузка ...
|
|
| 21 | 31R104 | Коробка редуктора |
Загрузка ...
|
|
| 22 | 01C058 | Винт М10х25 |
Загрузка ...
|
|
| 23 | 31R193 | Шестерня Z=10 |
Загрузка ...
|
|
| 24 | 03C024 | Шпонка 8х7х20 |
Загрузка ...
|
|
| 25 | 01E403 | Болт М16х40 |
Загрузка ...
|
|
| 26 | 227310 | Полый вал |
Загрузка ...
|
|
| 27 | 31R195 | Коническая шестерня |
Загрузка ...
|
|
| 28 | 01E410 | Болт М16х60 |
Загрузка ...
|
|
| 29 | 227311 | Фланцевый вал |
Загрузка ...
|
|
| 30 | 024015 | Гайка М45х1,5 |
Загрузка ...
|
|
| 31 | 39F040 | Распорное кольцо |
Загрузка ...
|
|
| 32 | 05A545 | Подшипник 33109 |
Загрузка ...
|
|
| 33 | 05A575 | Подшипник 30215 |
Загрузка ...
|
|
| 34 | 049013 | Манжета 90х130х12 |
Загрузка ...
|
|
| 35 | 01E107 | Болт М8х16 |
Загрузка ...
|
|
| 36 | 02R010 | Шайба 08 |
Загрузка ...
|
|
| 37 | 31R196 | Шестерня Z=14 |
Загрузка ...
|
|
| 38 | 02R022 | Шайба 12 |
Загрузка ...
|
|
| 39 | 01E315 | Болт М12х45 |
Загрузка ...
|
|
| 40 | 39F125 | Шайба 25х35х1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
