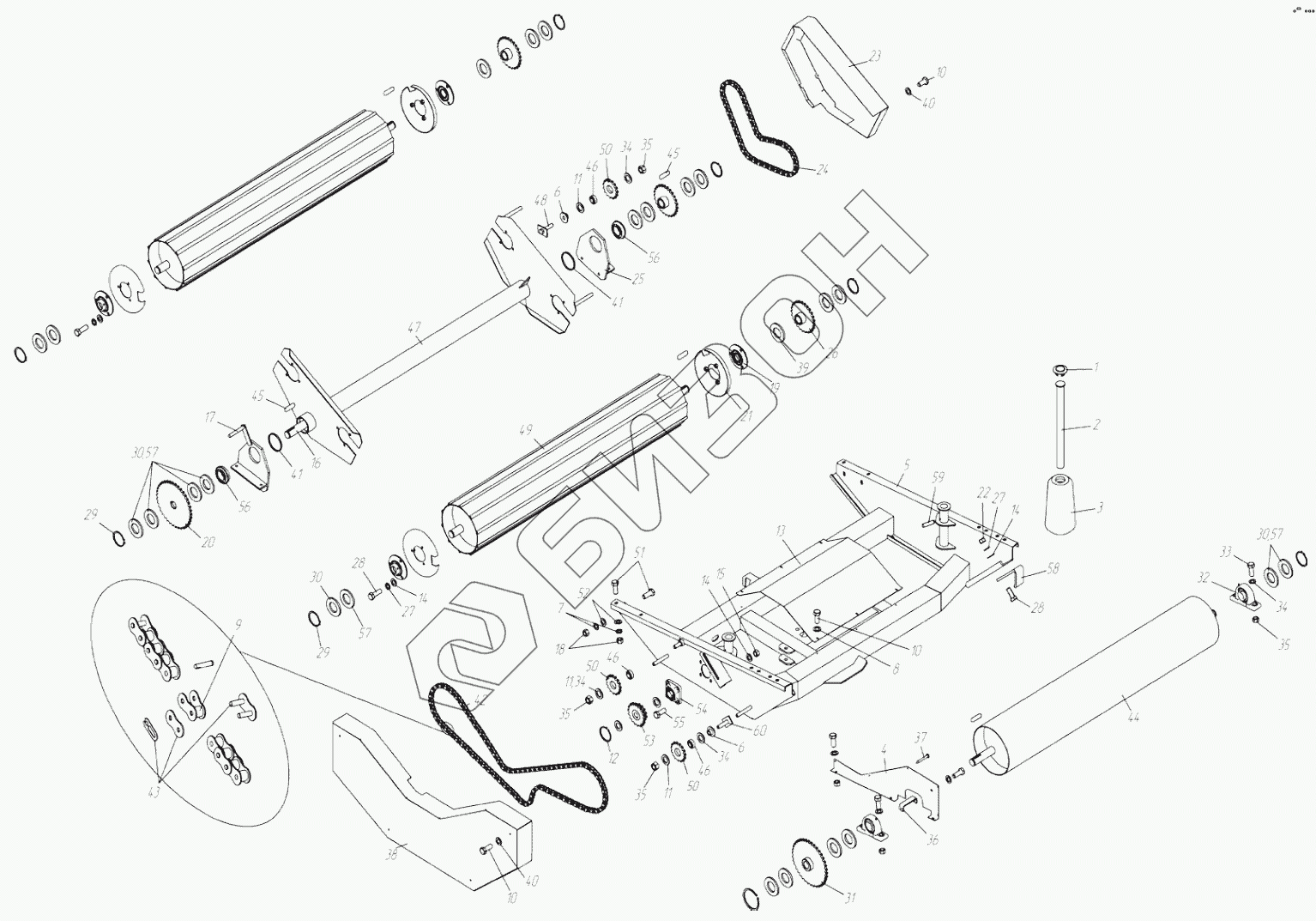

Графический каталог запасных частей к технике: Навигатор-НМ FW10 2000S. ВРАЩАЮЩАЯСЯ ПЛАТФОРМА
1
2
3
4
5
6
6
7
8
9
10
10
10
11
11
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
30
30
31
32
33
34
34
34
34
35
35
35
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
46
46
47
48
49
50
50
50
51
52
53
54
55
56
56
57
57
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3221-5102116 | Пробка |
Загрузка ...
|
|
| 2 | У141.02.000 | Ось в сборе |
Загрузка ...
|
|
| 3 | У140.0.00.0 01 | Контрвалок |
Загрузка ...
|
|
| 4 | 207210 | Кожух |
Загрузка ...
|
|
| 5 | FPG039 | Сваренная рама |
Загрузка ...
|
|
| 6 | FPG237 | Опора цепенатяжного устройства |
Загрузка ...
|
|
| 7 | 02G012 | Шайба Гровера O12 |
Загрузка ...
|
|
| 8 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 9 | 13R006 | Звено П-Пр 19,05-3180 ГОСТ 13568 |
Загрузка ...
|
|
| 10 | 01E040 | Болт М6х10 |
Загрузка ...
|
|
| 11 | 39F010 | Шайба 16,2х28х0,5 |
Загрузка ...
|
|
| 12 | 03E025 | Кольцо стопорное 025 |
Загрузка ...
|
|
| 13 | 207213 | Кожух редуктора |
Загрузка ...
|
|
| 14 | 02R015 | Шайба 10 |
Загрузка ...
|
|
| 15 | 02B035 | Гайка М10 |
Загрузка ...
|
|
| 16 | 227240 | Ось качающихся валков |
Загрузка ...
|
|
| 17 | FPG215 | Правая опора |
Загрузка ...
|
|
| 18 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 19 | 05O235 | Опора с подшипником |
Загрузка ...
|
|
| 20 | FPG106 | Промежуточная звёздочка Z=38 |
Загрузка ...
|
|
| 21 | FPG254 | Защита валка |
Загрузка ...
|
|
| 22 | 02O022 | Гайка М10 |
Загрузка ...
|
|
| 23 | FPG204 | Кожух |
Загрузка ...
|
|
| 24 | 13A087 | Цепь ПР 19,05-3180, 85 зв.ГОСТ 13568 |
Загрузка ...
|
|
| 25 | FPG214 | Левая опора |
Загрузка ...
|
|
| 26 | FW1075 | Шестерня Z=25 |
Загрузка ...
|
|
| 27 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 28 | 01E216 | Болт М10х30 |
Загрузка ...
|
|
| 29 | 03E035 | Кольцо стопорное 035 |
Загрузка ...
|
|
| 30 | 39F030 | Кольцо регулировочное 35,2х50х2 |
Загрузка ...
|
|
| 31 | FPG105 | Звездочка 3/4" Z=38 |
Загрузка ...
|
|
| 32 | 05O535 | Опора |
Загрузка ...
|
|
| 33 | 01E405 | Болт М16х50 |
Загрузка ...
|
|
| 34 | 02R031 | Шайба 016 |
Загрузка ...
|
|
| 35 | 02B075 | Гайка М16 |
Загрузка ...
|
|
| 36 | 217219 | Опора крепления защиты цепи |
Загрузка ...
|
|
| 37 | 01V101 | Саморез 4,8х16 |
Загрузка ...
|
|
| 38 | FPG206 | Кожух |
Загрузка ...
|
|
| 39 | 237239 | Дистанционное кольцо |
Загрузка ...
|
|
| 40 | 02R004 | Шайба 6х20 |
Загрузка ...
|
|
| 41 | 237244 | Дистанционное кольцо |
Загрузка ...
|
|
| 42 | 13A155 | Цепь ПР 19,05-3180, 151 зв.ГОСТ 13568 |
Загрузка ...
|
|
| 43 | 13R005 | Звено С-Пр 19,05-3180 ГОСТ 13568 |
Загрузка ...
|
|
| 44 | FPG060 | Гладкий валок |
Загрузка ...
|
|
| 45 | 03C045 | Шпонка 10х8х40 |
Загрузка ...
|
|
| 46 | 05C008 | Подшипник 203-KRR-AH02 |
Загрузка ...
|
|
| 47 | FPG042 | Рама качающихся валков |
Загрузка ...
|
|
| 48 | 217255 | Крепление натяжного устройства |
Загрузка ...
|
|
| 49 | FPG065 | Валок оребрённый |
Загрузка ...
|
|
| 50 | 14T115/1 | Звёздочка Z=15 |
Загрузка ...
|
|
| 51 | 01E304 | Болт М12х35 |
Загрузка ...
|
|
| 52 | 02R021 | Шайба 12 |
Загрузка ...
|
|
| 53 | FPG110 | Двойная звездочка Z=13/18 |
Загрузка ...
|
|
| 54 | 05O425 | Опора с подшипником |
Загрузка ...
|
|
| 55 | 01E218 | Болт М10х35 |
Загрузка ...
|
|
| 56 | 05C031 | Подшипник 6207 2RS |
Загрузка ...
|
|
| 57 | 39F025 | Шайба 35,5х50х0,5 |
Загрузка ...
|
|
| 58 | 217252 | Опора на пол |
Загрузка ...
|
|
| 59 | 03S650 | Штифт пружинный 6х50 |
Загрузка ...
|
|
| 60 | 217256 | Крепление натяжного устройства |
Загрузка ...
|
