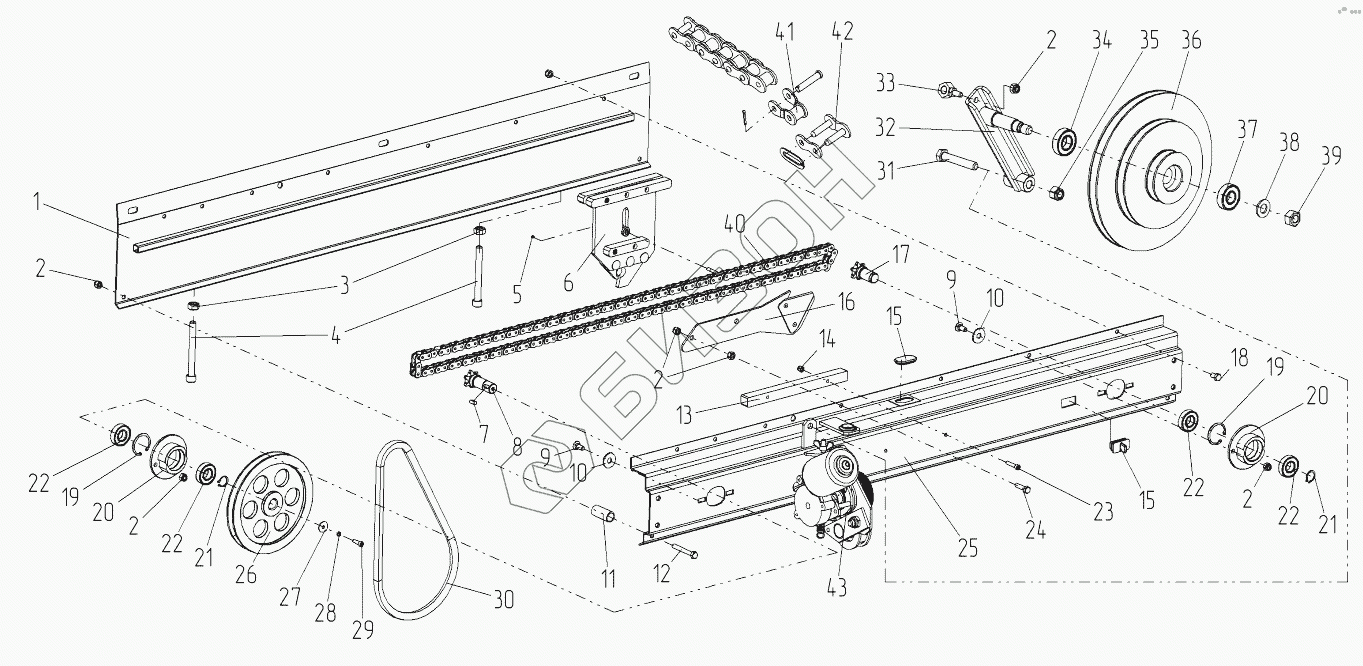

Графический каталог запасных частей к технике: Навигатор-НМ JB15. Механизм нитеувязочный
1
2
2
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
20
21
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R22320 | Крышка задняя обвязчика |
Загрузка ...
|
|
| 2 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 3 | 02O026 | Гайка |
Загрузка ...
|
|
| 4 | 01C085 | Винт |
Загрузка ...
|
|
| 5 | 03E005 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | 201098 | Кулиса |
Загрузка ...
|
|
| 7 | 03C020 | Шпонка |
Загрузка ...
|
|
| 8 | 221050 | Венец ведущий |
Загрузка ...
|
|
| 9 | 01Q020 | Болт |
Загрузка ...
|
|
| 10 | 02R018 | Шайба |
Загрузка ...
|
|
| 11 | 231051 | Втулка распорная |
Загрузка ...
|
|
| 12 | 01E124 | Болт |
Загрузка ...
|
|
| 13 | 170004 | Направляющая центральная |
Загрузка ...
|
|
| 14 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 15 | 45S010 | Заглушка |
Загрузка ...
|
|
| 16 | R211080M | Нож в сборе |
Загрузка ...
|
|
| 17 | 221051 | Венец ведомый |
Загрузка ...
|
|
| 18 | 01E106 | Болт |
Загрузка ...
|
|
| 19 | 03I042 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | 11S003 | Опора подшипниковая |
Загрузка ...
|
|
| 21 | 03E020 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | 05C010 | Подшипник |
Загрузка ...
|
|
| 23 | 01C030 | Винт |
Загрузка ...
|
|
| 24 | 01E113 | Болт |
Загрузка ...
|
|
| 25 | R22300 | Крышка передняя обвязчика |
Загрузка ...
|
|
| 26 | CL340 | Шкив малый |
Загрузка ...
|
|
| 27 | 02R008 | Шайба |
Загрузка ...
|
|
| 28 | 02G006 | Шайба |
Загрузка ...
|
|
| 29 | 01C024 | Винт |
Загрузка ...
|
|
| 30 | 450050 | Ремень приводной |
Загрузка ...
|
|
| 31 | 01E318 | Болт |
Загрузка ...
|
|
| 32 | JB15.07.03.010 | Опора шкива |
Загрузка ...
|
|
| 33 | R20014 | Натяжитель вариатора |
Загрузка ...
|
|
| 34 | 05C028 | Подшипник |
Загрузка ...
|
|
| 35 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 36 | JB15.07.03.021 | Шкив |
Загрузка ...
|
|
| 37 | 05C010 | Подшипник |
Загрузка ...
|
|
| 38 | 02R029 | Шайба O15х30 |
Загрузка ...
|
|
| 39 | 02B060 | Гайка |
Загрузка ...
|
|
| 40 | 13D051 | Цепь |
Загрузка ...
|
|
| 41 | 13R008 | Звено переходное |
Загрузка ...
|
|
| 42 | 13R007 | Звено соединительное |
Загрузка ...
|
|
| 43 | Механизм нитепротяжный | Механизм нитепротяжный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
