Графический каталог запасных частей к технике: Навигатор-НМ JB15. Система обвязки шпагатом
1
2
3
4
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32

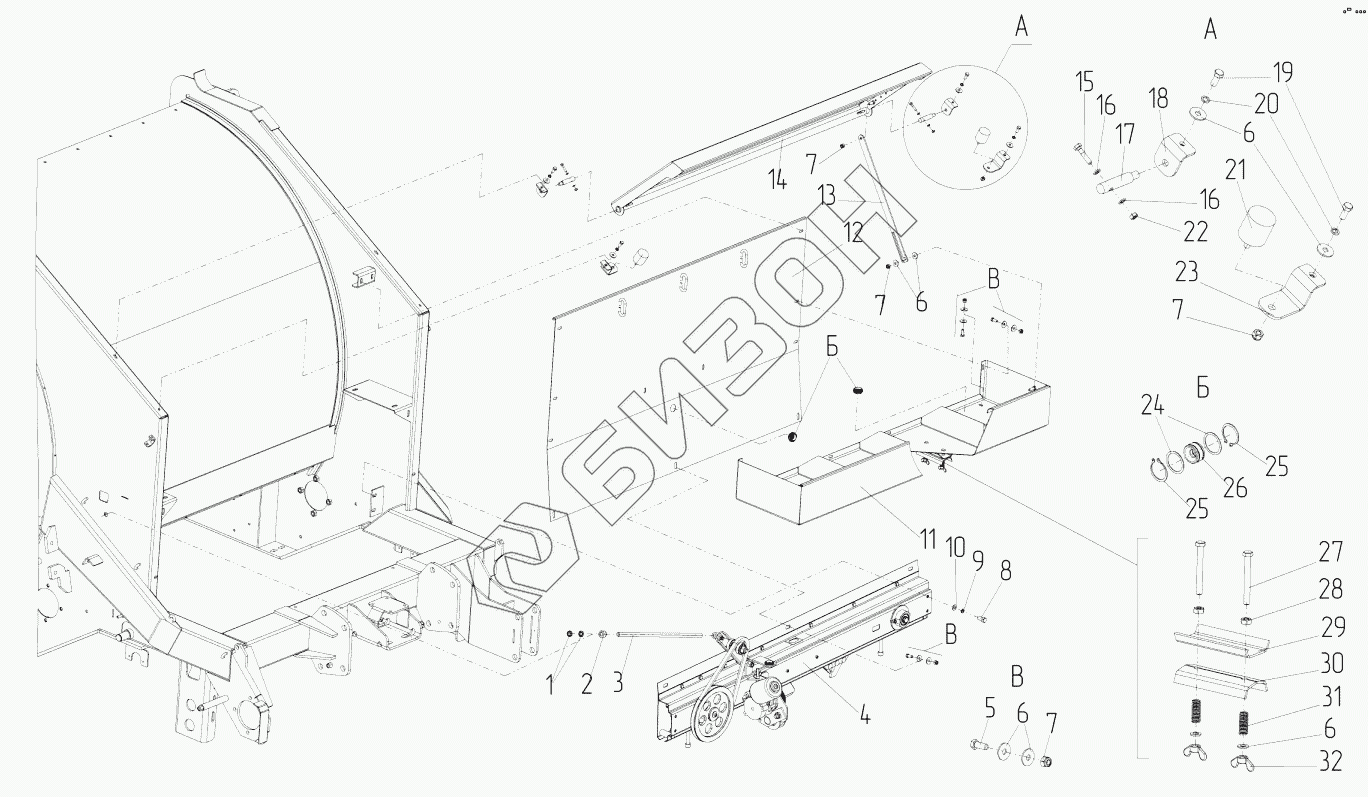

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02O035 | Гайка |
Загрузка ...
|
|
| 2 | 02B060 | Гайка |
Загрузка ...
|
|
| 3 | 41O001 | Шпилька |
Загрузка ...
|
|
| 4 | JB15.07.03.000 | Механизм нитеувязочный в сборе |
Загрузка ...
|
|
| 5 | 01E090 | Болт |
Загрузка ...
|
|
| 6 | 02R012 | Шайба O8 |
Загрузка ...
|
|
| 7 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 8 | 01E214 | Болт |
Загрузка ...
|
|
| 9 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 10 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 11 | JB15.07.02.010 | Полка в сборе |
Загрузка ...
|
|
| 12 | JB15.05.00.010 | Кожух передний в сборе |
Загрузка ...
|
|
| 13 | JB15.07.02.005 | Фиксатор крышки |
Загрузка ...
|
|
| 14 | JB15.07.02.020 | Крышка короба для шпагата |
Загрузка ...
|
|
| 15 | 01E071 | Болт |
Загрузка ...
|
|
| 16 | 02R008 | Шайба |
Загрузка ...
|
|
| 17 | JB15.07.02.024 | Ось |
Загрузка ...
|
|
| 18 | JB15.07.02.030 | Кронштейн крышки |
Загрузка ...
|
|
| 19 | 01E090 | Болт |
Загрузка ...
|
|
| 20 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 21 | 174030 | Виброопора |
Загрузка ...
|
|
| 22 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 23 | JB15.07.02.040 | Кронштейн опоры крышки |
Загрузка ...
|
|
| 24 | R12.03.00.001 | Кольцо |
Загрузка ...
|
|
| 25 | 03E027 | Кольцо стопорное |
Загрузка ...
|
|
| 26 | 221046 | Втулка направляющая шпагат |
Загрузка ...
|
|
| 27 | 01E130 | Болт |
Загрузка ...
|
|
| 28 | 02O014 | Гайка |
Загрузка ...
|
|
| 29 | 201084 | Пластина стационарная натяжения шпагата |
Загрузка ...
|
|
| 30 | 201095 | Пластина подвижная натяжения шпагата |
Загрузка ...
|
|
| 31 | 12C002 | Пружина нитенатяжителя |
Загрузка ...
|
|
| 32 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
