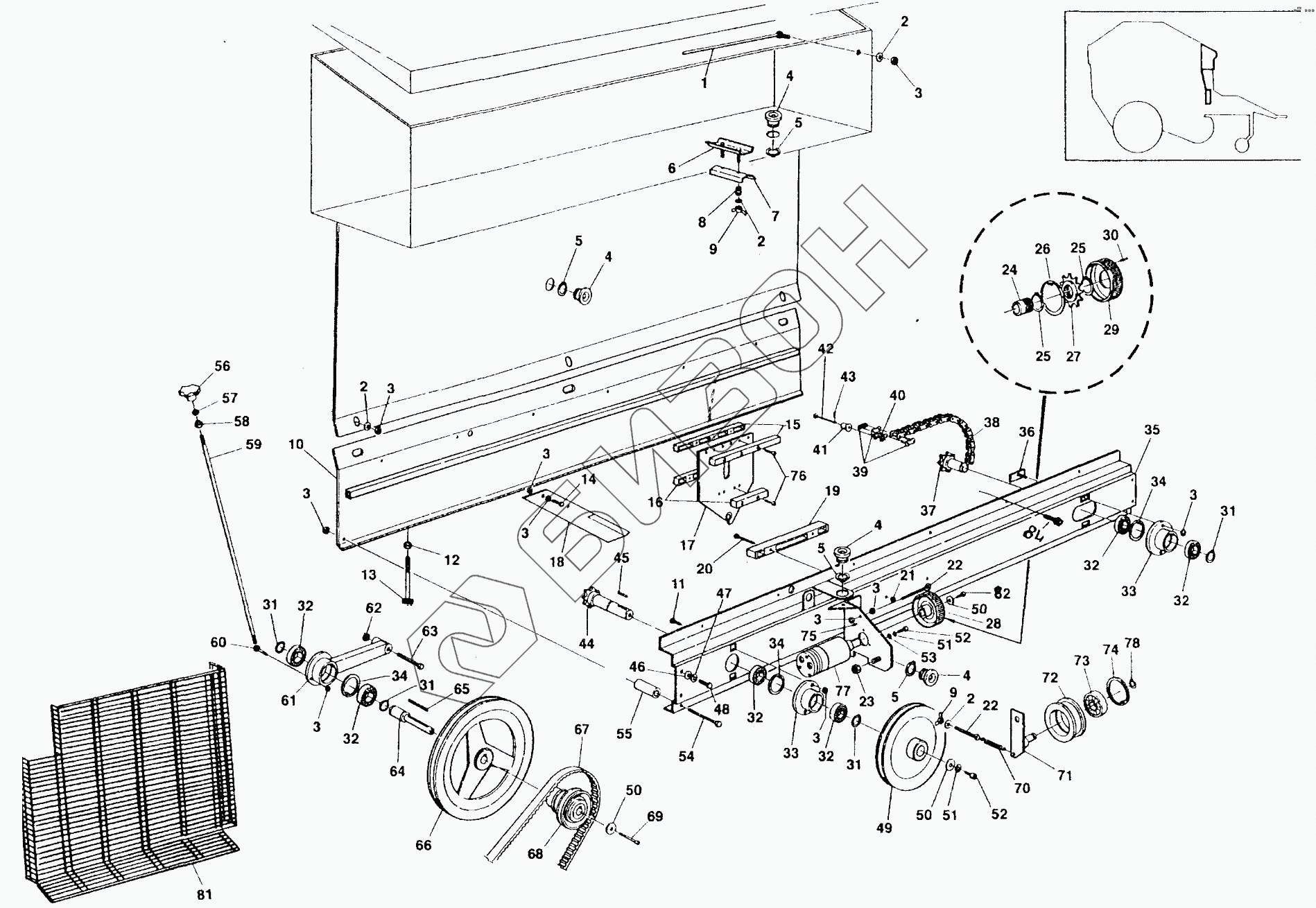

Графический каталог запасных частей к технике: Навигатор-НМ R12 SUPER. НИТЕУВЯЗОЧНОЕ УСТРОЙСТВО
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
31
31
31
32
32
32
32
32
32
33
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R20040 | Опорный стержень для крышки |
Загрузка ...
|
|
| 2 | 02R013 | Шайба |
Загрузка ...
|
|
| 3 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 4 | 221046 | Втулка направляющая шпагат |
Загрузка ...
|
|
| 5 | 03E027 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | 201084 | Пластина стационарная натяжения шпагата |
Загрузка ...
|
|
| 7 | 201095 | Пластина подвижная натяжения шпагата |
Загрузка ...
|
|
| 8 | 12C002 | Пружина нитенатяжителя |
Загрузка ...
|
|
| 9 | 021100 | Гайка-барашек |
Загрузка ...
|
|
| 10 | R22320 | Крышка задняя обвязчика |
Загрузка ...
|
|
| 11 | 01E107 | Болт М8х16 |
Загрузка ...
|
|
| 12 | 02O026 | Гайка |
Загрузка ...
|
|
| 13 | 01C085 | Винт |
Загрузка ...
|
|
| 14 | 01E115 | Болт |
Загрузка ...
|
|
| 15 | 170002 | Направляющая верхняя |
Загрузка ...
|
|
| 16 | 170003 | Направляющая нижняя |
Загрузка ...
|
|
| 17 | 201098 | Кулиса |
Загрузка ...
|
|
| 18 | 211080 | Нож |
Загрузка ...
|
|
| 19 | 170004 | Направляющая центральная |
Загрузка ...
|
|
| 20 | 01E075 | Болт |
Загрузка ...
|
|
| 21 | 02O016 | Гайка |
Загрузка ...
|
|
| 22 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 23 | 02B060 | Гайка |
Загрузка ...
|
|
| 24 | 221044 | Втулка |
Загрузка ...
|
|
| 25 | 03E035 | Кольцо стопорное 035 |
Загрузка ...
|
|
| 26 | 03I072 | Кольцо стопорное |
Загрузка ...
|
|
| 27 | 13R016 | Колесо свободного хода |
Загрузка ...
|
|
| 28 | R22395 | Колесо свободного хода в сборе |
Загрузка ...
|
|
| 29 | 221048 | Колесо ведущее шпагата |
Загрузка ...
|
|
| 30 | 03S612 | Штифт |
Загрузка ...
|
|
| 31 | 03E020 | Кольцо стопорное |
Загрузка ...
|
|
| 32 | 05C010 | Подшипник |
Загрузка ...
|
|
| 33 | 11S003 | Опора подшипниковая |
Загрузка ...
|
|
| 34 | 03I042 | Кольцо стопорное |
Загрузка ...
|
|
| 35 | R22300 | Крышка передняя обвязчика |
Загрузка ...
|
|
| 36 | 211074 | Пластинка с винтом |
Загрузка ...
|
|
| 37 | 221051 | Венец ведомый |
Загрузка ...
|
|
| 38 | 13D051 | Цепь |
Загрузка ...
|
|
| 39 | 13R007 | Звено соединительное |
Загрузка ...
|
|
| 40 | 13R008 | Звено переходное |
Загрузка ...
|
|
| 41 | 221045 | Ролик |
Загрузка ...
|
|
| 42 | 13R009 | Штифт цепи |
Загрузка ...
|
|
| 43 | 03O110 | Шплинт |
Загрузка ...
|
|
| 44 | 221050 | Венец ведущий |
Загрузка ...
|
|
| 45 | 03C020 | Шпонка |
Загрузка ...
|
|
| 46 | 02R015 | Шайба 10 |
Загрузка ...
|
|
| 47 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 48 | 01E214 | Болт |
Загрузка ...
|
|
| 49 | CL340 | Шкив малый |
Загрузка ...
|
|
| 50 | 02R008 | Шайба |
Загрузка ...
|
|
| 51 | 02G006 | Шайба |
Загрузка ...
|
|
| 52 | 01C022 | Bинт |
Загрузка ...
|
|
| 53 | 02R005 | Шайба |
Загрузка ...
|
|
| 54 | 01E121 | Винт |
Загрузка ...
|
|
| 55 | 231051 | Втулка распорная |
Загрузка ...
|
|
| 56 | 170150 | Маховик |
Загрузка ...
|
|
| 57 | 02O035 | Гайка |
Загрузка ...
|
|
| 58 | 02B060 | Гайка |
Загрузка ...
|
|
| 59 | 410001 | Шпилька привода регулятора |
Загрузка ...
|
|
| 60 | 01E107 | Болт М8х16 |
Загрузка ...
|
|
| 61 | R22360 | Опора регулятора |
Загрузка ...
|
|
| 62 | 02B045 | Гайка М12 |
Загрузка ...
|
|
| 63 | 01E316 | Болт |
Загрузка ...
|
|
| 64 | 221041 | Ось |
Загрузка ...
|
|
| 65 | 03C016 | Шплинт |
Загрузка ...
|
|
| 66 | CL341 | Шкив |
Загрузка ...
|
|
| 67 | 450050 | Ремень приводной |
Загрузка ...
|
|
| 68 | 450001 | Вариатор |
Загрузка ...
|
|
| 69 | 01C022 | Bинт |
Загрузка ...
|
|
| 70 | 12T003 | Пружина |
Загрузка ...
|
|
| 71 | R22340 | Опора холостого колеса |
Загрузка ...
|
|
| 72 | 221049 | Холостое колесо |
Загрузка ...
|
|
| 73 | 05C020 | Подшипник |
Загрузка ...
|
|
| 74 | 03I055 | Кольцо стопорное |
Загрузка ...
|
|
| 75 | 201099 | Опора гидромотора |
Загрузка ...
|
|
| 76 | 01C022 | Bинт |
Загрузка ...
|
|
| 77 | 06O032 | Гидромотор |
Загрузка ...
|
|
| 78 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 79 | 12C003 | Пружина регулятора |
Загрузка ...
|
|
| 81 | 201104 | Решетка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
