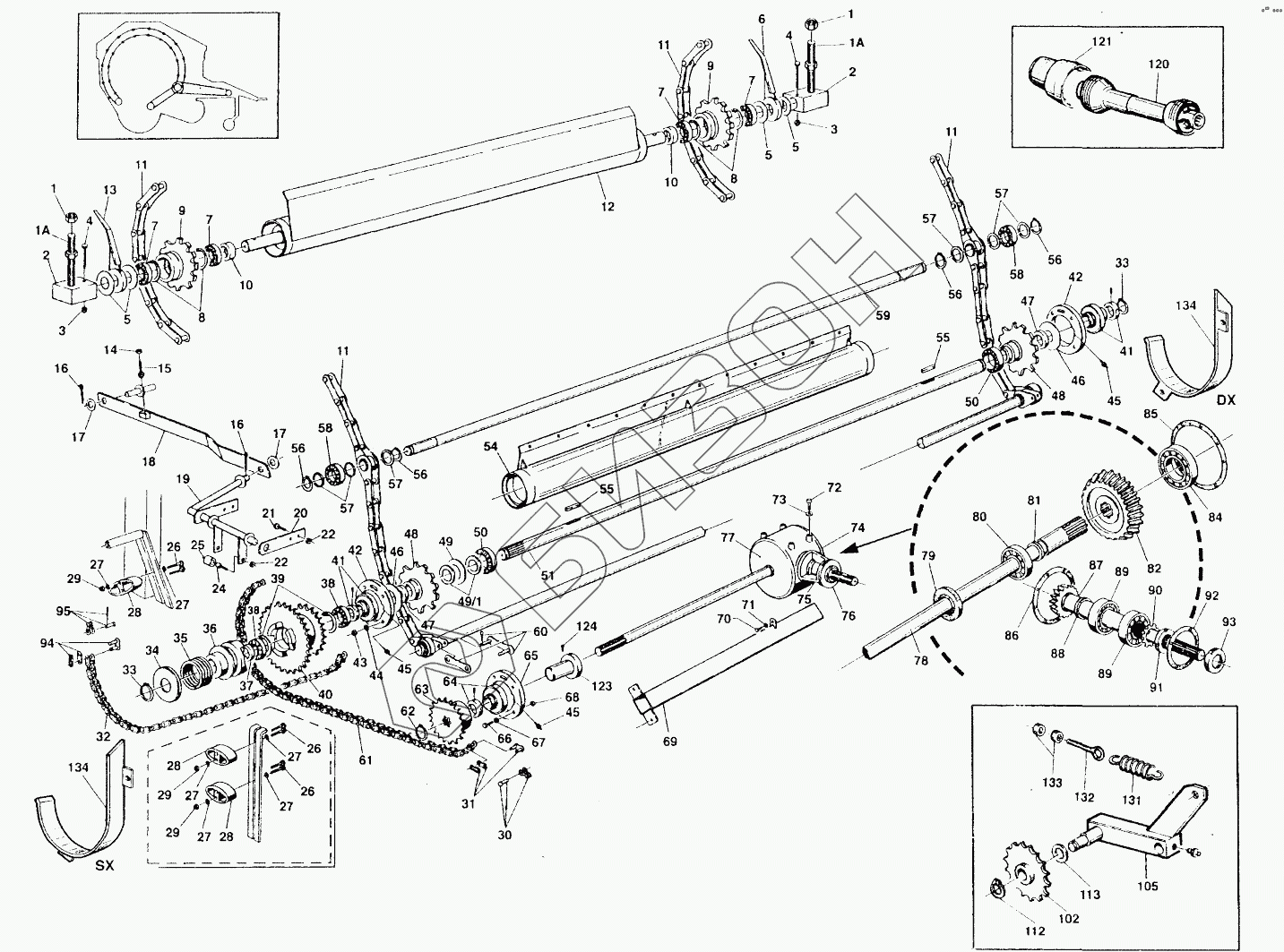

Графический каталог запасных частей к технике: Навигатор-НМ R12 SUPER. ТРАНСМИССИЯ
1А
1А
1
1
2
2
3
3
4
4
5
5
5
6
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
24
25
26
26
26
27
27
27
27
27
27
28
28
28
29
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
41
41
42
42
43
44
45
45
45
46
46
47
47
48
48
49
50
50
51
54
55
55
56
56
56
56
57
57
57
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
77
78
79
80
81
82
84
87
88
89
89
90
91
92
93
94
95
102
105
112
113
120
121
123
124
131
132
133
134
134
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1А | 410003 | Шпилька |
Загрузка ...
|
|
| 1 | 02О070 | Гайка |
Загрузка ...
|
|
| 2 | 211050 | Опора натяжения цепи |
Загрузка ...
|
|
| 3 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 4 | 01E120 | Болт |
Загрузка ...
|
|
| 5 | 39F030. | Шайба |
Загрузка ...
|
|
| 6 | R23067 | Направляющая холостого вала правая |
Загрузка ...
|
|
| 7 | 05C025 | Подшипник |
Загрузка ...
|
|
| 8 | 03I062 | Стопорное кольцо |
Загрузка ...
|
|
| 9 | R2S082 | Звездочка |
Загрузка ...
|
|
| 10 | 201073 | Кольцо дистанционное |
Загрузка ...
|
|
| 11 | 13S541 | Цепь |
Загрузка ...
|
|
| 12 | R23060 | Вал холостой |
Загрузка ...
|
|
| 13 | R23067 | Направляющая холостого вала правая |
Загрузка ...
|
|
| 14 | 02O026 | Гайка |
Загрузка ...
|
|
| 15 | 01E318 | Болт |
Загрузка ...
|
|
| 16 | 03O650 | Шплинт |
Загрузка ...
|
|
| 17 | 02R050 | Шайба |
Загрузка ...
|
|
| 18 | R23095 | Рычаг расцепления |
Загрузка ...
|
|
| 19 | R23090 | Группа расцепления |
Загрузка ...
|
|
| 20 | 02O027 | Гайка |
Загрузка ...
|
|
| 21 | 01E305 | Болт |
Загрузка ...
|
|
| 22 | 02O027 | Гайка |
Загрузка ...
|
|
| 24 | 01C080 | Винт |
Загрузка ...
|
|
| 25 | 221028 | Ролик механизма расцепления |
Загрузка ...
|
|
| 26 | R20250 | Перемычка |
Загрузка ...
|
|
| 27 | 02R015 | Шайба 10 |
Загрузка ...
|
|
| 28 | 170001 | Цепенатяжное устройство |
Загрузка ...
|
|
| 29 | 02BM10 | Гайка |
Загрузка ...
|
|
| 30 | 13R004 | Звено |
Загрузка ...
|
|
| 31 | 13R003 | Звено |
Загрузка ...
|
|
| 32 | 13D201 | Цепь |
Загрузка ...
|
|
| 33 | 03E045 | Кольцо стопорное |
Загрузка ...
|
|
| 34 | 201072 | Тарелка |
Загрузка ...
|
|
| 35 | 12C001 | Пружина включения кулачковой муфты |
Загрузка ...
|
|
| 36 | R23079 | Полумуфта кулачковая скользящая |
Загрузка ...
|
|
| 37 | 231035 | Кольцо |
Загрузка ...
|
|
| 38 | 05C045 | Подшипник |
Загрузка ...
|
|
| 39 | 03I075 | Кольцо стопорное |
Загрузка ...
|
|
| 40 | R23080 | Фиксированная полумуфта |
Загрузка ...
|
|
| 41 | 05O345 | Подшипник |
Загрузка ...
|
|
| 42 | 05O145 | Опора с подшипником |
Загрузка ...
|
|
| 43 | 02O027 | Гайка |
Загрузка ...
|
|
| 44 | 02G012 | Шайба Гровера O12 |
Загрузка ...
|
|
| 45 | 01I006 | Масленка |
Загрузка ...
|
|
| 46 | 02R060 | Шайба |
Загрузка ...
|
|
| 47 | 231034 | Кольцо дистанционное |
Загрузка ...
|
|
| 48 | R2S081 | Ведущая звездочка |
Загрузка ...
|
|
| 49 | 201075 | Шайба |
Загрузка ...
|
|
| 50 | 05C060 | Подшипник |
Загрузка ...
|
|
| 51 | 221030 | Вал ведущий |
Загрузка ...
|
|
| 53 | 01C022 | Bинт |
Загрузка ...
|
|
| 54 | R23075 | Защита ведущего вала |
Загрузка ...
|
|
| 55 | 03C075 | Шпонка |
Загрузка ...
|
|
| 56 | 03E035 | Кольцо стопорное 035 |
Загрузка ...
|
|
| 57 | 39F030 | Кольцо регулировочное 35,2х50х2 |
Загрузка ...
|
|
| 58 | 05R035 | Подшипник |
Загрузка ...
|
|
| 59 | 221029 | Вал цепной |
Загрузка ...
|
|
| 60 | 13R020 | Звено соединительное |
Загрузка ...
|
|
| 61 | 13A202 | Цепь |
Загрузка ...
|
|
| 62 | 03E040 | Кольцо стопорное |
Загрузка ...
|
|
| 63 | R23137 | Зубчатое колесо цепи |
Загрузка ...
|
|
| 64 | 05O345 | Подшипник |
Загрузка ...
|
|
| 65 | 05O145 | Опора с подшипником |
Загрузка ...
|
|
| 66 | 01E220 | Болт |
Загрузка ...
|
|
| 67 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 68 | 02O022 | Гайка М10 |
Загрузка ...
|
|
| 69 | R23074 | Защита вала редуктора |
Загрузка ...
|
|
| 70 | 01E210 | Болт М10х16 |
Загрузка ...
|
|
| 71 | 02R015 | Шайба 10 |
Загрузка ...
|
|
| 72 | 01E302 | Болт |
Загрузка ...
|
|
| 73 | 03G012 | Пружинная шайба |
Загрузка ...
|
|
| 74 | 31R046 | Крышка редуктора |
Загрузка ...
|
|
| 77 | 31O001 | Редуктор |
Загрузка ...
|
|
| 78 | 31R001 | Вал редуктора |
Загрузка ...
|
|
| 79 | 04A045 | Манжета |
Загрузка ...
|
|
| 80 | 05A039 | Подшипник |
Загрузка ...
|
|
| 81 | 39F043 | Шайба 40,2х50х0,5 |
Загрузка ...
|
|
| 82 | 31R003 | Зубчатое колесо |
Загрузка ...
|
|
| 84 | 05C056 | Подшипник |
Загрузка ...
|
|
| 87 | 31R002 | Шестерня коническая |
Загрузка ...
|
|
| 88 | 39F035 | Дистанционное кольцо |
Загрузка ...
|
|
| 89 | 05A540 | Подшипник |
Загрузка ...
|
|
| 90 | 02RD40 | Шайба стопорная |
Загрузка ...
|
|
| 91 | 024001 | Кольцевая гайка |
Загрузка ...
|
|
| 92 | 31T248 | Манжета |
Загрузка ...
|
|
| 93 | 04A036 | Кольцо |
Загрузка ...
|
|
| 94 | 13R010 | Звено соединительное |
Загрузка ...
|
|
| 95 | 13R011 | Звено переходное |
Загрузка ...
|
|
| 102 | 14T212 | Цепенатяжитель |
Загрузка ...
|
|
| 105 | R23059 | Кронштейн натяжителя цепи |
Загрузка ...
|
|
| 112 | 03Е020 | Стопорное кольцо |
Загрузка ...
|
|
| 113 | 02R040 | Шайба |
Загрузка ...
|
|
| 120 | 180005 | Карданный вал |
Загрузка ...
|
|
| 121 | 18C001 | Кожух защитный кардана |
Загрузка ...
|
|
| 123 | 231111 | Втулка |
Загрузка ...
|
|
| 124 | 01V061 | Винт |
Загрузка ...
|
|
| 131 | 12T001 | Пружина натяжителя цепи |
Загрузка ...
|
|
| 132 | 01V315 | Винт |
Загрузка ...
|
|
| 133 | 02O019 | Гайка |
Загрузка ...
|
|
| 134 | R23214 | Ограждение цепи |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
