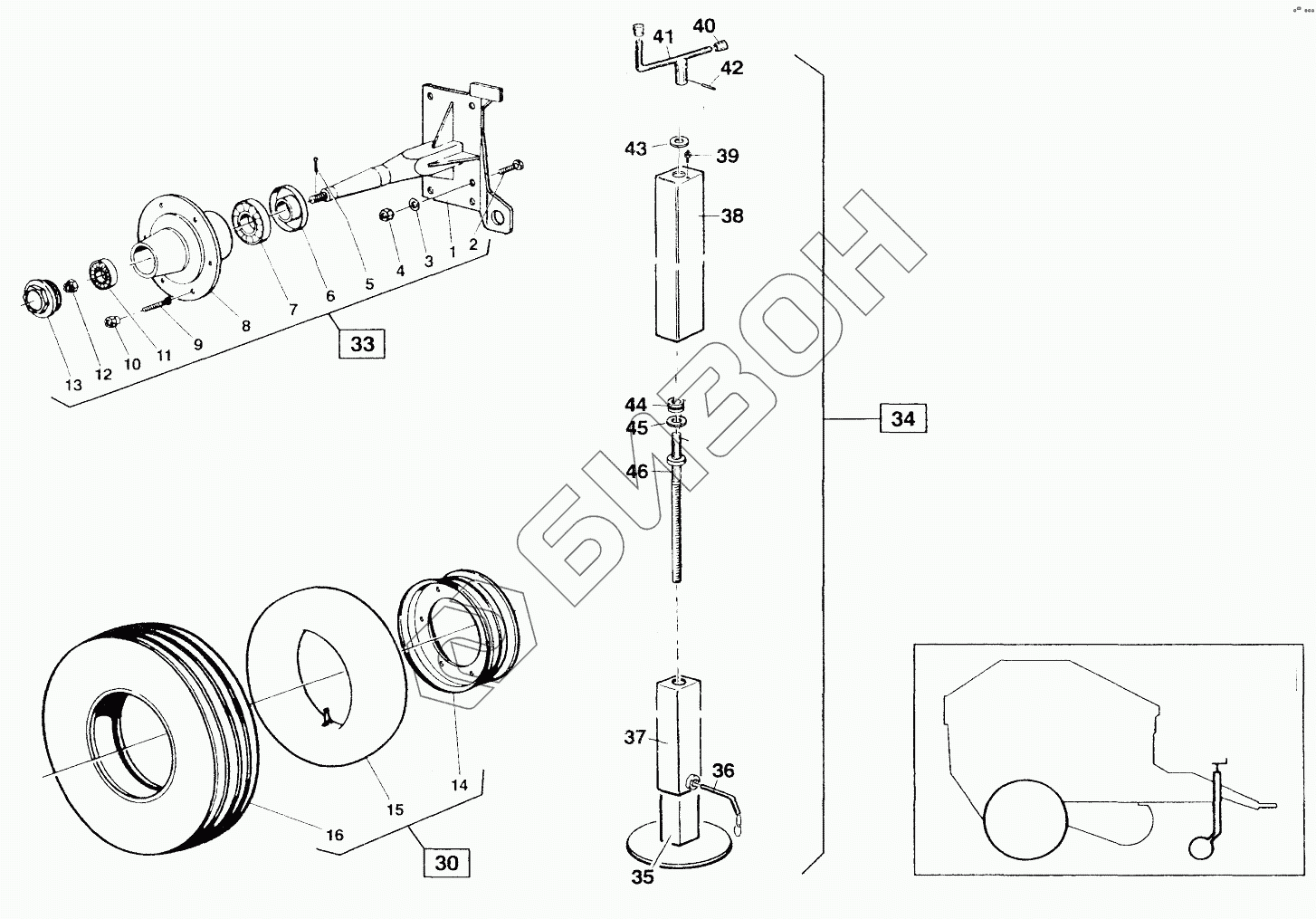

Графический каталог запасных частей к технике: Навигатор-НМ R12 SUPER. ОПОРНЫЕ КОЛЕСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
30
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R21020 | Ступица колеса правая |
Загрузка ...
|
|
| 2 | 01E511 | Болт |
Загрузка ...
|
|
| 3 | 02G200 | Шайба |
Загрузка ...
|
|
| 4 | 02O060 | Гайка |
Загрузка ...
|
|
| 5 | 03O400 | Шплинт |
Загрузка ...
|
|
| 6 | 15S900 | Манжета |
Загрузка ...
|
|
| 7 | 05A509 | Подшипник |
Загрузка ...
|
|
| 8 | 15S901 | Ступица колеса |
Загрузка ...
|
|
| 9 | 151815 | Шпилька |
Загрузка ...
|
|
| 10 | 02B077 | Гайка крепления колеса |
Загрузка ...
|
|
| 11 | 05A506 | Подшипник |
Загрузка ...
|
|
| 12 | 02O080 | Гайка |
Загрузка ...
|
|
| 13 | 15S902 | Крышка ступицы |
Загрузка ...
|
|
| 14 | 15R200 | Обод колеса |
Загрузка ...
|
|
| 15 | 15R201 | Камера |
Загрузка ...
|
|
| 16 | 15R202 | Шина |
Загрузка ...
|
|
| 30 | 15R021 | Колесо в комплекте |
Загрузка ...
|
|
| 34 | R25012 | Домкрат |
Загрузка ...
|
|
| 35 | R25017 | Стойка |
Загрузка ...
|
|
| 36 | 250010 | Палец |
Загрузка ...
|
|
| 37 | R25014 | Труба внутренняя |
Загрузка ...
|
|
| 38 | R25013 | Труба наружная |
Загрузка ...
|
|
| 39 | Масленка | Масленка |
Загрузка ...
|
|
| 40 | 171014 | Пробка |
Загрузка ...
|
|
| 41 | R25018 | Рычаг |
Загрузка ...
|
|
| 42 | Штифт 5х30 | Штифт |
Загрузка ...
|
|
| 43 | Шайба 20 | Шайба |
Загрузка ...
|
|
| 44 | Подшипник 8104 | Подшипник |
Загрузка ...
|
|
| 45 | 250018 | Шайба |
Загрузка ...
|
|
| 46 | 250006 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
