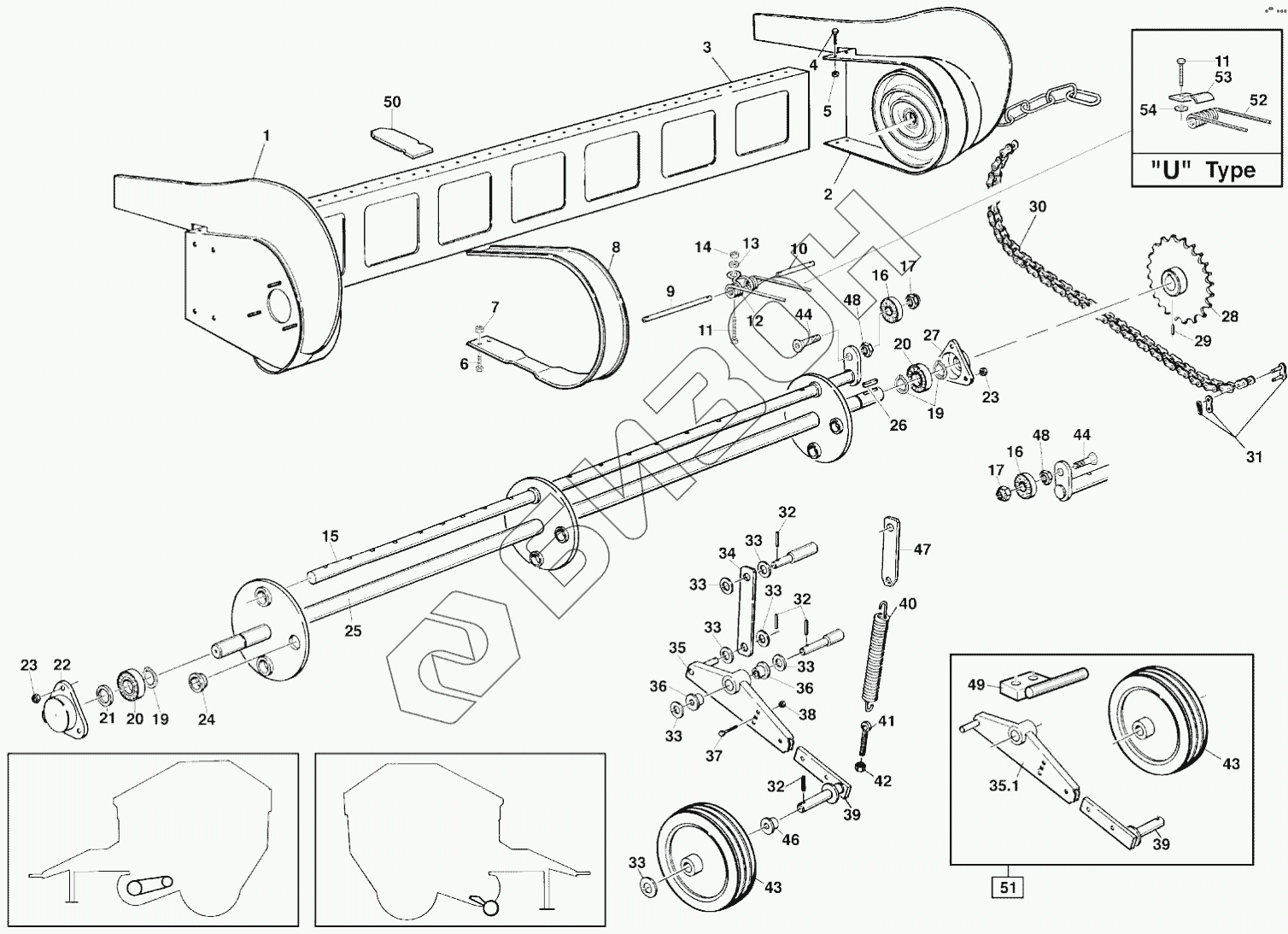

Графический каталог запасных частей к технике: Навигатор-НМ R12 SUPER. ПОДБОРЩИК
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
19
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
32
33
33
33
33
33
33
33
34
35
35.1
36
36
37
38
39
39
40
41
42
43
43
44
44
45
47
48
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 30О001 | 30О001 | Подборщик в сборе |
Загрузка ...
|
|
| 1 | 300040 | Правая сторона подборщика |
Загрузка ...
|
|
| 2 | 300045 | Левая сторона подборщика с эксцентриком |
Загрузка ...
|
|
| 3 | 302516 | Рама подборочного устройства |
Загрузка ...
|
|
| 4 | 01E212 | Болт М10х20 |
Загрузка ...
|
|
| 5 | 02O022 | Гайка М10 |
Загрузка ...
|
|
| 6 | 01E055 | Болт |
Загрузка ...
|
|
| 7 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 8 | 300025 | Направляющая полоса |
Загрузка ...
|
|
| 9 | 300030 | Трубка длинная |
Загрузка ...
|
|
| 10 | 300031 | Трубка короткая |
Загрузка ...
|
|
| 11 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 12 | 12R001 | Пружиный палец подборщика |
Загрузка ...
|
|
| 13 | 02R824 | Шайба |
Загрузка ...
|
|
| 14 | 02BM19 | Гайка |
Загрузка ...
|
|
| 15 | 300032 | Труба держателя пружины |
Загрузка ...
|
|
| 16 | 05R012 | Подшипник |
Загрузка ...
|
|
| 17 | 02B052 | Гайка самоконтрящаяся |
Загрузка ...
|
|
| 19 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | 05C022 | Подшипник |
Загрузка ...
|
|
| 21 | 02R430 | Шайба |
Загрузка ...
|
|
| 22 | 30O037 | Корпус подшипника |
Загрузка ...
|
|
| 23 | 02BM19 | Гайка |
Загрузка ...
|
|
| 24 | 300034 | Втулка подборщика нейлоновая DBD |
Загрузка ...
|
|
| 25 | 300033 | Вал подборщика |
Загрузка ...
|
|
| 26 | 03C030 | Шпонка |
Загрузка ...
|
|
| 27 | 300038 | Опора подшипника с отверстием |
Загрузка ...
|
|
| 28 | R23133 | Венец подборщика |
Загрузка ...
|
|
| 29 | 01V202 | Винт М10 |
Загрузка ...
|
|
| 30 | 13A103 | Цепь |
Загрузка ...
|
|
| 31 | 13R005 | Звено С-Пр 19,05-3180 ГОСТ 13568 |
Загрузка ...
|
|
| 32 | 03S850 | Пружинный штифт |
Загрузка ...
|
|
| 33 | 02R050 | Шайба |
Загрузка ...
|
|
| 33/A | 02R055 | Шайба |
Загрузка ...
|
|
| 34 | 211116 | Тяга соединительная |
Загрузка ...
|
|
| 35 | R23200 | Балансир колеса подборщика |
Загрузка ...
|
|
| 35.1 | Рычаг | Рычаг опорного колеса левый |
Загрузка ...
|
|
| 36 | 170006 | Втулка нейлоновая |
Загрузка ...
|
|
| 37 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 38 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 39 | R23201 | Ось колеса |
Загрузка ...
|
|
| 40 | 12T004 | Пружина |
Загрузка ...
|
|
| 41 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 42 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 43 | 15R320 | Колесо подборщика металлическое |
Загрузка ...
|
|
| 44 | 01S053 | Винт |
Загрузка ...
|
|
| 45 | 300050 | Диск ведущего вала |
Загрузка ...
|
|
| 47 | 211106 | Пластина |
Загрузка ...
|
|
| 48 | 02O025 | Гайка |
Загрузка ...
|
|
| 49 | R23118 | Ось |
Загрузка ...
|
|
| 50 | 211109 | Пластина соединительная |
Загрузка ...
|
|
| 51 | KIT500 | Комплект 2-го колеса подборщика |
Загрузка ...
|
|
| 52 | 12R001/М | Палец пружинный подборщика "U"-образный |
Загрузка ...
|
|
| 53 | 250004 | Держатель зубца |
Загрузка ...
|
|
| 54 | 02R818 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
