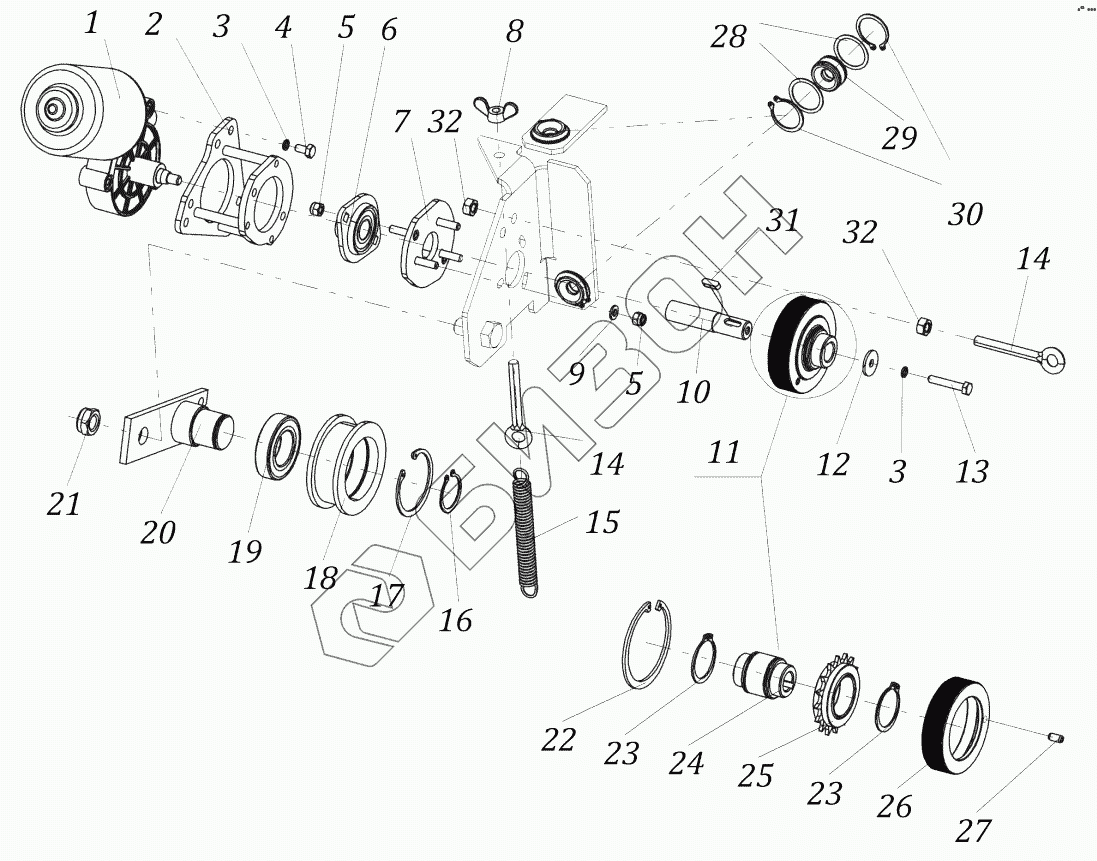

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Механизм нитепротяжный
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 38G002 | Мотор-редуктор |
Загрузка ...
|
|
| 2 | RB15.06.000 | Колокол |
Загрузка ...
|
|
| 3 | 02G006 | Шайба |
Загрузка ...
|
|
| 4 | 01E053 | Болт |
Загрузка ...
|
|
| 5 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 6 | 05O217 | Опора RATY17 |
Загрузка ...
|
|
| 7 | RB15.06.010 | Переходный фланец |
Загрузка ...
|
|
| 8 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
|
| 9 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 10 | RB15.06.021 | Вал переходный |
Загрузка ...
|
|
| 11 | R22395 | Колесо свободного хода в сборе |
Загрузка ...
|
|
| 12 | 02R008 | Шайба |
Загрузка ...
|
|
| 13 | 01Е075 | Болт М6х35 |
Загрузка ...
|
|
| 14 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 15 | 12T003 | Пружина |
Загрузка ...
|
|
| 16 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | 03I055 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 221049 | Холостое колесо |
Загрузка ...
|
|
| 19 | 05C020 | Подшипник |
Загрузка ...
|
|
| 20 | R22340 | Опора холостого колеса |
Загрузка ...
|
|
| 21 | 02B060 | Гайка |
Загрузка ...
|
|
| 22 | 03I070 | Кольцо стопорное |
Загрузка ...
|
|
| 23 | 03E035 | Кольцо стопорное 035 |
Загрузка ...
|
|
| 24 | 221044 | Втулка |
Загрузка ...
|
|
| 25 | 13R016 | Колесо свободного хода |
Загрузка ...
|
|
| 26 | 221048 | Колесо ведущее шпагата |
Загрузка ...
|
|
| 27 | 03S612 | Штифт |
Загрузка ...
|
|
| 28 | R12.03.00.001 | Кольцо |
Загрузка ...
|
|
| 29 | 221046 | Втулка направляющая шпагат |
Загрузка ...
|
|
| 30 | 03E027 | Кольцо стопорное |
Загрузка ...
|
|
| 31 | 03C011 | Шпонка |
Загрузка ...
|
|
| 32 | 02O014 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
