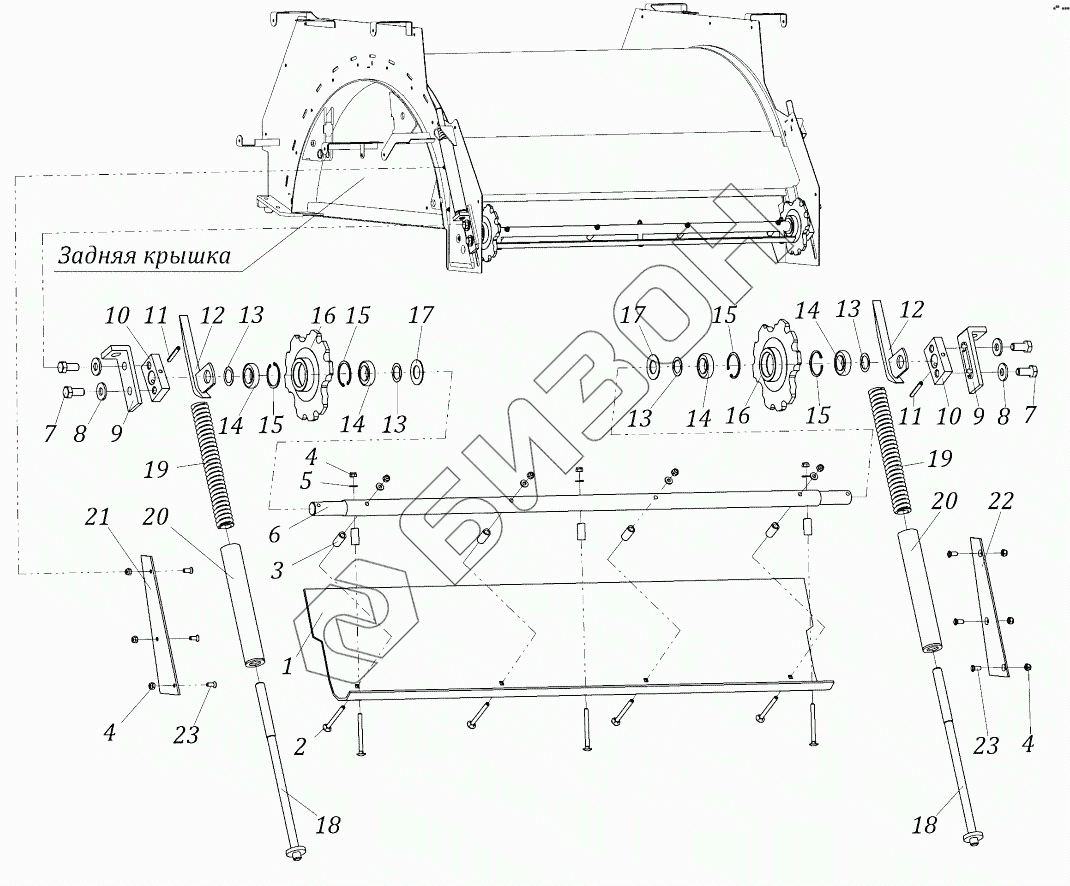

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Установка холостого вала
1
2
3
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB00.023 | Кожух |
Загрузка ...
|
|
| 2 | 01Q0301 | Болт М8х90 |
Загрузка ...
|
|
| 3 | RB00.024 | Труба |
Загрузка ...
|
|
| 4 | 02В025 | Гайка М8 |
Загрузка ...
|
|
| 5 | 02С008 | Шайба 8 |
Загрузка ...
|
|
| 6 | RB09.001 | Вал |
Загрузка ...
|
|
| 7 | 01Е402 | Болт М16х35 |
Загрузка ...
|
|
| 8 | 02С016 | Шайба пружинная 16 |
Загрузка ...
|
|
| 9 | RB00.021 | Опора |
Загрузка ...
|
|
| 10 | RB09.003 | Опора |
Загрузка ...
|
|
| 11 | 03S855 | Штифт пружинный |
Загрузка ...
|
|
| 12 | RB09.020 | Направляющая |
Загрузка ...
|
|
| 13 | 39F018 | Кольцо регулировочное |
Загрузка ...
|
|
| 14 | 05С020 | Подшипник |
Загрузка ...
|
|
| 15 | 03I055 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | RB09.010 | Звездочка транспортерной цепи |
Загрузка ...
|
|
| 17 | RB09.002 | Шайба защитная |
Загрузка ...
|
|
| 18 | RB00.021 | Винт |
Загрузка ...
|
|
| 19 | 12С112 | Пружина |
Загрузка ...
|
|
| 20 | RB00.022/3 | Стакан |
Загрузка ...
|
|
| 21 | RB00.017 | Пластина |
Загрузка ...
|
|
| 22 | RB00.017-01 | Пластина |
Загрузка ...
|
|
| 23 | 01S009 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
