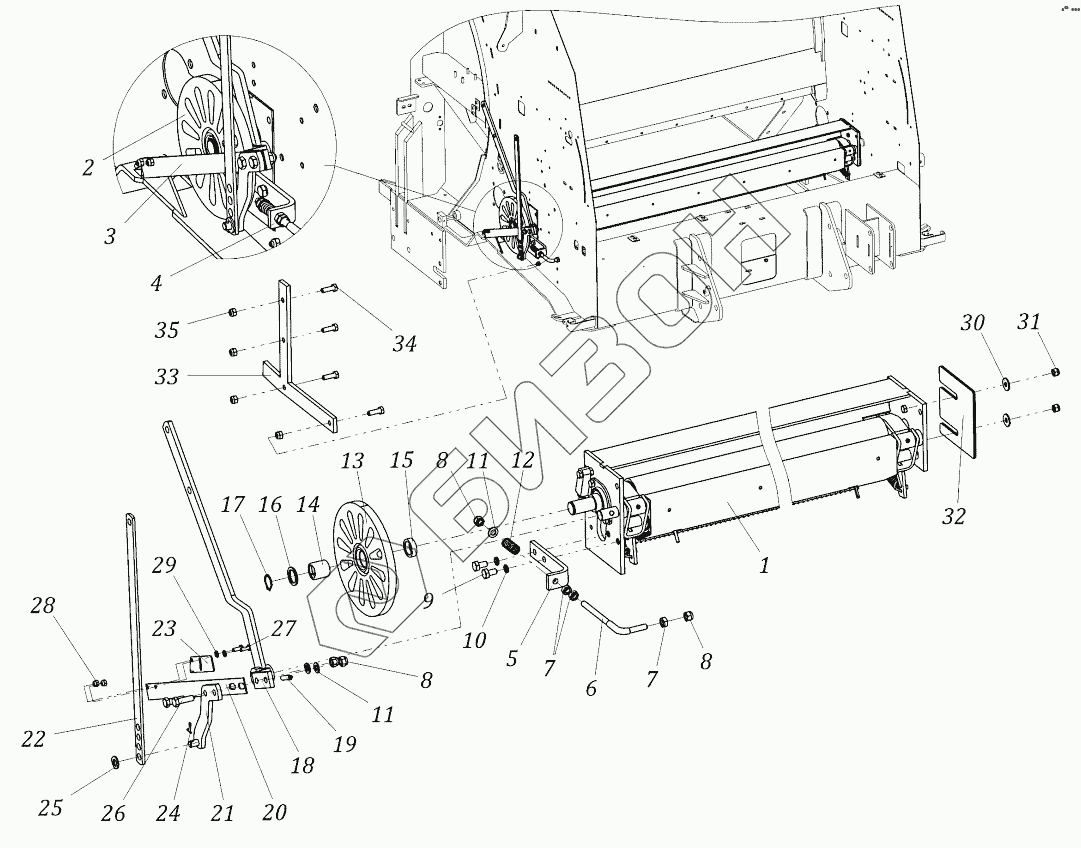

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Установка вязального устройства
1
2
3
4
5
6
7
7
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB07.100 | Вязальное устройство |
Загрузка ...
|
|
| 2 | RB07.700 | Колесо в сборе |
Загрузка ...
|
|
| 3 | RB07.600 | Рычаг отклоняющийся |
Загрузка ...
|
|
| 4 | RB07.050 | Натяжитель вязального устройства |
Загрузка ...
|
|
| 5 | RB07.052 | Уголок |
Загрузка ...
|
|
| 6 | RB07.051 | Тяга |
Загрузка ...
|
|
| 7 | 02О019 | Гайка |
Загрузка ...
|
|
| 8 | 02В035 | Гайка М10 |
Загрузка ...
|
|
| 9 | 01Е213 | Болт М10х20 |
Загрузка ...
|
|
| 10 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 11 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 12 | 12С113 | Пружина |
Загрузка ...
|
|
| 13 | RB07.710 | Колесо |
Загрузка ...
|
|
| 14 | 05S530 | Муфта обгонная |
Загрузка ...
|
|
| 15 | RB07.005 | Кольцо |
Загрузка ...
|
|
| 16 | 39F125 | Шайба 25х35х1.5 |
Загрузка ...
|
|
| 17 | 03Е025 | Кольцо стопорное 25 |
Загрузка ...
|
|
| 18 | RB07.610 | Коромысло |
Загрузка ...
|
|
| 19 | 03S840 | Штифт |
Загрузка ...
|
|
| 20 | RB07.601 | Планка |
Загрузка ...
|
|
| 21 | RB07.620 | Рычаг |
Загрузка ...
|
|
| 22 | RB07.603 | Тяга |
Загрузка ...
|
|
| 23 | RB07.602 | Наконечник |
Загрузка ...
|
|
| 24 | 03О318 | Шплинт 3,2х18 |
Загрузка ...
|
|
| 25 | 02R021 | Шайба 12 |
Загрузка ...
|
|
| 26 | 01Е218 | Болт |
Загрузка ...
|
|
| 27 | 01Е053 | Болт М6х16 |
Загрузка ...
|
|
| 28 | 02В015 | Гайка М6 |
Загрузка ...
|
|
| 29 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 30 | 02R019 | Шайба 11х40 |
Загрузка ...
|
|
| 31 | 02В025 | Гайка М8 |
Загрузка ...
|
|
| 32 | RB07.009 | Пластина регулировочная |
Загрузка ...
|
|
| 33 | RB00.009 | Усиление |
Загрузка ...
|
|
| 34 | 01Е111 | Болт М8х25 |
Загрузка ...
|
|
| 35 | 02В025 | Гайка М8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
