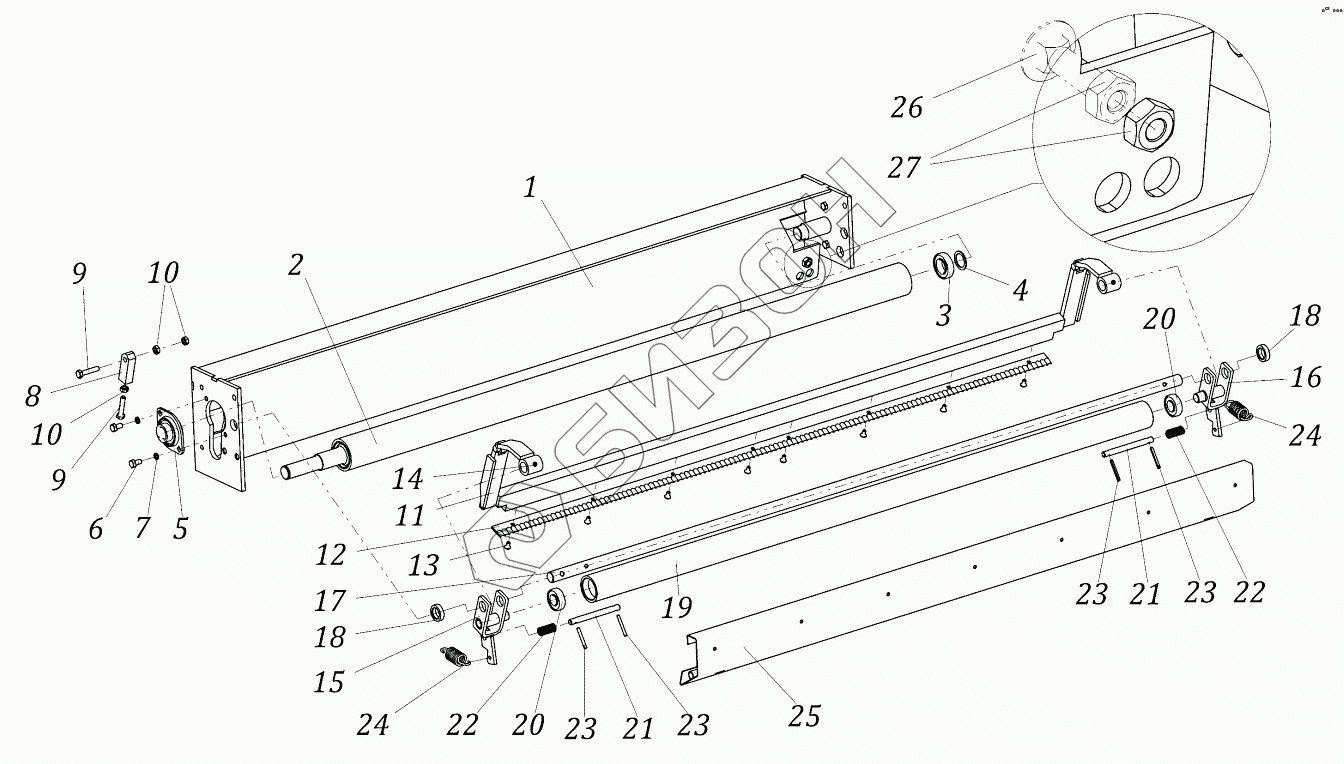

Графический каталог запасных частей к технике: Навигатор-НМ RB12 2000. Устройство вязальное
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
22
22
23
23
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB07.110 | Рама |
Загрузка ...
|
|
| 2 | RB07.130 | Вал обрезиненный |
Загрузка ...
|
|
| 3 | 05С019 | Подшипник |
Загрузка ...
|
|
| 4 | 39F125 | Шайба 25х35х1.5 |
Загрузка ...
|
|
| 5 | 05О225 | Опора с подшипником |
Загрузка ...
|
|
| 6 | 01Е106 | Болт М8х16 |
Загрузка ...
|
|
| 7 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 8 | RB07.106 | Упор |
Загрузка ...
|
|
| 9 | 01Е117 | Болт М8х40 |
Загрузка ...
|
|
| 10 | 02О014 | Гайка М8 |
Загрузка ...
|
|
| 11 | RB07.140 | Держатель ножа |
Загрузка ...
|
|
| 12 | RB07.103-01 | Нож |
Загрузка ...
|
|
| 13 | 01S008 | Винт М6х12 |
Загрузка ...
|
|
| 14 | 03S630 | Штифт |
Загрузка ...
|
|
| 15 | RB07.120 | Кронштейн |
Загрузка ...
|
|
| 16 | RB07.120-01 | Кронштейн |
Загрузка ...
|
|
| 17 | RB07.102 | Ось |
Загрузка ...
|
|
| 18 | RB07.104 | Кольцо |
Загрузка ...
|
|
| 19 | RB07.101 | Труба |
Загрузка ...
|
|
| 20 | 05С028 | Подшипник |
Загрузка ...
|
|
| 21 | RB07.105 | Ось |
Загрузка ...
|
|
| 22 | 12С114 | Пружина |
Загрузка ...
|
|
| 23 | 03S540 | Пружинный штифт O5х40 |
Загрузка ...
|
|
| 24 | 12Т025 | Пружина |
Загрузка ...
|
|
| 25 | RB07.150 | Кожух |
Загрузка ...
|
|
| 26 | 01Q033 | Болт |
Загрузка ...
|
|
| 27 | 02О019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
