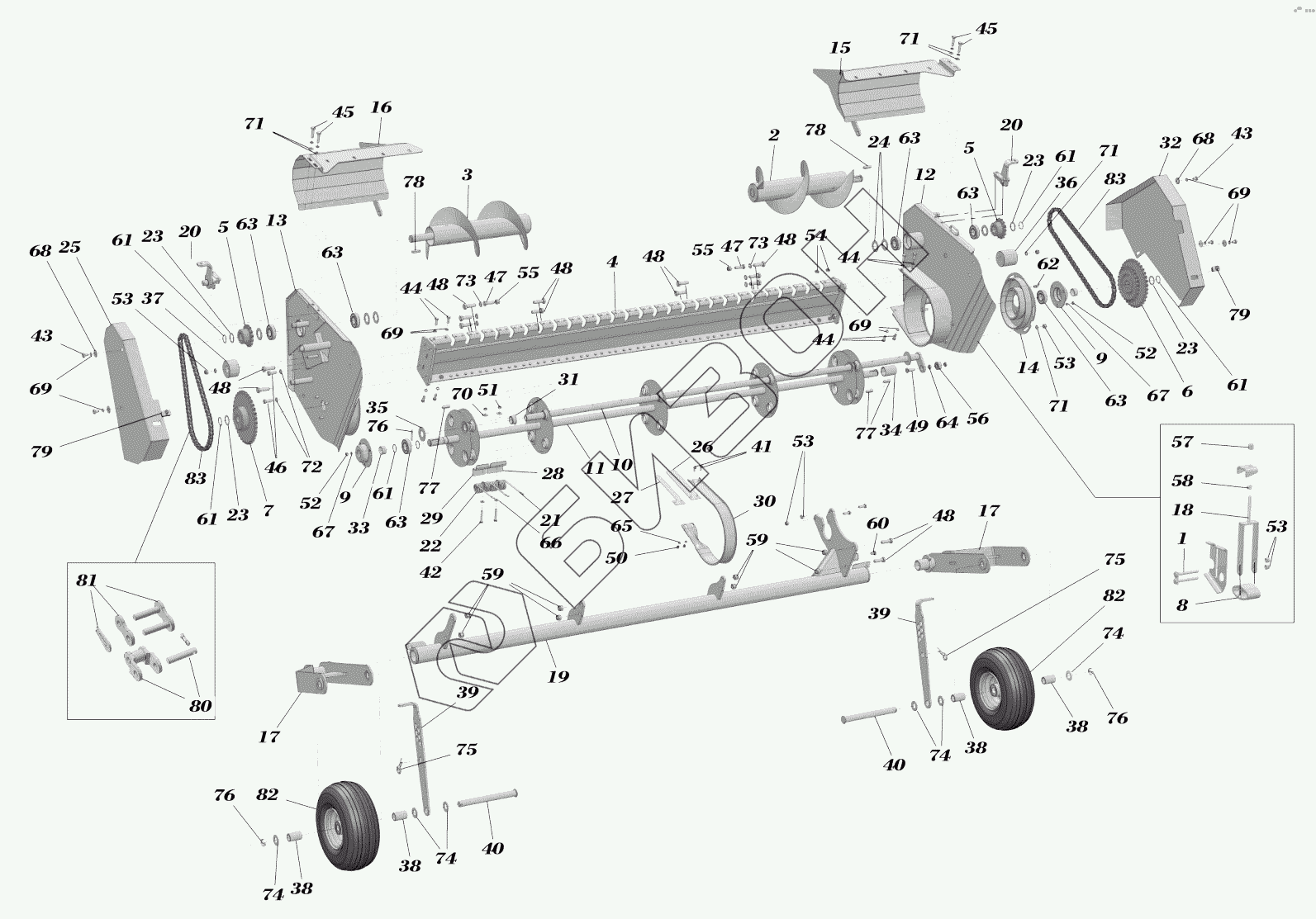

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. ПОДБОРЩИК
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
39
40
40
41
42
43
43
44
44
44
45
45
46
47
47
48
48
48
48
48
48
49
50
51
52
52
53
53
53
53
54
55
55
56
57
58
59
59
60
61
61
61
61
61
62
63
63
63
63
63
63
64
65
66
67
67
68
68
69
69
69
69
70
71
71
71
71
72
73
73
74
74
74
74
75
75
76
76
76
77
77
78
78
79
79
80
81
82
82
83
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R20250/1 | Перемычка |
Загрузка ...
|
|
| 2 | R23011 | Шнек левый |
Загрузка ...
|
|
| 3 | R23011-01 | Шнек правый |
Загрузка ...
|
|
| 4 | R23128 | Задняя панель 26-ти полосного подборочного устройства |
Загрузка ...
|
|
| 5 | R23131 | Венец привода шнека |
Загрузка ...
|
|
| 6 | R23132 | Венец двойной подборщика |
Загрузка ...
|
|
| 7 | R23152 | Венец подборщика |
Загрузка ...
|
|
| 8 | RB15.00.010 | Натяжитель |
Загрузка ...
|
|
| 9 | RB152.03.004 | Опора подшипника |
Загрузка ...
|
|
| 10 | RB152.03.210 | Труба держателя пружинных пальцев |
Загрузка ...
|
|
| 11 | RB152.03.230 | Вал барабана в сборе |
Загрузка ...
|
|
| 12 | RB152.03.400 | Боковина левая в сборе |
Загрузка ...
|
|
| 13 | RB152.03.401 | Боковина левая |
Загрузка ...
|
|
| 14 | RB152.03.410 | Эксцентрик |
Загрузка ...
|
|
| 15 | RB152.04.040 | Кожух шнека левый |
Загрузка ...
|
|
| 16 | RB152.04.040-01 | Кожух шнека правый |
Загрузка ...
|
|
| 17 | RB152.04.080 | Крепление колеса |
Загрузка ...
|
|
| 18 | RB152.04.400 | Вилка |
Загрузка ...
|
|
| 19 | RB152.05.000 | Балка опорная |
Загрузка ...
|
|
| 20 | RB152.06.400 | Опора |
Загрузка ...
|
|
| 21 | 12R004 | Зубец подборщика |
Загрузка ...
|
|
| 22 | 12R004-01 | Зубец подборщика |
Загрузка ...
|
|
| 23 | 39F018 | Кольцо регулировочное |
Загрузка ...
|
|
| 24 | 39F020 | Кольцо регулировочное |
Загрузка ...
|
|
| 25 | 201208 | Кожух правый |
Загрузка ...
|
|
| 26 | 211109 | Пластина соединительная |
Загрузка ...
|
|
| 27 | 211109-01 | Пластина соединительная |
Загрузка ...
|
|
| 28 | 250004 | Держатель зубца |
Загрузка ...
|
|
| 29 | 250004-01 | Держатель зубца |
Загрузка ...
|
|
| 30 | 300025 | Направляющая полоса |
Загрузка ...
|
|
| 31 | 300034 | Втулка подборщика нейлоновая DBD |
Загрузка ...
|
|
| 32 | RB152.03.001 | Кожух подборщика левый |
Загрузка ...
|
|
| 33 | RB152.03.003 | Втулка |
Загрузка ...
|
|
| 34 | RB152.03.202 | Втулка дистанционная |
Загрузка ...
|
|
| 35 | RB152.03.203 | Шайба |
Загрузка ...
|
|
| 36 | RB152.03.407 | Успокоитель |
Загрузка ...
|
|
| 37 | RB152.03.407-01 | Успокоитель короткий |
Загрузка ...
|
|
| 38 | RB152.04.004 | Втулка |
Загрузка ...
|
|
| 39 | RB152.04.007 | Тяга |
Загрузка ...
|
|
| 40 | RB152.04.008 | Ось |
Загрузка ...
|
|
| 41 | 01D10 | Болт |
Загрузка ...
|
|
| 42 | 01E122 | Болт М8х50 |
Загрузка ...
|
|
| 43 | 01E210 | Болт М10х16 |
Загрузка ...
|
|
| 44 | 01E214 | Болт |
Загрузка ...
|
|
| 45 | 01E219 | Болт |
Загрузка ...
|
|
| 46 | 01E303 | Болт |
Загрузка ...
|
|
| 47 | 01E308 | Болт М1240 |
Загрузка ...
|
|
| 48 | 01Е355 | Болт |
Загрузка ...
|
|
| 49 | 01S053 | Винт |
Загрузка ...
|
|
| 50 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 51 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 52 | 02O014 | Гайка |
Загрузка ...
|
|
| 53 | 02B035 | Гайка М10 |
Загрузка ...
|
|
| 54 | 02O019 | Гайка |
Загрузка ...
|
|
| 55 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 56 | 02O024 | Гайка |
Загрузка ...
|
|
| 57 | 02О027 | Гайка |
Загрузка ...
|
|
| 58 | 02О026 | Гайка М12 |
Загрузка ...
|
|
| 59 | 02B061 | Гайка |
Загрузка ...
|
|
| 60 | 03R012 | Заклепка-гайка |
Загрузка ...
|
|
| 61 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 62 | 01I013 | Масленка |
Загрузка ...
|
|
| 63 | 05С022 | Подшипник |
Загрузка ...
|
|
| 64 | 05R013 | Подшипник |
Загрузка ...
|
|
| 65 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 66 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 67 | 02G008 | Шайба Гровера O8 |
Загрузка ...
|
|
| 68 | 02R018 | Шайба |
Загрузка ...
|
|
| 69 | 02G010 | Шайба гров. 10 |
Загрузка ...
|
|
| 70 | 02R818 | Шайба |
Загрузка ...
|
|
| 71 | 02R016 | Шайба 1021 |
Загрузка ...
|
|
| 72 | 02G012 | Шайба Гровера O12 |
Загрузка ...
|
|
| 73 | 02G014 | Шайба пружинная 14 |
Загрузка ...
|
|
| 74 | 02R050 | Шайба |
Загрузка ...
|
|
| 75 | 13010040 | Шплинт игольчатый O4 |
Загрузка ...
|
|
| 76 | 03O650 | Шплинт |
Загрузка ...
|
|
| 77 | 03С040 | Шпонка |
Загрузка ...
|
|
| 78 | 03С045 | Шпонка 10х8х40 |
Загрузка ...
|
|
| 79 | 45S010 | Заглушка |
Загрузка ...
|
|
| 80 | 13R024 | Звено переходное |
Загрузка ...
|
|
| 81 | 13R023 | Звено соединительное |
Загрузка ...
|
|
| 82 | 15R006 | Колесо пневматическое |
Загрузка ...
|
|
| 83 | 13D094 | Цепь роликовая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
