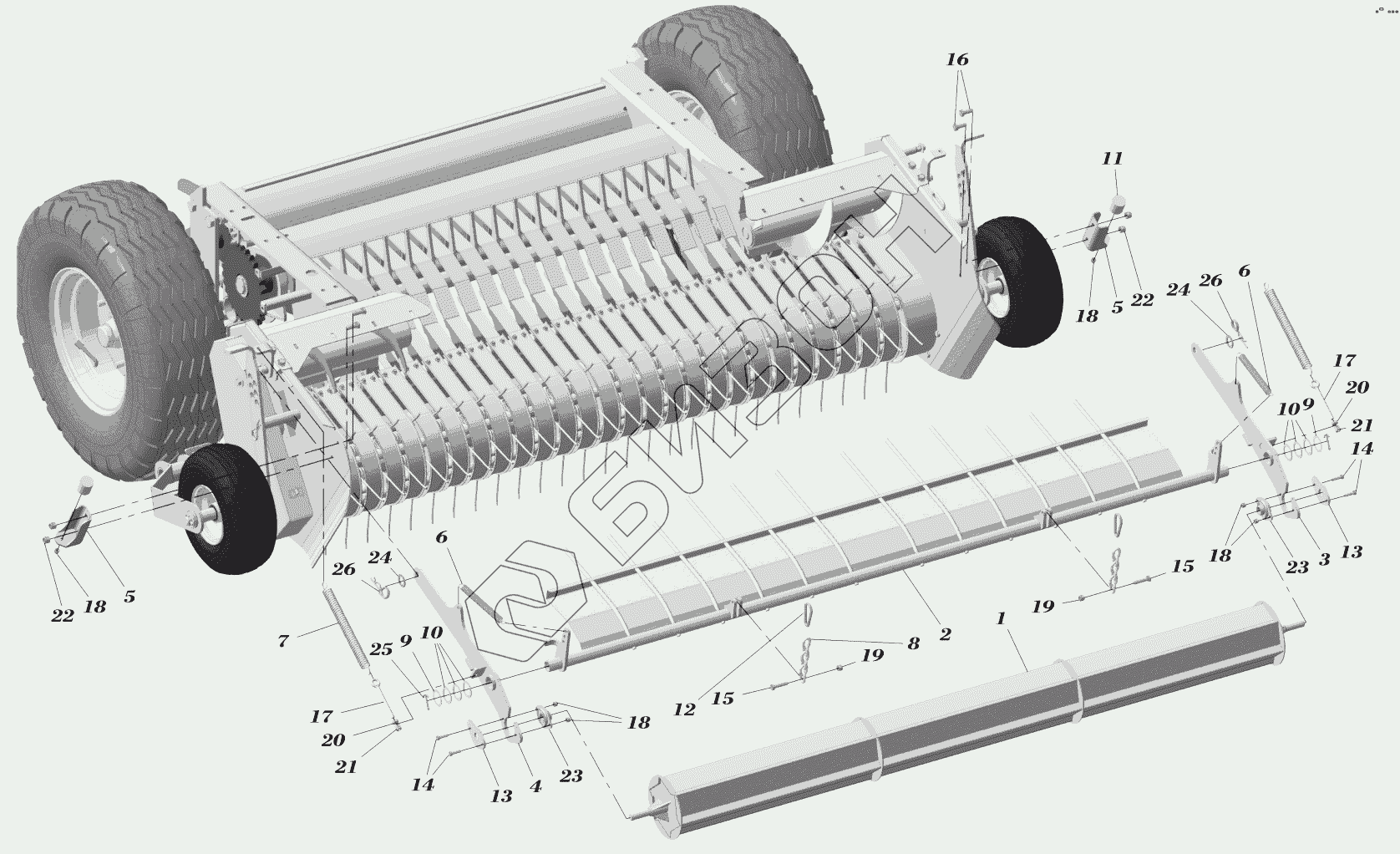

Графический каталог запасных частей к технике: Навигатор-НМ RB15-2000. УСТАНОВКА ПРИЖИМНОГО РОЛИКА
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
12
13
13
14
14
15
15
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | RB152.06.100 | Ролик |
Загрузка ...
|
|
| 2 | RB152.06.200 | Нормализатор |
Загрузка ...
|
|
| 3 | RB152.06.300 | Кронштейн |
Загрузка ...
|
|
| 4 | RB152.06.300-01 | Кронштейн |
Загрузка ...
|
|
| 5 | RB152.06.500 | Опора |
Загрузка ...
|
|
| 6 | 12Т300 | Пружина |
Загрузка ...
|
|
| 7 | 12Т304 | Пружина |
Загрузка ...
|
|
| 8 | 14C002 | Цепь |
Загрузка ...
|
|
| 9 | 39F025 | Шайба 35,5х50х0,5 |
Загрузка ...
|
|
| 10 | 39F030 | Кольцо регулировочное 35,2х50х2 |
Загрузка ...
|
|
| 11 | 174030 | Виброопора |
Загрузка ...
|
|
| 12 | 205050 | Карабин пожарный |
Загрузка ...
|
|
| 13 | RB152.06.001 | Фланец |
Загрузка ...
|
|
| 14 | 01E115 | Болт |
Загрузка ...
|
|
| 15 | 01E220 | Болт |
Загрузка ...
|
|
| 16 | 01E303 | Болт |
Загрузка ...
|
|
| 17 | 01V315 | Винт |
Загрузка ...
|
|
| 18 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 19 | 02B035 | Гайка М10 |
Загрузка ...
|
|
| 20 | 02O020 | Гайка |
Загрузка ...
|
|
| 21 | 02O022 | Гайка М10 |
Загрузка ...
|
|
| 22 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 23 | 05O020 | Подшипниковый узел |
Загрузка ...
|
|
| 24 | 02R048 | Шайба |
Загрузка ...
|
|
| 25 | 03O550 | Шплинт |
Загрузка ...
|
|
| 26 | 13010050 | Шплинт пружинный игольчатый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
