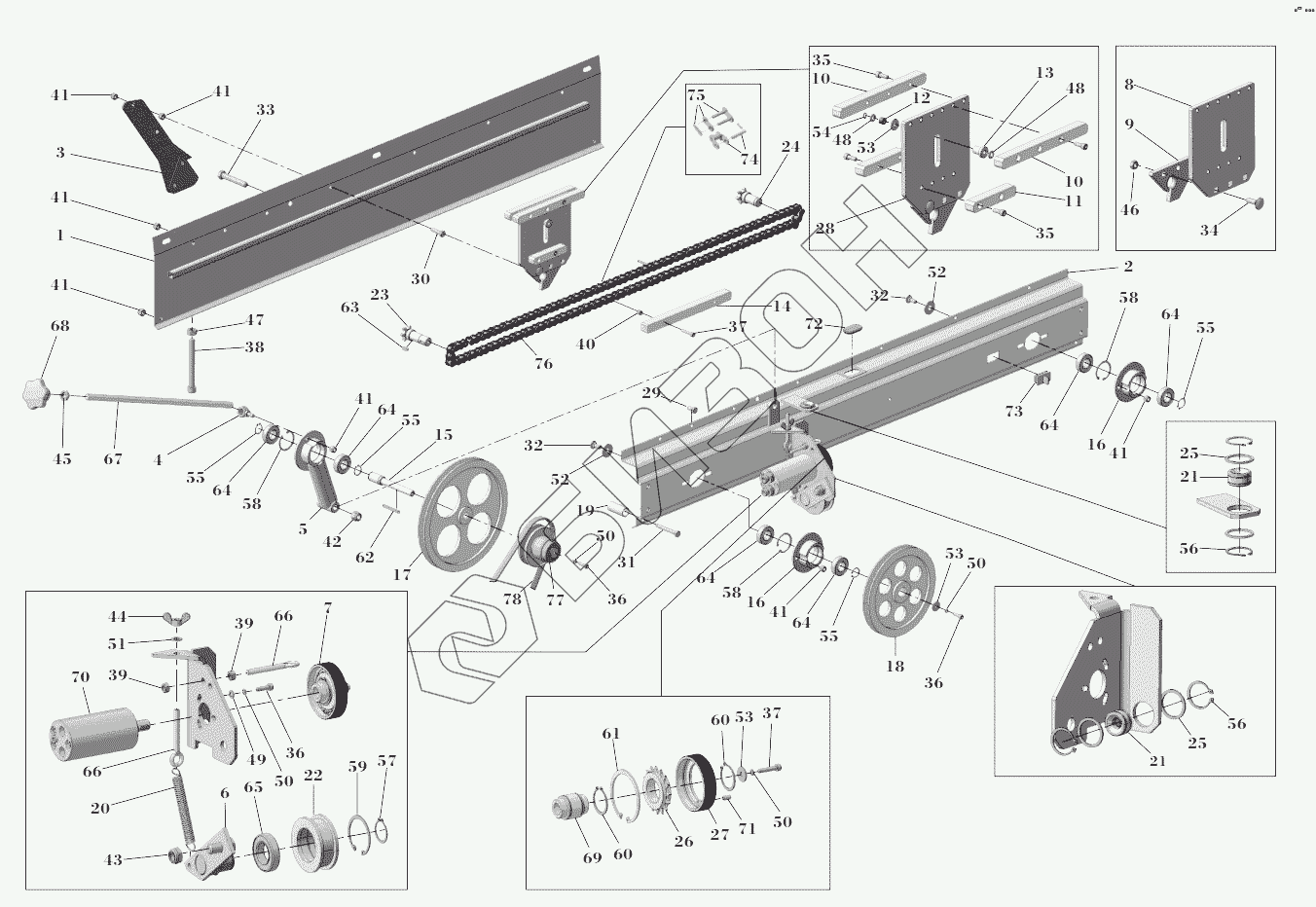

Графический каталог запасных частей к технике: Навигатор-НМ RВ15. МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
32
33
34
35
35
36
36
36
37
37
38
39
39
40
41
41
41
41
41
41
41
42
43
44
45
46
47
48
48
49
50
50
50
50
51
52
52
53
53
53
54
55
55
55
55
56
56
57
58
58
58
59
60
60
61
62
63
64
64
64
64
64
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R22320 | Крышка задняя обвязчика |
Загрузка ...
|
|
| 2 | R22300 | Крышка передняя обвязчика |
Загрузка ...
|
|
| 3 | R211080М | Нож в сборе |
Загрузка ...
|
|
| 4 | R20014 | Натяжитель вариатора |
Загрузка ...
|
|
| 5 | R22360 | Опора регулятора |
Загрузка ...
|
|
| 6 | R22340 | Опора холостого колеса |
Загрузка ...
|
|
| 7 | R22395 | Колесо свободного хода в сборе |
Загрузка ...
|
|
| 8 | 201098/1 | Ползун |
Загрузка ...
|
|
| 9 | 201098/2 | Нитеводитель |
Загрузка ...
|
|
| 10 | 170002 | Направляющая верхняя |
Загрузка ...
|
|
| 11 | 170003 | Направляющая нижняя |
Загрузка ...
|
|
| 12 | 231054 | Втулка |
Загрузка ...
|
|
| 13 | 221045 | Ролик |
Загрузка ...
|
|
| 14 | 170004 | Направляющая центральная |
Загрузка ...
|
|
| 15 | 221041 | Ось |
Загрузка ...
|
|
| 16 | 11S003 | Опора подшипниковая |
Загрузка ...
|
|
| 17 | СL341 | Шкив большой |
Загрузка ...
|
|
| 18 | СL340 | Шкив малый |
Загрузка ...
|
|
| 19 | 231051 | Втулка распорная |
Загрузка ...
|
|
| 20 | 12Т003 | Пружина |
Загрузка ...
|
|
| 21 | 221046 | Втулка направляющая шпагат |
Загрузка ...
|
|
| 22 | 221049 | Холостое колесо |
Загрузка ...
|
|
| 23 | 221050 | Венец ведущий |
Загрузка ...
|
|
| 24 | 221051 | Венец ведомый |
Загрузка ...
|
|
| 25 | R12.03.00.001 | Кольцо |
Загрузка ...
|
|
| 26 | 13R016 | Колесо свободного хода |
Загрузка ...
|
|
| 27 | 221048 | Колесо ведущее шпагата |
Загрузка ...
|
|
| 28 | 201098 | Кулиса |
Загрузка ...
|
|
| 29 | 01E106 | Болт |
Загрузка ...
|
|
| 30 | 01E113 | Болт |
Загрузка ...
|
|
| 31 | 01E124 | Болт |
Загрузка ...
|
|
| 32 | 01Q020 | Болт |
Загрузка ...
|
|
| 33 | 01E318 | Болт |
Загрузка ...
|
|
| 34 | 01Q025 | Болт М8х25 |
Загрузка ...
|
|
| 35 | 01C023 | Болт М1616 |
Загрузка ...
|
|
| 36 | 01C024 | Винт |
Загрузка ...
|
|
| 37 | 01C030 | Винт |
Загрузка ...
|
|
| 38 | 01C085 | Винт |
Загрузка ...
|
|
| 39 | 02O014 | Гайка |
Загрузка ...
|
|
| 40 | 02B015 | Гайка М6 |
Загрузка ...
|
|
| 41 | 02B025 | Гайка М8 |
Загрузка ...
|
|
| 42 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 43 | 02B060 | Гайка |
Загрузка ...
|
|
| 44 | 02I100 | Гайка-барашек М8 |
Загрузка ...
|
|
| 45 | 02O035 | Гайка |
Загрузка ...
|
|
| 46 | 02B020 | Гайка М8 |
Загрузка ...
|
|
| 47 | 02O026 | Гайка |
Загрузка ...
|
|
| 48 | 02R001 | Шайба |
Загрузка ...
|
|
| 49 | 02R006 | Шайба 6 |
Загрузка ...
|
|
| 50 | 02G006 | Шайба |
Загрузка ...
|
|
| 51 | 02R009 | Шайба O8 |
Загрузка ...
|
|
| 52 | 02R018 | Шайба |
Загрузка ...
|
|
| 53 | 02R008 | Шайба |
Загрузка ...
|
|
| 54 | 03E005 | Кольцо стопорное |
Загрузка ...
|
|
| 55 | 03E020 | Кольцо стопорное |
Загрузка ...
|
|
| 56 | 03E027 | Кольцо стопорное |
Загрузка ...
|
|
| 57 | 03E030 | Кольцо стопорное |
Загрузка ...
|
|
| 58 | 03I042 | Кольцо стопорное |
Загрузка ...
|
|
| 59 | 03I055 | Кольцо стопорное |
Загрузка ...
|
|
| 60 | 03Е035 | Кольцо стопорное |
Загрузка ...
|
|
| 61 | 03I072 | Кольцо стопорное |
Загрузка ...
|
|
| 62 | 03C016 | Шплинт |
Загрузка ...
|
|
| 63 | 03C020 | Шпонка |
Загрузка ...
|
|
| 64 | 05C010 | Подшипник |
Загрузка ...
|
|
| 65 | 05C020 | Подшипник |
Загрузка ...
|
|
| 66 | 01V300 | Рым-болт М8х60 |
Загрузка ...
|
|
| 67 | 41O001 | Шпилька |
Загрузка ...
|
|
| 68 | 170150 | Маховик |
Загрузка ...
|
|
| 69 | 221044 | Втулка |
Загрузка ...
|
|
| 70 | 06O032 | Гидромотор |
Загрузка ...
|
|
| 71 | 03S612 | Штифт |
Загрузка ...
|
|
| 72 | 24-5101583 | Заглушка |
Загрузка ...
|
|
| 73 | 45S010 | Заглушка |
Загрузка ...
|
|
| 74 | 13R008 | Звено переходное |
Загрузка ...
|
|
| 75 | 13R007 | Звено соединительное |
Загрузка ...
|
|
| 76 | 13D051 | Цепь |
Загрузка ...
|
|
| 77 | 450001 | Вариатор |
Загрузка ...
|
|
| 78 | 450050 | Ремень приводной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
