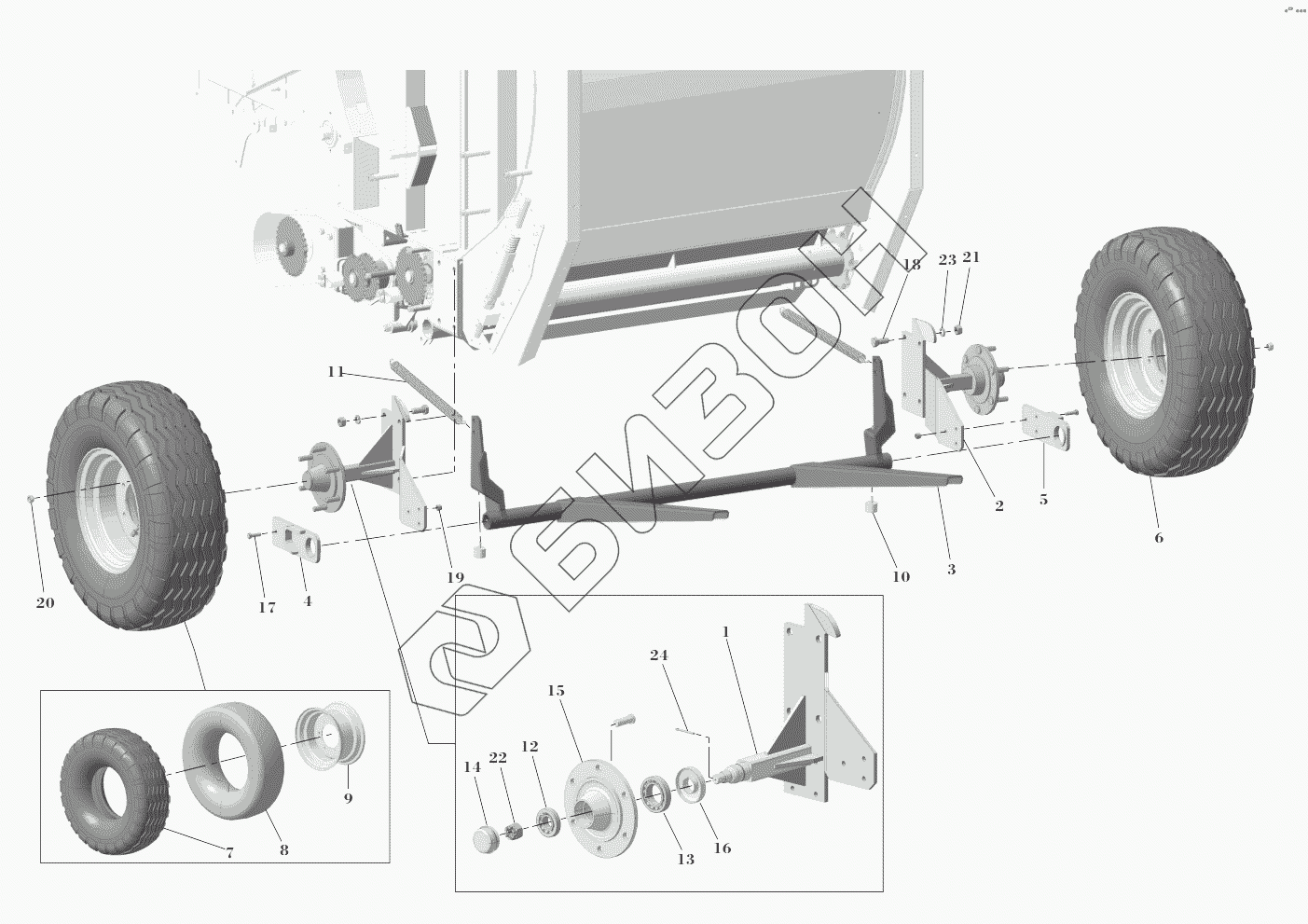

Графический каталог запасных частей к технике: Навигатор-НМ RВ15. ОПОРНЫЕ КОЛЕСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R21020-01 | Ступица колеса левая |
Загрузка ...
|
|
| 2 | R21020 | Ступица колеса правая |
Загрузка ...
|
|
| 3 | НМ000184 | Выталкиватель |
Загрузка ...
|
|
| 4 | Al1002 | Кронштейн правый |
Загрузка ...
|
|
| 5 | Al1001 | Кронштейн левый |
Загрузка ...
|
|
| 6 | 15R021 | Колесо в комплекте |
Загрузка ...
|
|
| 7 | 15R202 | Шина |
Загрузка ...
|
|
| 8 | 15R201 | Камера |
Загрузка ...
|
|
| 9 | 15R200 | Обод колеса |
Загрузка ...
|
|
| 10 | 174030 | Виброопора |
Загрузка ...
|
|
| 11 | 12T008 | Пружина |
Загрузка ...
|
|
| 12 | 05A506 | Подшипник |
Загрузка ...
|
|
| 13 | 05A509 | Подшипник |
Загрузка ...
|
|
| 14 | 15S902 | Крышка ступицы |
Загрузка ...
|
|
| 15 | 15S901 | Ступица колеса |
Загрузка ...
|
|
| 16 | 15S900 | Манжета |
Загрузка ...
|
|
| 17 | 01Е308 | Болт М12х40 |
Загрузка ...
|
|
| 18 | 01Е511 | Болт |
Загрузка ...
|
|
| 19 | 02B051 | Самоконтряшаяся гайка |
Загрузка ...
|
|
| 20 | 02B077/1 | Гайка |
Загрузка ...
|
|
| 21 | 02O056 | Гайка |
Загрузка ...
|
|
| 22 | 02O080 | Гайка |
Загрузка ...
|
|
| 23 | 02G200 | Шайба |
Загрузка ...
|
|
| 24 | 03O550 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
