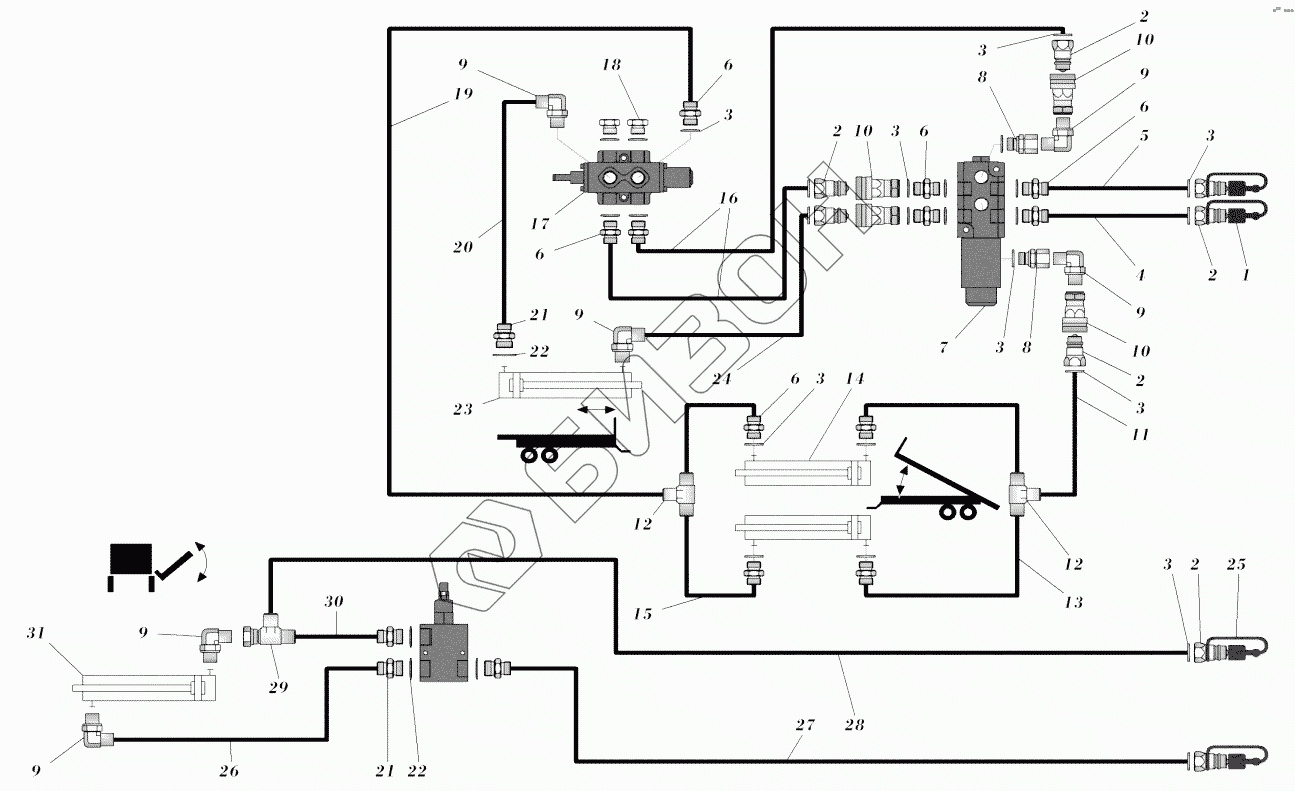

Графический каталог запасных частей к технике: Навигатор-НМ TRB14. Гидропривод
1
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
6
6
6
6
7
8
8
9
9
9
9
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 06R196 | Колпачок защитный |
Загрузка ...
|
|
| 2 | 06R190 | Быстросъёмная муфта |
Загрузка ...
|
|
| 3 | 06R217RM | Кольцо уплотнительное металлорезиновое |
Загрузка ...
|
|
| 4 | 06F428 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | 06F429 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 06R128 | Переходник |
Загрузка ...
|
|
| 7 | 06O526 | Клапан направляющий |
Загрузка ...
|
|
| 8 | 06R134 | Штуцер вращающийся |
Загрузка ...
|
|
| 9 | 06R141 | Переходник |
Загрузка ...
|
|
| 10 | 06R189 | Муфта быстросъемная, охватывающая часть |
Загрузка ...
|
|
| 11 | 06F433 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 06R519 | Тройник |
Загрузка ...
|
|
| 13 | 06F435 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 06C259 | Гидроцилиндр подъема платформы |
Загрузка ...
|
|
| 15 | 06F436 | Рукав высокого давления |
Загрузка ...
|
|
| 16 | 06F430 | Рукав высокого давления |
Загрузка ...
|
|
| 17 | 06O525 | Направляющий клапан |
Загрузка ...
|
|
| 18 | 06R200 | Заглушка |
Загрузка ...
|
|
| 19 | 06F434 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 06F432 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | 06R131 | Переходник |
Загрузка ...
|
|
| 22 | 06R222 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 06С258 | Гидроцилиндр толкателя |
Загрузка ...
|
|
| 24 | 06F431 | Рукав высокого давления |
Загрузка ...
|
|
| 25 | 06R195 | Защитный колпачок |
Загрузка ...
|
|
| 26 | 06F439 | Рукав высокого давления |
Загрузка ...
|
|
| 27 | 06F437 | Рукав высокого давления |
Загрузка ...
|
|
| 28 | 06F440 | Рукав высокого давления |
Загрузка ...
|
|
| 29 | 06R520 | Тройник |
Загрузка ...
|
|
| 30 | 06F438 | Рукав высокого давления |
Загрузка ...
|
|
| 31 | 06С257-01 | Гидроцилиндр рукава загрузки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
