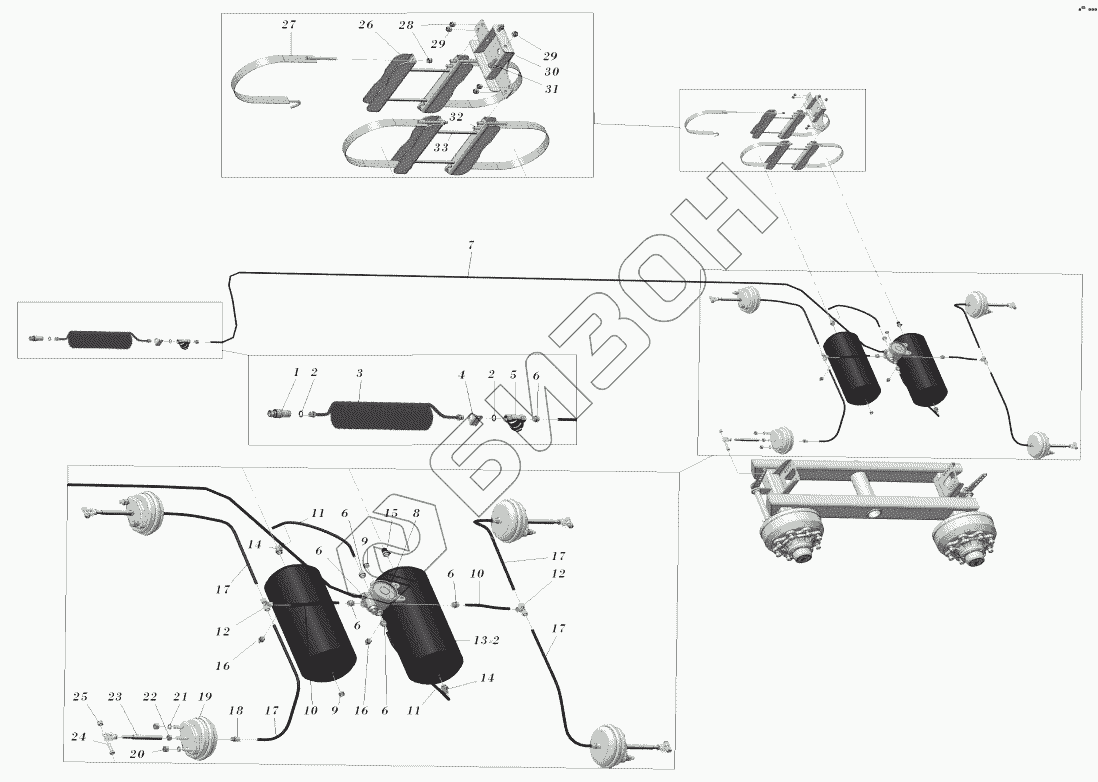

Графический каталог запасных частей к технике: Навигатор-НМ TRB14. Пневмопривод тормозов
1
2
2
3
4
5
6
6
6
6
6
6
7
8
9
9
10
10
11
11
11
12
12
13
14
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 04R013 | Разъем пневматический |
Загрузка ...
|
|
| 2 | 04R011 | Шайба |
Загрузка ...
|
|
| 3 | 04R010 | Шланг пневматический |
Загрузка ...
|
|
| 4 | PHB10003-01 | Держатель футорки |
Загрузка ...
|
|
| 5 | 04O003 | Фильтр магистральный |
Загрузка ...
|
|
| 6 | 04R001 | Фитинг прямой |
Загрузка ...
|
|
| 7 | Трубка1 | Трубка пневматическая №1 |
Загрузка ...
|
|
| 8 | 04O002 | Воздухораспределитель |
Загрузка ...
|
|
| 9 | 04R006 | Заглушка |
Загрузка ...
|
|
| 10 | Трубка2 | Трубка пневматическая №2 |
Загрузка ...
|
|
| 11 | Трубка3 | Трубка пневматическая №3 |
Загрузка ...
|
|
| 12 | 04R004 | Фитинг тройник |
Загрузка ...
|
|
| 13 | 04S001 | Ресивер |
Загрузка ...
|
|
| 14 | 04R005 | Фитинг угловой |
Загрузка ...
|
|
| 15 | 04R012 | Клапан контрольного вывода |
Загрузка ...
|
|
| 16 | 04R007 | Клапан слива конденсата |
Загрузка ...
|
|
| 17 | Трубка4 | Трубка пневматическая №4 |
Загрузка ...
|
|
| 18 | 04R002 | Фитинг прямой |
Загрузка ...
|
|
| 19 | 04O001 | Камера тормозная |
Загрузка ...
|
|
| 20 | 02O039 | Гайка |
Загрузка ...
|
|
| 21 | 02G016 | Шайба гров. 16 |
Загрузка ...
|
|
| 22 | 02O029 | Гайка |
Загрузка ...
|
|
| 23 | ТА00.004 | Тяга |
Загрузка ...
|
|
| 24 | 01E315 | Болт М12х45 |
Загрузка ...
|
|
| 25 | 02B050 | Гайка М12 |
Загрузка ...
|
|
| 26 | ТА10.001 | Кронштейн ресивера |
Загрузка ...
|
|
| 27 | 04R008 | Хомут рессивера ленточный |
Загрузка ...
|
|
| 28 | 02B036 | Гайка |
Загрузка ...
|
|
| 29 | 02B0351 | Гайка |
Загрузка ...
|
|
| 30 | ТА10.200 | Кронштейн воздухораспределителя |
Загрузка ...
|
|
| 31 | 01E218 | Болт М10х35 |
Загрузка ...
|
|
| 32 | 01E214 | Болт |
Загрузка ...
|
|
| 33 | 41O008 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
