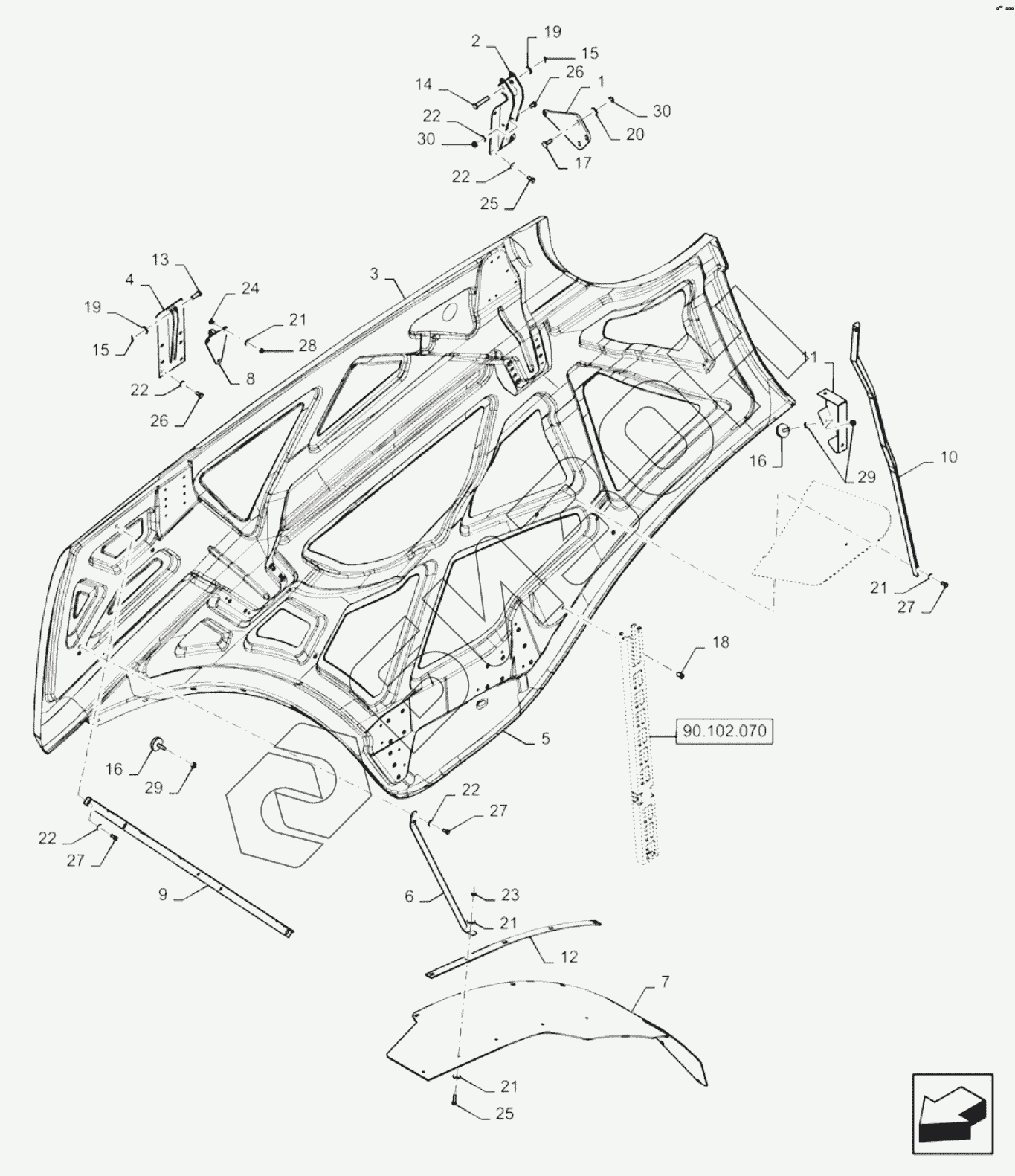

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD, RH
1
2
3
4
5
6
6
7
7
7
7
8
9
9
10
10
11
12
13
14
15
15
16
16
17
18
19
19
20
21
21
21
21
22
22
22
22
22
23
24
25
25
26
26
27
27
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86582126 | Plate |
Загрузка ...
|
|
| 2 | 84344122 | Hinge |
Загрузка ...
|
|
| 3 | 86579776 | Guard |
Загрузка ...
|
|
| 4 | 84344116 | Hinge |
Загрузка ...
|
|
| 5 | 86576611 | Guard |
Загрузка ...
|
|
| 6 | 87011697 | Support |
Загрузка ...
|
|
| 6 | 84485432 | Reinforcement |
Загрузка ...
|
|
| 7 | 84485440 | Mudflap |
Загрузка ...
|
|
| 7 | 86600327 | Mudflap |
Загрузка ...
|
|
| 7 | 84485430 | Mudflap |
Загрузка ...
|
|
| 7 | 86595814 | Front fender |
Загрузка ...
|
|
| 8 | 84320769 | Support |
Загрузка ...
|
|
| 9 | 87044042 | Support |
Загрузка ...
|
|
| 9 | 84577252 | Reinforcement |
Загрузка ...
|
|
| 10 | 87044039 | Support |
Загрузка ...
|
|
| 10 | 84576769 | Reinforcement |
Загрузка ...
|
|
| 11 | 86623994 | Support |
Загрузка ...
|
|
| 12 | 86583306 | Strap |
Загрузка ...
|
|
| 13 | 321018 | Clevis pin |
Загрузка ...
|
|
| 14 | 412118 | Clevis pin |
Загрузка ...
|
|
| 15 | 130003 | PIN |
Загрузка ...
|
|
| 16 | 84440416 | Insulator block |
Загрузка ...
|
|
| 17 | 9833222 | Carriage bolt |
Загрузка ...
|
|
| 18 | 86583413 | Nut |
Загрузка ...
|
|
| 19 | 378245 | Washer |
Загрузка ...
|
|
| 20 | 86592700 | Плоская шайба |
Загрузка ...
|
|
| 21 | 87033737 | Washer |
Загрузка ...
|
|
| 22 | 412650 | Belleville washer |
Загрузка ...
|
|
| 23 | 140045 | Belleville washer |
Загрузка ...
|
|
| 24 | 86507486 | Carriage bolt |
Загрузка ...
|
|
| 25 | 412479 | Bolt |
Загрузка ...
|
|
| 26 | 43138 | BOLT |
Загрузка ...
|
|
| 27 | 120104 | BOLT |
Загрузка ...
|
|
| 28 | 86629542 | Гайка |
Загрузка ...
|
|
| 29 | 100016 | Гайка |
Загрузка ...
|
|
| 30 | 100037 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
