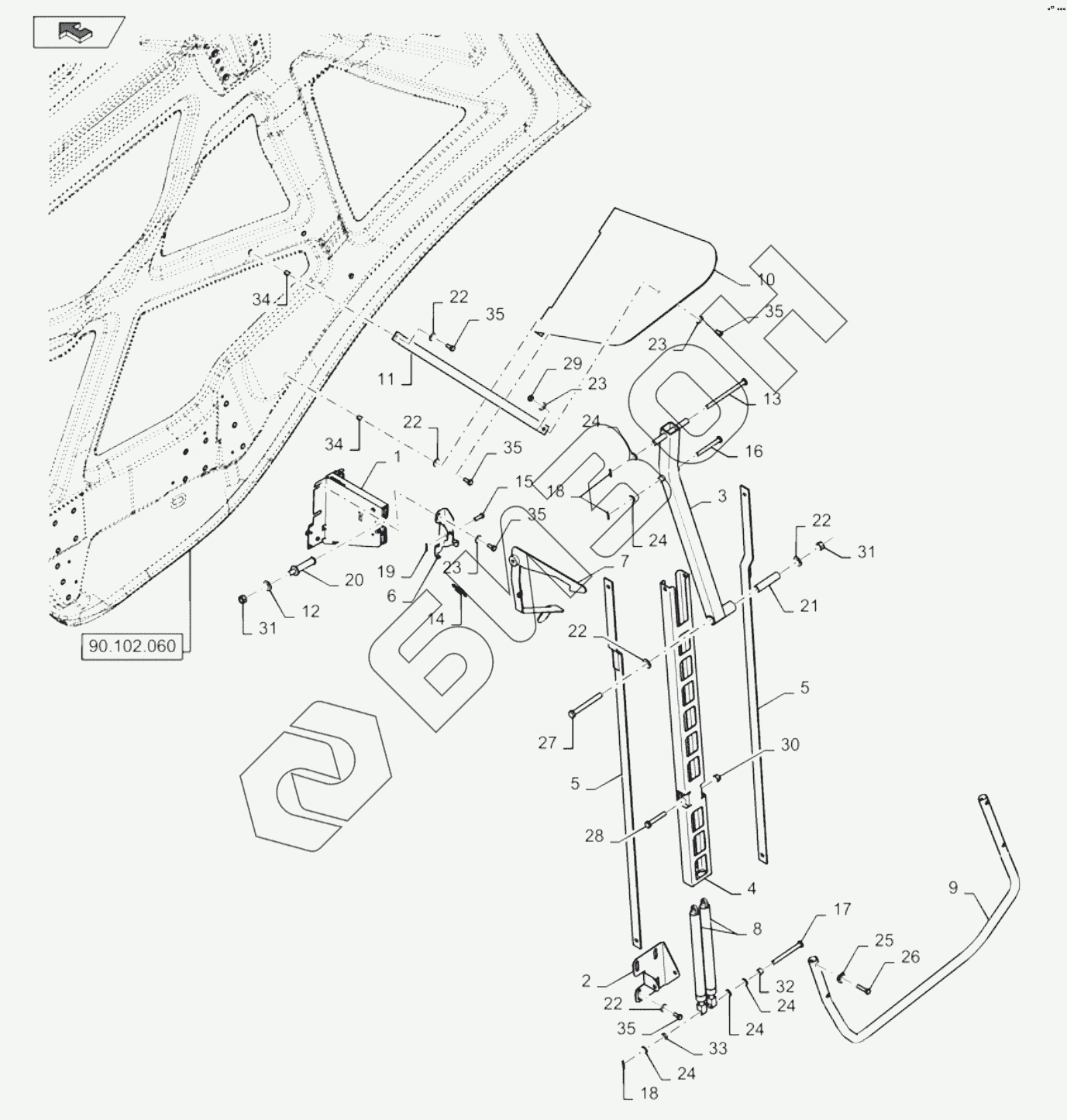

Графический каталог запасных частей к технике: New Holland Комбайн CR9080 E3 (часть 2). SHIELD, RH
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
21
21
22
22
22
22
22
23
23
23
23
24
24
24
24
24
25
26
27
28
29
29
30
31
31
32
33
34
34
34
35
35
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86623939 | Latch |
Загрузка ...
|
|
| 2 | 87391584 | Bracket |
Загрузка ...
|
|
| 3 | 84418369 | Lever |
Загрузка ...
|
|
| 4 | 87391588 | Bracket |
Загрузка ...
|
|
| 5 | 87391590 | Slat |
Загрузка ...
|
|
| 5 | 84531117 | Slat |
Загрузка ...
|
|
| 6 | 84407240 | Bracket |
Загрузка ...
|
|
| 7 | 84407244 | Handle |
Загрузка ...
|
|
| 8 | 84320282 | Gas strut |
Загрузка ...
|
|
| 9 | 84285265 | Tube |
Загрузка ...
|
|
| 10 | 86974007 | Shield |
Загрузка ...
|
|
| 11 | 86974768 | Support |
Загрузка ...
|
|
| 12 | 378245 | Washer |
Загрузка ...
|
|
| 13 | 86605626 | Clevis pin |
Загрузка ...
|
|
| 14 | 9832711 | Spring |
Загрузка ...
|
|
| 15 | 87016663 | Clevis pin |
Загрузка ...
|
|
| 16 | 86640071 | Pin |
Загрузка ...
|
|
| 16 | 84529307 | Clevis pin |
Загрузка ...
|
|
| 17 | 86605625 | Clevis pin |
Загрузка ...
|
|
| 18 | 130003 | PIN |
Загрузка ...
|
|
| 19 | 9512667 | Cotter pin |
Загрузка ...
|
|
| 20 | 87556445 | Bolt |
Загрузка ...
|
|
| 21 | 86582804 | Bushing |
Загрузка ...
|
|
| 21 | 86582804 | Bushing |
Загрузка ...
|
|
| 21 | 86582804 | Bushing |
Загрузка ...
|
|
| 22 | 378245 | Washer |
Загрузка ...
|
|
| 23 | 412650 | Belleville washer |
Загрузка ...
|
|
| 23 | 412650 | Belleville washer |
Загрузка ...
|
|
| 24 | 86511323 | WASHER |
Загрузка ...
|
|
| 25 | 333962 | Clamp |
Загрузка ...
|
|
| 26 | 43129 | Bolt |
Загрузка ...
|
|
| 27 | 86562594 | Bolt |
Загрузка ...
|
|
| 28 | 120071 | Bolt |
Загрузка ...
|
|
| 29 | 86629542 | Гайка |
Загрузка ...
|
|
| 29 | 86629542 | Гайка |
Загрузка ...
|
|
| 30 | 100037 | NUT |
Загрузка ...
|
|
| 31 | 100038 | Nut |
Загрузка ...
|
|
| 32 | 86582926 | Spacer |
Загрузка ...
|
|
| 33 | 87342153 | Spacer |
Загрузка ...
|
|
| 34 | 84983188 | Rivet |
Загрузка ...
|
|
| 34 | 86583413 | Nut |
Загрузка ...
|
|
| 35 | 120104 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
