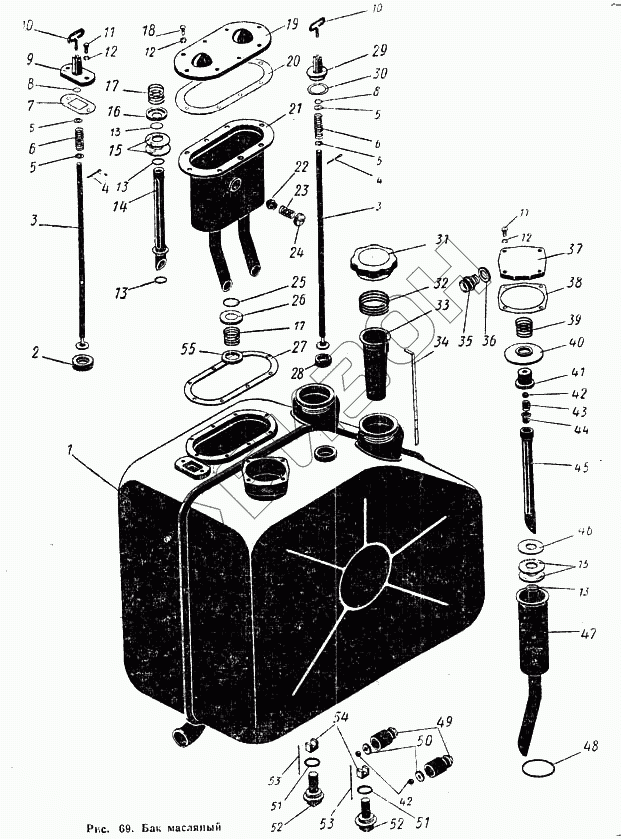

Графический каталог запасных частей к технике: ПТЗ К-700. Бак масляный
1
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
11
12
12
12
13
13
13
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
51
52
52
53
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.46.14.030 | 700.46.14.030 | Труба с клапаном в сборе |
Загрузка ...
|
|
| 700.46.14.000-2 | 700.46.14.000-2 | Бак масляный в сборе |
Загрузка ...
|
|
| 1 | 700.46.14.010-2 | Бак масляный |
Загрузка ...
|
|
| 2 | 700.46.14.102-1 | Втулка |
Загрузка ...
|
|
| 3 | 700.46.14.170 | Штанга клапана в сборе |
Загрузка ...
|
|
| 4 | Шплинт 2Х16-001 ГОСТ 597-66 | Шплинт 2Х16-001 ГОСТ 597-66 |
Загрузка ...
|
|
| 5 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 6 | 700.46.14.088 | Пружина |
Загрузка ...
|
|
| 7 | 700.46.14.101 | Прокладка |
Загрузка ...
|
|
| 8 | Кольцо Н1-14Х10-4 ГОСТ 9833-61 | Кольцо Н1-14Х10-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 9 | 700.46.14.099 | Крышка |
Загрузка ...
|
|
| 10 | 700.46.14.085 | Рукоятка |
Загрузка ...
|
|
| 11 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 12 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 13 | Кольцо Н1-30Х0-4 ГОСТ 9833-61 | Кольцо Н1-30Х0-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 14 | 700.46.14.090-1 | Труба в сборе |
Загрузка ...
|
|
| 15 | 700.46.14.040-1 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 16 | 700.46.14.021-01 | Шайба |
Загрузка ...
|
|
| 17 | 700.46.14.019-1 | Пружина |
Загрузка ...
|
|
| 18 | Болт М8Х25-021 ГОСТ 7803-62 | Болт М8Х25-021 ГОСТ 7803-62 |
Загрузка ...
|
|
| 19 | 700.46.14.052-1 | Крышка |
Загрузка ...
|
|
| 20 | 700.46.14.022 | Прокладка |
Загрузка ...
|
|
| 21 | 700.46.14.150-1 | Корпус фильтра в сборе |
Загрузка ...
|
|
| 22 | 700.46.14.051 | Клапан |
Загрузка ...
|
|
| 23 | 700.46.14.049 | Пружина |
Загрузка ...
|
|
| 24 | 700.46.14.048 | Винт регулировочный |
Загрузка ...
|
|
| 25 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 26 | 700.46.14.01-02 | Шайба |
Загрузка ...
|
|
| 27 | 700.46.14.023 | Прокладка |
Загрузка ...
|
|
| 28 | 700.46.14.089 | Втулка |
Загрузка ...
|
|
| 29 | 700.46.14.086 | Крышка |
Загрузка ...
|
|
| 30 | 700.46.14.087 | Прокладка |
Загрузка ...
|
|
| 31 | 700.46.14.050-1 | Крышка горловины в сборе |
Загрузка ...
|
|
| 32 | 700.46.14.017 | Пружина |
Загрузка ...
|
|
| 33 | 700.46.14.060 | Фильтр в сборе |
Загрузка ...
|
|
| 34 | 700.46.14.018-1 | Линейка мерная |
Загрузка ...
|
|
| 35 | 700.34.22.042 | Прокладка |
Загрузка ...
|
|
| 35 | 700.46.14.078-1 | Штуцер |
Загрузка ...
|
|
| 37 | 700.46.14.011-1 | Крышка |
Загрузка ...
|
|
| 38 | 700.46.14.015-1 | Прокладка |
Загрузка ...
|
|
| 39 | 700.46.14.013-1 | Пружина |
Загрузка ...
|
|
| 40 | 700.46.14.012 | Отражатель |
Загрузка ...
|
|
| 41 | 700.46.14.036 | Корпус клапана |
Загрузка ...
|
|
| 42 | Шарик БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 43 | 700.46.14.039 | Пружина |
Загрузка ...
|
|
| 44 | 700.46.14.038 | Стакан |
Загрузка ...
|
|
| 45 | 700.46.14.037 | Труба |
Загрузка ...
|
|
| 46 | 700.46.14.014 | Шайба |
Загрузка ...
|
|
| 47 | 700.46.14.020-1 | Корпус фильтра в сборе |
Загрузка ...
|
|
| 48 | Кольцо У-90Х85-4 ГОСТ 9833-61 | Кольцо У-90Х85-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 49 | 700.11.00.013 | Штуцер |
Загрузка ...
|
|
| 50 | 700.11.00.014 | Шайба специальная |
Загрузка ...
|
|
| 51 | Кольцо У-40Х35-4 ГОСТ 9833-61 | Кольцо У-40Х35-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 52 | 700.46.14.077-1 | Пробка |
Загрузка ...
|
|
| 53 | Проволока КО 8 ГОСТ 792-67 | Проволока КО 8 ГОСТ 792-67 |
Загрузка ...
|
|
| 54 | 700.46.14.079 | Магнит |
Загрузка ...
|
|
| 55 | 700.46.14.092-02 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
