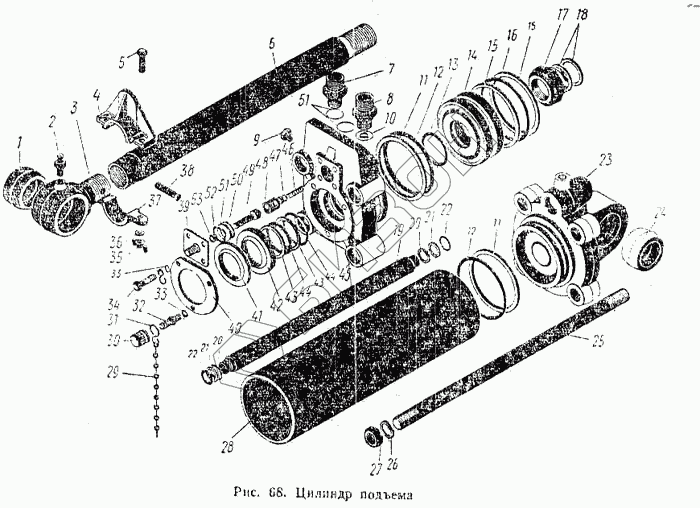

Графический каталог запасных частей к технике: ПТЗ К-700. Цилиндр подъема
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.46.12.040 | 700.46.12.040 | Гайка в сборе |
Загрузка ...
|
|
| 700.46.12.080-1 | 700.46.12.080-1 | Клапан замедлительный |
Загрузка ...
|
|
| 700.46.12.060-1 | 700.46.12.060-1 | Упор в сборе |
Загрузка ...
|
|
| 700.46.12.000-1 | 700.46.12.000-1 | Цилиндр подъема |
Загрузка ...
|
|
| 700.46.12.100 | 700.46.12.100 | Шток в сборе |
Загрузка ...
|
|
| 1 | 700.46.12.016-2 | Шарнир |
Загрузка ...
|
|
| 2 | Масленка 1-А1 ГОСТ 1303-56 | Масленка 1-А1 ГОСТ 1303-56 |
Загрузка ...
|
|
| 3 | 700.46.12.015 | Головка штока |
Загрузка ...
|
|
| 4 | 700.46.12.013-1 | Полукольцо верхнее |
Загрузка ...
|
|
| 5 | Болт М6Х35-021 ГОСТ 7811-62 | Болт М6Х35-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 6 | 700.46.12.072 | Шток цилиндра подъема |
Загрузка ...
|
|
| 7 | 700.46.12.029 | Штуцер |
Загрузка ...
|
|
| 8 | 700.46.12.027-1 | Штуцер |
Загрузка ...
|
|
| 9 | Пробка КГ 1/2"-026 ГОСТ 12720-67 | Пробка КГ 1/2"-026 ГОСТ 12720-67 |
Загрузка ...
|
|
| 10 | 700.46.12.028-2 | Клапан |
Загрузка ...
|
|
| 11 | 700.46.12.026-1 | Шайба защитная |
Загрузка ...
|
|
| 12 | Кольцо У-140Х0-4 ГОСТ 9833-61 | Кольцо У-140Х0-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 13 | Кольцо У-55Х50-4 ГОСТ У833-61 | Кольцо У-55Х50-4 ГОСТ У833-61 |
Загрузка ...
|
|
| 14 | 700.46.12.052 | Поршень цилиндра |
Загрузка ...
|
|
| 15 | 700.46.12.026-2 | Шайба защитная |
Загрузка ...
|
|
| 16 | Кольцо Н1-140Х130-4 ГОСТ 9833-61 | Кольцо Н1-140Х130-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 17 | 700.46.12.012 | Гайка |
Загрузка ...
|
|
| 18 | 700.46.12.011 | Кольцо |
Загрузка ...
|
|
| 19 | 700.46.12.212 | Маслопровод цилиндра подъема |
Загрузка ...
|
|
| 20 | 700.46.12.017 | Шайба маслопровода |
Загрузка ...
|
|
| 21 | 700.46.12.026-5 | Шайба защитная |
Загрузка ...
|
|
| 22 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 23 | 700.46.12.070 | Крышка задняя в сборе |
Загрузка ...
|
|
| 24 | 700.46.12.016 | Шарнир |
Загрузка ...
|
|
| 25 | 700.46.12.024 | Шпилька |
Загрузка ...
|
|
| 26 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 27 | Гайка М20Х1,5-016 ГОСТ 5915-51 | Гайка М20Х1,5-016 ГОСТ 5915-51 |
Загрузка ...
|
|
| 28 | 700.46.12.025 | Корпус цилиндра |
Загрузка ...
|
|
| 29 | 700.46.12.090 | Цепочка в сборе |
Загрузка ...
|
|
| 30 | 700.46.12.031-1 | Ганка |
Загрузка ...
|
|
| 31 | 700.46.12.032 | Крючок |
Загрузка ...
|
|
| 32 | 700.46.12.033-1 | Шпилька |
Загрузка ...
|
|
| 33 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 34 | Болт М10Х20-021 ГОСТ 7308-62 | Болт М10Х20-021 ГОСТ 7308-62 |
Загрузка ...
|
|
| 35 | Гайка-барашек М6-011 ГОСТ 3032-66 | Гайка-барашек М6-011 ГОСТ 3032-66 |
Загрузка ...
|
|
| 36 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 37 | 700.46.32.014-1 | Полукольцо нижнее |
Загрузка ...
|
|
| 38 | Заклепка 8Х55 ГОСТ 10300-68 | Заклепка 8Х55 ГОСТ 10300-68 |
Загрузка ...
|
|
| 39 | 700.46.12.034-1 | Крышка |
Загрузка ...
|
|
| 40 | 700.46.12.021 | Крышка |
Загрузка ...
|
|
| 41 | 700.46.12.022 | Скребок |
Загрузка ...
|
|
| 42 | 700.46.12.023 | Манжета |
Загрузка ...
|
|
| 43 | 700.46.12.026-3 | Шайба защитная |
Загрузка ...
|
|
| 44 | Кольцо Н1-60Х50-4 ГОСТ 9833-61 | Кольцо Н1-60Х50-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 45 | 700.46.12.125-1 | Крышка передняя цилиндра подъема |
Загрузка ...
|
|
| 46 | 700.46.12.035-1 | Пружина |
Загрузка ...
|
|
| 47 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 48 | 700.46.12.037 | Гильза клапана |
Загрузка ...
|
|
| 49 | 700.46.12.036 | Клапан |
Загрузка ...
|
|
| 50 | 700.46.12.018-2 | Корпус клапана |
Загрузка ...
|
|
| 51 | Кольцо У-32Х0-4 ГОСТ 9333-61 | Кольцо У-32Х0-4 ГОСТ 9333-61 |
Загрузка ...
|
|
| 52 | Кольцо Н1-12Х8-4 ГОСТ 9833-61 | Кольцо Н1-12Х8-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 53 | 700.46.12.026-7 | Шайба защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
