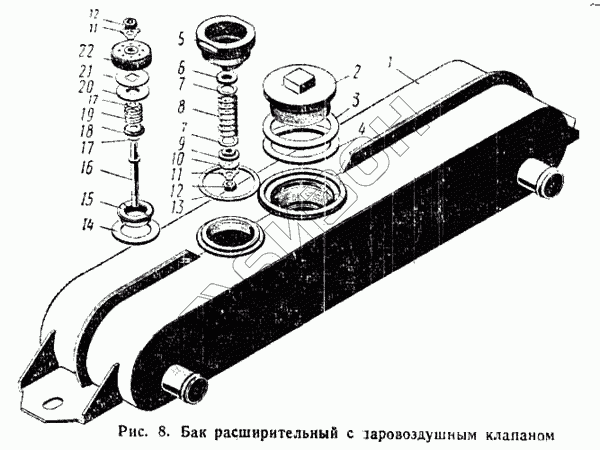

Графический каталог запасных частей к технике: ПТЗ К-700. Бак расширительный с паровоздушным клапаном
1
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.13.15.000-1 | 700.13.15.000-1 | Клапан паровоздушный |
Загрузка ...
|
|
| 700.13.00.20-1 | 700.13.00.20-1 | Бак расширительный в сборе |
Загрузка ...
|
|
| 1 | 700.13.11.000-2 | Бак расширительный |
Загрузка ...
|
|
| 2 | 700.00.17.024-2 | Пробка |
Загрузка ...
|
|
| 3 | 700.00.17.011 | Кольцо |
Загрузка ...
|
|
| 4 | 700.13.00.057 | Прокладка |
Загрузка ...
|
|
| 5 | 700.13.15.022 | Корпус |
Загрузка ...
|
|
| 6 | 700.13.15.028 | Изолятор верхний |
Загрузка ...
|
|
| 7 | 700.13.15.029 | Шайба опорная |
Загрузка ...
|
|
| 8 | 700.13.15.036 | Пружина прямого действия |
Загрузка ...
|
|
| 9 | 700.13.15.031 | Изолятор нижний |
Загрузка ...
|
|
| 10 | 700.13.15.032 | Шайба нижняя |
Загрузка ...
|
|
| 11 | 700.13.15.033 | Шайба контровочная |
Загрузка ...
|
|
| 12 | 700.13.15.034 | Гайка |
Загрузка ...
|
|
| 13 | 700.13.00.056 | Прокладка |
Загрузка ...
|
|
| 14 | 700.13.15.039 | Прокладка |
Загрузка ...
|
|
| 15 | 700.13.15.026 | Кольцо прижимное |
Загрузка ...
|
|
| 16 | 700.13.15.035 | Шток |
Загрузка ...
|
|
| 17 | 700.13.15.027 | Прокладка малая |
Загрузка ...
|
|
| 18 | 700.13.15.037 | Тарелка нижняя |
Загрузка ...
|
|
| 19 | 700.13.15.038 | Пружина обратного действия |
Загрузка ...
|
|
| 20 | 700.13.15.025 | Тарелка верхняя |
Загрузка ...
|
|
| 21 | 700.13.15.024 | Кольцо уплотнительное верхнее |
Загрузка ...
|
|
| 22 | 700.13.15.023 | Грибок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
