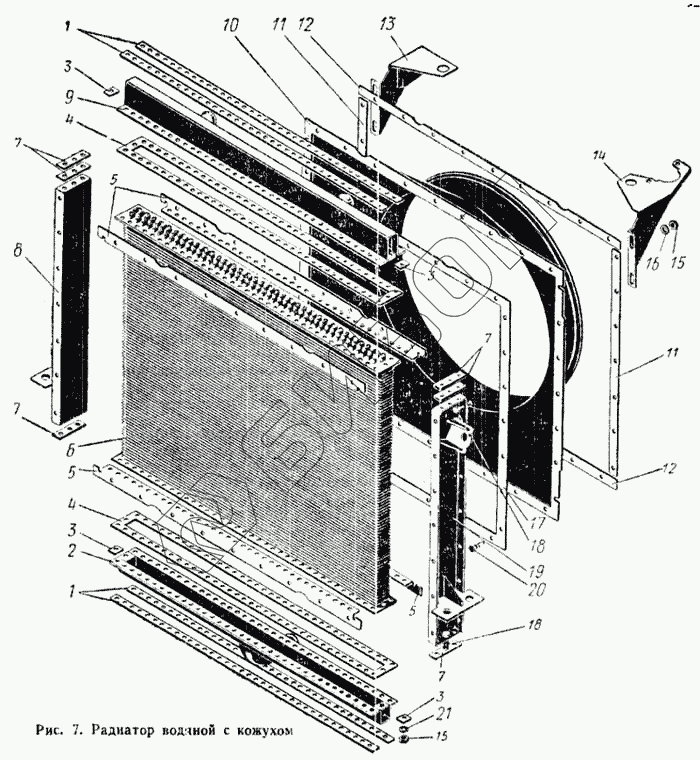

Графический каталог запасных частей к технике: ПТЗ К-700. Радиатор водяной с кожухом
1
1
2
3
3
3
3
4
4
5
5
5
6
7
7
7
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7001301000-3 | 7001301000-3 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 7001301037 | Накладка |
Загрузка ...
|
|
| 2 | 7001301120 | Бак радиатора нижний |
Загрузка ...
|
|
| 3 | 7001301045 | Планка |
Загрузка ...
|
|
| 4 | 7001301035 | Прокладка |
Загрузка ...
|
|
| 5 | 7001301019 | Угольник |
Загрузка ...
|
|
| 6 | 7001301020-2 | Сердцевина радиатора |
Загрузка ...
|
|
| 7 | 7001301036-1 | Прокладка |
Загрузка ...
|
|
| 8 | 7001301070-2 | Боковина правая |
Загрузка ...
|
|
| 9 | 7001301180-1 | Бак радиатора верхний |
Загрузка ...
|
|
| 10 | 7001309000-2 | Кожух вентилятора |
Загрузка ...
|
|
| 11 | 7001300054 | Накладка |
Загрузка ...
|
|
| 12 | 7001300055 | Накладка |
Загрузка ...
|
|
| 13 | 7001300150 | Кронштейн правый |
Загрузка ...
|
|
| 14 | 7001300160 | Кронштейн левый |
Загрузка ...
|
|
| 15 | Гайка М8-011 ГОСТ 2524-62 | Гайка М8-011 ГОСТ 2524-62 |
Загрузка ...
|
|
| 16 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 17 | 7001300023 | Прокладка |
Загрузка ...
|
|
| 18 | Болт М8Х25-021 ГОСТ 7803-62 | Болт М8Х25-021 ГОСТ 7803-62 |
Загрузка ...
|
|
| 19 | 7001301060-2 | Боковина левая |
Загрузка ...
|
|
| 20 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 21 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
