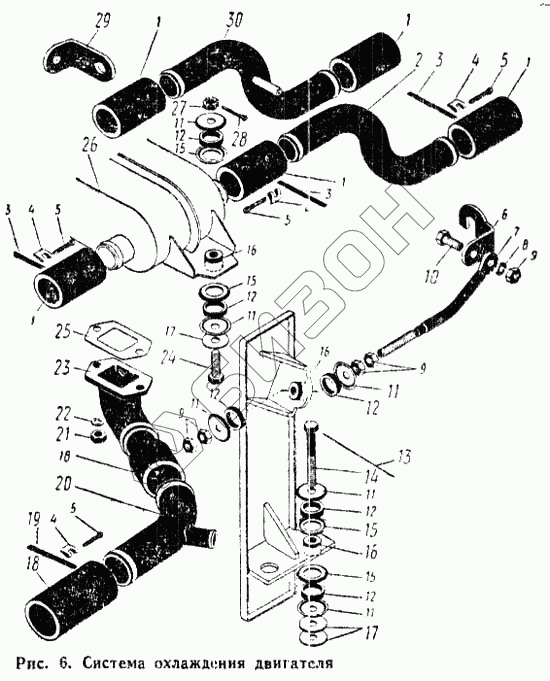

Графический каталог запасных частей к технике: ПТЗ К-700. Система охлаждения двигателя
1
1
1
1
1
2
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
9
9
10
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
15
15
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.13.00.000-2 | 700.13.00.000-2 | Система охлаждения |
Загрузка ...
|
|
| 1 | 7001303016-01 | Рукав |
Загрузка ...
|
|
| 2 | 7001303024 | Труба |
Загрузка ...
|
|
| 3 | Лента ХЛ-475 | Лента ХЛ-475 |
Загрузка ...
|
|
| 4 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 5 | Шплинт ХШ | Шплинт ХШ |
Загрузка ...
|
|
| 6 | 700.13.00.059 | Угольник |
Загрузка ...
|
|
| 7 | 700.13.00.180 | Стяжка |
Загрузка ...
|
|
| 8 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 9 | Гайка М12-010 ГОСТ 5927-62 | Гайка М12-010 ГОСТ 5927-62 |
Загрузка ...
|
|
| 10 | Болт М12Х30-021 ГОСТ 7803-32 | Болт М12Х30-021 ГОСТ 7803-32 |
Загрузка ...
|
|
| 11 | 700.13.00.027 | Шайба |
Загрузка ...
|
|
| 12 | 700.13.00.028 | Кольцо |
Загрузка ...
|
|
| 13 | Проволока КО 1,5Х250 мм ГОСТ 792-67 | Проволока КО 1,5Х250 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 14 | Болт III М12Х5,5-021 ГОСТ 7811-62 | Болт III М12Х5,5-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 15 | 700.13.00.027-1 | Шайба |
Загрузка ...
|
|
| 16 | 700.13.00.029-1 | Втулка |
Загрузка ...
|
|
| 17 | 700.13.00.031-2 | Шайба |
Загрузка ...
|
|
| 18 | 7001303016-04 | Рукав |
Загрузка ...
|
|
| 19 | Лента ХЛ-550 | Лента ХЛ-550 |
Загрузка ...
|
|
| 20 | 7001303040 | Труба в сборе |
Загрузка ...
|
|
| 21 | 7006804054 | Гайка |
Загрузка ...
|
|
| 22 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 23 | 70013-03015 | Патрубок |
Загрузка ...
|
|
| 24 | Болт М12Х45-021 ГОСТ 7811-62 | Болт М12Х45-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 25 | 700.13.00.026 | Прокладка |
Загрузка ...
|
|
| 26 | 700.13.00.120-1 | Бак расширительный в сборе |
Загрузка ...
|
|
| 27 | Гайка М12-011 ГОСТ 5933-62 | Гайка М12-011 ГОСТ 5933-62 |
Загрузка ...
|
|
| 28 | Шплинт 3,2Х32-001 ГОСТ 397-66 | Шплинт 3,2Х32-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 29 | 700.13.00.058 | Угольник |
Загрузка ...
|
|
| 30 | 7001303060 | Труба в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
