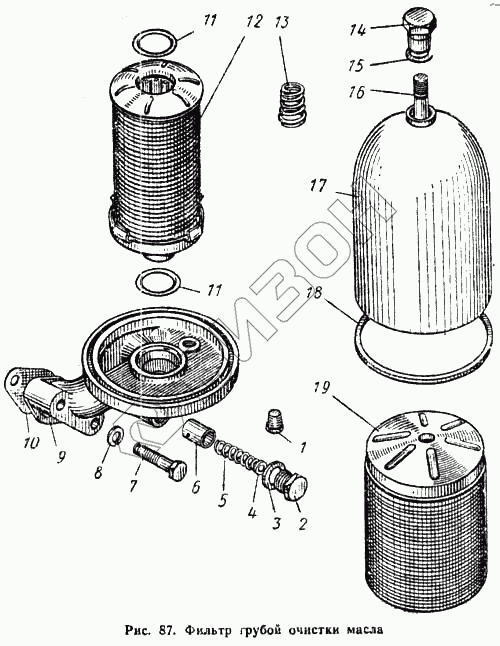

Графический каталог запасных частей к технике: ПТЗ К-700. Фильтр грубой очистки масла
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 23С-1012015-Б | 23С-1012015-Б | Корпус масляного фильтра в сборе |
Загрузка ...
|
|
| 204А-1012023 | 204А-1012023 | Наружная и внутренняя секции (комплект) |
Загрузка ...
|
|
| 236-1012010-А | 236-1012010-А | Фильтр масляный грубой очистки в сборе |
Загрузка ...
|
|
| 236-1012076 | 236-1012076 | Колпак масляного фильтра в сборе |
Загрузка ...
|
|
| 1 | 316121-П29 | Пробка коническая |
Загрузка ...
|
|
| 2 | 204-1011370-Б | Пробка перепускного клапана |
Загрузка ...
|
|
| 3 | 204-1011371 | Прокладка пробки |
Загрузка ...
|
|
| 4 | 252003-П29 | Шайба |
Загрузка ...
|
|
| 5 | 236-1011368-Б | Пружина предохранительного клапана радиаторной секции |
Загрузка ...
|
|
| 6 | 204-1011364 | Клапан перепускной масляного фильтра |
Загрузка ...
|
|
| 7 | 201505-П29 | Болт крепления фильтра |
Загрузка ...
|
|
| 8 | 252136-П2 | Шайба пружинная |
Загрузка ...
|
|
| 9 | 236-1012020-Б | Корпус масляного фильтра |
Загрузка ...
|
|
| 10 | 236-1012100 | Прокладка корпуса масляного фильтра |
Загрузка ...
|
|
| 11 | 236-1003114-В | Кольцо стакана форсунки уплотнительное |
Загрузка ...
|
|
| 12 | 204А-1012110 | Секция фильтра внутренняя в сборе |
Загрузка ...
|
|
| 13 | 236-1012121-Б | Пружина |
Загрузка ...
|
|
| 14 | 236-1012106-Б | Гайка крепления колпака |
Загрузка ...
|
|
| 15 | 201-1012088 | Прокладка гайки колпака |
Загрузка ...
|
|
| 16 | 236-1012026-Б | Стержень фильтра |
Загрузка ...
|
|
| 17 | 201-1012080 | Колпак масляного фильтра |
Загрузка ...
|
|
| 18 | 201-1012083 | Прокладка колпака масляного фильтра |
Загрузка ...
|
|
| 19 | 204А-1012035 | Секция наружная фильтра в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
