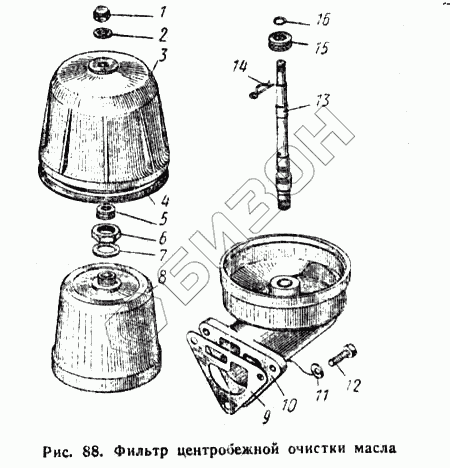

Графический каталог запасных частей к технике: ПТЗ К-700. Фильтр центробежной очистки масла
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1017246 | 236-1017246 | Кольцо колпака ротора уплотнительное |
Загрузка ...
|
|
| 236-1017185-Б | 236-1017185-Б | Ротор центробежного фильтра тонкой очистки масла |
Загрузка ...
|
|
| 236-1017184-Б | 236-1017184-Б | Ротор центробежного фильтра тонкой очистки масла с втулками в сборе |
Загрузка ...
|
|
| 236-1017010 | 236-1017010 | Фильтр тонкой очистки масла центробежный в сборе |
Загрузка ...
|
|
| 313433-П2 | 313433-П2 | Штифт |
Загрузка ...
|
|
| 236-1017242 | 236-1017242 | Колпак ротора центробежного фильтра |
Загрузка ...
|
|
| 1 | 312103-П2 | Гайка крепления колпака центробежного фильтра |
Загрузка ...
|
|
| 2 | 312310-П | Шайба |
Загрузка ...
|
|
| 3 | 236-1017250 | Колпак центробежного фильтра |
Загрузка ...
|
|
| 4 | 236-1017162 | Прокладка колпака центробежного фильтра |
Загрузка ...
|
|
| 5 | 236-1017247 | Шайба упорная |
Загрузка ...
|
|
| 6 | 311808-П2 | Гайка крепления колпака ротора |
Загрузка ...
|
|
| 7 | 312497-П2 | Шайба |
Загрузка ...
|
|
| 8 | 236-1017180 | Ротор центробежного фильтра тонкой очистки масла в сборе |
Загрузка ...
|
|
| 9 | 236-1017122 | Прокладка корпуса центробежного фильтра |
Загрузка ...
|
|
| 10 | 236-1017020 | Корпус центробежного фильтра тонкой очистки масла |
Загрузка ...
|
|
| 11 | 252136-П2 | Шайба пружинная |
Загрузка ...
|
|
| 12 | 201499-П29 | Болт крепления заглушки люка |
Загрузка ...
|
|
| 13 | 236-1017031 | Ось ротора центробежного фильтра тонкой очистки масла |
Загрузка ...
|
|
| 14 | 236-1017197 | Чека упорной шайбы |
Загрузка ...
|
|
| 15 | 8103 | Шарикоподшипник центробежного фильтра упорный |
Загрузка ...
|
|
| 16 | 236-1017224 | Кольцо стопорное оси ротора центро бежного фильтра |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
