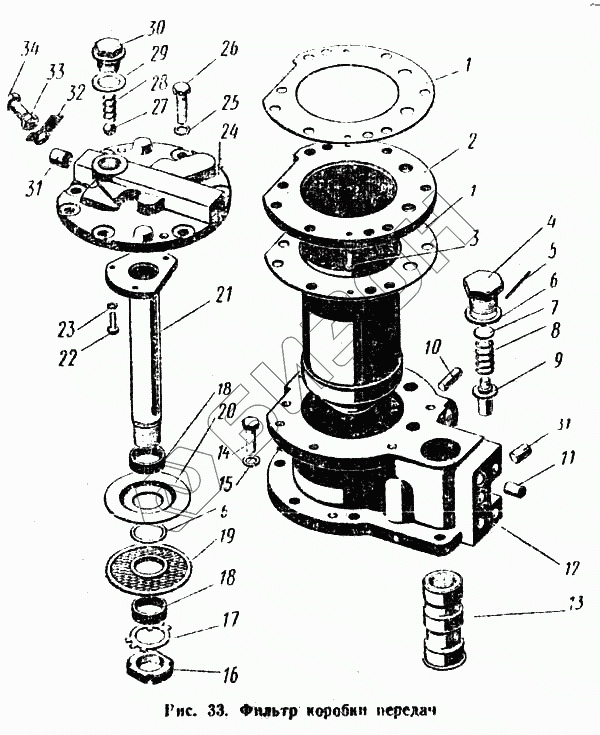

Графический каталог запасных частей к технике: ПТЗ К-700. Фильтр коробки передач
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.17.16.110 | 700.17.16.110 | Крышка в сборе |
Загрузка ...
|
|
| 700.17.16.090 | 700.17.16.090 | Корпус в сборе |
Загрузка ...
|
|
| 700.17.16.000-3 | 700.17.16.000-3 | Фильтр коробка передач а сборе |
Загрузка ...
|
|
| 1 | 700.17.16.078 | Прокладка |
Загрузка ...
|
|
| 2 | 700.17.16.100 | Стакан в сборе |
Загрузка ...
|
|
| 3 | Винт М6Х12-001 ГОСТ 1489-62 | Винт М6Х12-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 4 | 700.17.16.076 | Пробка |
Загрузка ...
|
|
| 5 | Проволока КО 1,2Х700 мм ГОСТ 792-67 | Проволока КО 1,2Х700 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 6 | 700.17.16.094-02 | Прокладка |
Загрузка ...
|
|
| 7 | 700.17.16.082 | Прокладка |
Загрузка ...
|
|
| 8 | 700.39.16.015 | Пружина |
Загрузка ...
|
|
| 9 | 700.17.16.081 | Клапан |
Загрузка ...
|
|
| 10 | Штифт цилиндрический 10Пр2/2аХ28 ГОСТ 31 | Штифт цилиндрический 10Пр2/2аХ28 ГОСТ 3128-60 |
Загрузка ...
|
|
| 11 | 700.17.16.033-02 | Заглушка |
Загрузка ...
|
|
| 12 | 700.17.16.034-3 | Корпус |
Загрузка ...
|
|
| 13 | 700.17.16.066 | Гильза |
Загрузка ...
|
|
| 14 | Болт М10Х25 ГОСТ 7808-62 | Болт М10Х25 ГОСТ 7808-62 |
Загрузка ...
|
|
| 15 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 16 | 700.17.16.099 | Гайка |
Загрузка ...
|
|
| 17 | Шайба стопорная 27-001 ГОСТ 11872-66 | Шайба стопорная 27-001 ГОСТ 11872-66 |
Загрузка ...
|
|
| 18 | 700.17.16.077 | Втулка |
Загрузка ...
|
|
| 19 | 700.17.16.170 | Секция фильтра в сборе |
Загрузка ...
|
|
| 20 | 700.17.16.073 | Отражатель |
Загрузка ...
|
|
| 21 | 700.17.16.120 | Основание в сборе |
Загрузка ...
|
|
| 22 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 23 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 24 | 700.17.16.036-4 | Крышка |
Загрузка ...
|
|
| 25 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 26 | Болт М10Х35-021 ГОСТ 7808-62 | Болт М10Х35-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 27 | Шарик БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 28 | 700.46.14.039 | Пружина |
Загрузка ...
|
|
| 29 | 700.17.16.094-01 | Прокладка |
Загрузка ...
|
|
| 30 | 700.17.16.093 | Пробка |
Загрузка ...
|
|
| 31 | 700.17.16.083-01 | Заглушка |
Загрузка ...
|
|
| 32 | Шайба стопорная 13-2 | Шайба стопорная 13-2 |
Загрузка ...
|
|
| 33 | Гайка М12-010 ГОСТ 5927-62 | Гайка М12-010 ГОСТ 5927-62 |
Загрузка ...
|
|
| 34 | Болт М12Х40-021 ГОСТ 7808-52 | Болт М12Х40-021 ГОСТ 7808-52 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
