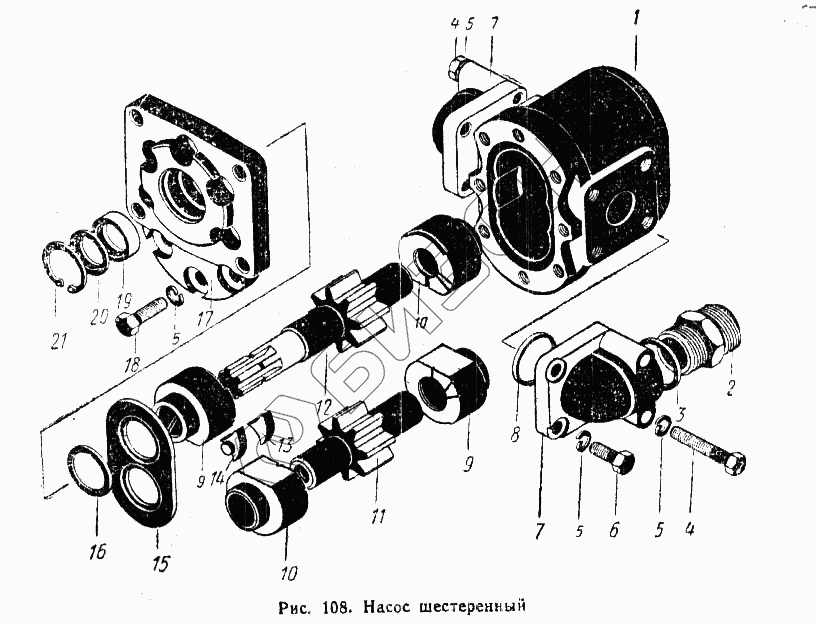

Графический каталог запасных частей к технике: ПТЗ К-700. Насос шестеренный
1
2
3
4
4
5
5
5
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НШ46-0503035-В | НШ46-0503035-В | Муфта угловая |
Загрузка ...
|
|
| НШ46У-0505002 | НШ46У-0505002 | Насос шестеренный |
Загрузка ...
|
|
| НШ46У-0505001-Б | НШ46У-0505001-Б | Насос шестеренный левого вращения НШ46УЛ |
Загрузка ...
|
|
| НШ32У-0303003-А | НШ32У-0303003-А | Крышка насоса в сборе |
Загрузка ...
|
|
| 1 | НШ46У-0505022-5 | Корпус насоса |
Загрузка ...
|
|
| 2 | НШ46-0505036-В | Штуцер |
Загрузка ...
|
|
| 3 | НШ46-0505040-В | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | Болт 10Х65 | Болт 10Х65 |
Загрузка ...
|
|
| 5 | Шайба пружинная 10Л | Шайба пружинная 10Л |
Загрузка ...
|
|
| 6 | Болт М10Х25 | Болт М10Х25 |
Загрузка ...
|
|
| 7 | НШ46-0505004-В | Муфта угловая всборе |
Загрузка ...
|
|
| 8 | НШ46Д-0505039 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | НШ32У-0303025-П2 | Втулка правая |
Загрузка ...
|
|
| 10 | НШ32У-0303025-Л2 | Втулка левая |
Загрузка ...
|
|
| 11 | НШ46У-0505024 | Шестерня ведомая |
Загрузка ...
|
|
| 12 | НШ46У-0505023-Б | Шестерня ведущая |
Загрузка ...
|
|
| 13 | НШ32У-0303051-А | Вкладыш |
Загрузка ...
|
|
| 14 | НШ32У-0303057 | Уплотнение специальное |
Загрузка ...
|
|
| 15 | НШ32У-0303055-А | Манжета |
Загрузка ...
|
|
| 16 | НШ32У-0303053 | Кольцо |
Загрузка ...
|
|
| 17 | НШ32У-0303021-К | Крышка насоса |
Загрузка ...
|
|
| 18 | НШ32У-0303048 | Болт М10Х30 |
Загрузка ...
|
|
| 19 | НШ32-0303043-Д | Манжета |
Загрузка ...
|
|
| 20 | НШ32У-0303029 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | НШ32-0303028-В | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
