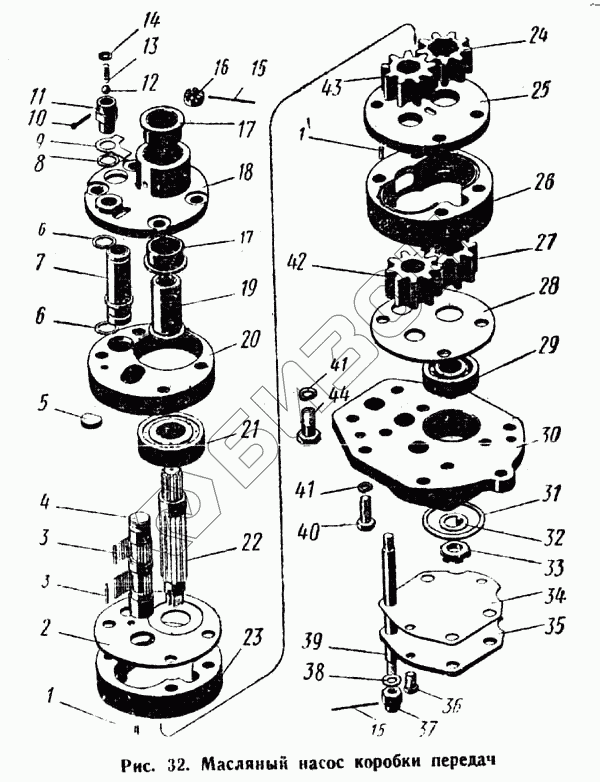

Графический каталог запасных частей к технике: ПТЗ К-700. Масляный насос коробки передач
1
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.17.04.030 | 700.17.04.030 | Корпус нагнетательной секции в сборе |
Загрузка ...
|
|
| 700.17.04.050 | 700.17.04.050 | Корпус клапана в сборе |
Загрузка ...
|
|
| 700.17.04.000 | 700.17.04.000 | Насос в сборе |
Загрузка ...
|
|
| 700.17.04.040 | 700.17.04.040 | Крышка насоса верхняя в сборе |
Загрузка ...
|
|
| 700.17.04.010 | 700.17.04.010 | Корпус насоса |
Загрузка ...
|
|
| 700.17.04.020 | 700.17.04.020 | Корпус откачивающей секции в сборе |
Загрузка ...
|
|
| 1 | Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128 | Штифт цилиндрический 3Пр2/2аХ8 ГОСТ 3128-60 |
Загрузка ...
|
|
| 2 | 700.17.04.037 | Плита насоса верхняя |
Загрузка ...
|
|
| 3 | Ролик игольчатый 2,5Х20 ГОСТ 6870-54 | Ролик игольчатый 2,5Х20 ГОСТ 6870-54 |
Загрузка ...
|
|
| 4 | 700.17.04.019 | Ось |
Загрузка ...
|
|
| 5 | 700.17.04.035 | Шайба |
Загрузка ...
|
|
| 6 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 | Кольцо Н1-22Х18-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 7 | 700.17.04.027-1 | Трубка |
Загрузка ...
|
|
| 8 | 700.17.04.039 | Прокладка |
Загрузка ...
|
|
| 9 | Шайба стопорная 15-2 ГОСТ 3693-52 | Шайба стопорная 15-2 ГОСТ 3693-52 |
Загрузка ...
|
|
| 10 | Шплинт 2,5Х25-001 ГОСТ 397-66 | Шплинт 2,5Х25-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 11 | 700.17.04.029 | Корпус клапана |
Загрузка ...
|
|
| 12 | Шарик БV 8 мм Н ГОСТ 3722-60 | Шарик БV 8 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 13 | 700.15.01.045 | Пружина |
Загрузка ...
|
|
| 14 | Шайба 4-001 ГОСТ 11371-68 | Шайба 4-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 15 | Проволока КО 1,6Х260 мм ГОСТ 792-67 | Проволока КО 1,6Х260 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 16 | Гайка М10-011 ГОСТ 5933-62 | Гайка М10-011 ГОСТ 5933-62 |
Загрузка ...
|
|
| 17 | 700.17.04.017 | Втулка |
Загрузка ...
|
|
| 18 | 700.17.04.016-1 | Крышка насоса верхняя |
Загрузка ...
|
|
| 19 | 700.17.04.025-1 | Втулка |
Загрузка ...
|
|
| 20 | 700.17.04.015-1 | Верхняя часть корпуса насоса |
Загрузка ...
|
|
| 21 | Роликоподшипник 2305К ГОСТ 8328-57 | Роликоподшипник 2305К ГОСТ 8328-57 |
Загрузка ...
|
|
| 22 | 700.17.04.018 | Валик насоса |
Загрузка ...
|
|
| 23 | 700.17.04.014 | Корпус нагнетательной секции |
Загрузка ...
|
|
| 24 | 700.17.04.021 | Шестерня |
Загрузка ...
|
|
| 25 | 700.17.04.013 | Плита |
Загрузка ...
|
|
| 26 | 700.17.04.012 | Корпус откачивающей секции |
Загрузка ...
|
|
| 27 | 700.17.04.022 | Шестерня |
Загрузка ...
|
|
| 28 | 700.17.04.036 | Плита насоса нижняя |
Загрузка ...
|
|
| 29 | Шарикоподшипник 304 ГОСТ 8338-57 | Шарикоподшипник 304 ГОСТ 8338-57 |
Загрузка ...
|
|
| 30 | 700.17.04.011 | Нижняя часть корпуса насоса |
Загрузка ...
|
|
| 31 | Кольцо пружинное ВЭ-55 ГОСТ 9301-59 | Кольцо пружинное ВЭ-55 ГОСТ 9301-59 |
Загрузка ...
|
|
| 32 | 700.17.04.032 | Шайба |
Загрузка ...
|
|
| 33 | 700.17.04.031 | Гайка |
Загрузка ...
|
|
| 34 | 700.17.04.033 | Прокладка |
Загрузка ...
|
|
| 35 | 700.17.04.026 | Крышка |
Загрузка ...
|
|
| 36 | Болт М8Х16-021 ГОСТ 7808-62 | Болт М8Х16-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 37 | 700.17.04.041 | Гайка |
Загрузка ...
|
|
| 38 | Шайба 10-001 ГОСТ 11371-63 | Шайба 10-001 ГОСТ 11371-63 |
Загрузка ...
|
|
| 39 | 700.17.04.033-1 | Шпилька призонная |
Загрузка ...
|
|
| 40 | Болт М10Х25 ГОСТ 7808-62 | Болт М10Х25 ГОСТ 7808- 62 |
Загрузка ...
|
|
| 41 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 42 | 700.17.04.024 | Шестерня |
Загрузка ...
|
|
| 43 | 700.17.04.023 | Шестерня |
Загрузка ...
|
|
| 44 | Болт М10Х35 ГОСТ 7808-62 | Болт М10Х35 ГОСТ 7808-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
