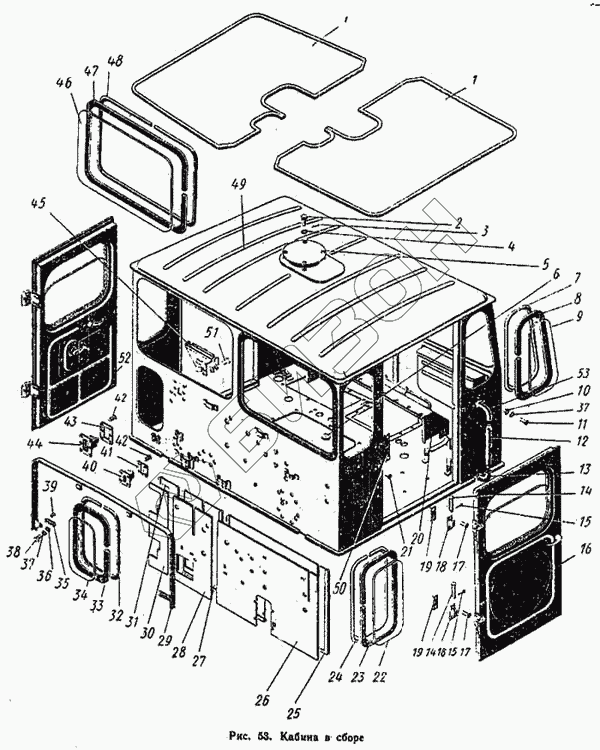

Графический каталог запасных частей к технике: ПТЗ К-700. Кабина в сборе
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.67.00.000-3 | 700.67.00.000-3 | Кабина в сборе |
Загрузка ...
|
|
| 1 | 700.67.00.190-00 | Обивка в сборе |
Загрузка ...
|
|
| 2 | Болт М6Х20-021 ГОСТ 7805-02 | Болт М6Х20-021 ГОСТ 7805-02 |
Загрузка ...
|
|
| 3 | Шплинт 1,6Х10-001 ГОСТ 397-66 | Шплинт 1,6Х10-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 4 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 5 | 700.81.00.040 | Крышка в сборе |
Загрузка ...
|
|
| 6 | 700.67.00.121 | Шайба |
Загрузка ...
|
|
| 7 | 700.67.00.109-03 | Вкладыш уплотнительный |
Загрузка ...
|
|
| 8 | 700.67.00.108-03 | Уплотнитель стекла |
Загрузка ...
|
|
| 9 | 700.67.00.105 | Стекло боковое |
Загрузка ...
|
|
| 10 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 11 | Винт М8Х18 ГОСТ 1489-62 | Винт М8Х18 ГОСТ 1489-62 |
Загрузка ...
|
|
| 12 | 700.67.00.051 | Поручень |
Загрузка ...
|
|
| 13 | 700.67.00.230 | Кронштейн в сборе |
Загрузка ...
|
|
| 14 | 700.67.00.014-1 | Ось петли |
Загрузка ...
|
|
| 15 | Шплинт 3,2Х18-001 ГОСТ 397-66 | Шплинт 3,2Х18-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 16 | 700.67.09.000-2 | Дверь левая |
Загрузка ...
|
|
| 17 | Винт М8Х18-001 ГОСТ 1490-62 | Винт М8Х18-001 ГОСТ 1490-62 |
Загрузка ...
|
|
| 18 | 700.67.00.101-1 | Створка петли |
Загрузка ...
|
|
| 19 | 700.67.00.103 | Планка |
Загрузка ...
|
|
| 20 | 700.67.00.050-3 | Опора панели в сборе |
Загрузка ...
|
|
| 21 | Заклепка 3Х8-700 ГОСТ 10299-68 | Заклепка 3Х8-700 ГОСТ 10299-68 |
Загрузка ...
|
|
| 22 | 700.67.00.104-02 | Стекло |
Загрузка ...
|
|
| 23 | 700.67.00.108-02 | Уплотнитель стекла |
Загрузка ...
|
|
| 24 | 700.67.00.109-02 | Вкладыш Уплотнительный |
Загрузка ...
|
|
| 25 | 700.67.00.150 | Обивка в сборе |
Загрузка ...
|
|
| 26 | 700.67.00.126 | Прокладка |
Загрузка ...
|
|
| 27 | 700.67.00.140 | Обивка в сборе |
Загрузка ...
|
|
| 28 | 700.67.00.125 | Прокладка |
Загрузка ...
|
|
| 29 | 700.67.00.059 | Обечайка |
Загрузка ...
|
|
| 30 | 700.67.00.127-1 | Прокладка |
Загрузка ...
|
|
| 31 | 700.67.00.160 | Обивка в сборе |
Загрузка ...
|
|
| 32 | 700.67.00.109-04 | Вкладыш уплотнительный |
Загрузка ...
|
|
| 33 | 700.67.00.108-04 | Уплотнитель стекла |
Загрузка ...
|
|
| 34 | 700.67.00.106 | Стекло нижнее |
Загрузка ...
|
|
| 35 | 700.67.00.085 | Планка |
Загрузка ...
|
|
| 36 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 37 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 38 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 39 | Заклепка 5Х12 ГОСТ 10300-68 | Заклепка 5Х12 ГОСТ 10300-68 |
Загрузка ...
|
|
| 40 | 700.67.00.141 | Кожух |
Загрузка ...
|
|
| 41 | 700.67.00.143 | Фланец |
Загрузка ...
|
|
| 42 | Заклепка 4Х12-700 ГОСТ 10299-68 | Заклепка 4Х12-700 ГОСТ 10299-68 |
Загрузка ...
|
|
| 43 | 700.67.00.142 | Фланец |
Загрузка ...
|
|
| 44 | 700.67.00.139 | Кожух |
Загрузка ...
|
|
| 45 | 700.67.00.180 | Патрубок |
Загрузка ...
|
|
| 46 | 700.67.00.104-01 | Стекло |
Загрузка ...
|
|
| 47 | 700.67.00.108-01 | Уплотнитель стекла |
Загрузка ...
|
|
| 48 | 700.67.00.109-01 | Вкладыш уплотнительный |
Загрузка ...
|
|
| 49 | 700.67.01.000-2 | Кабина сварная |
Загрузка ...
|
|
| 50 | 700.67.00.084-1 | Табличка |
Загрузка ...
|
|
| 51 | Болт М8Х16-021 ГОСТ 7808-62 | Болт М8Х16-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 52 | 700.67.08.000-2 | Дверь правая |
Загрузка ...
|
|
| 53 | 700.67.00.010-2 | Кронштейн в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
