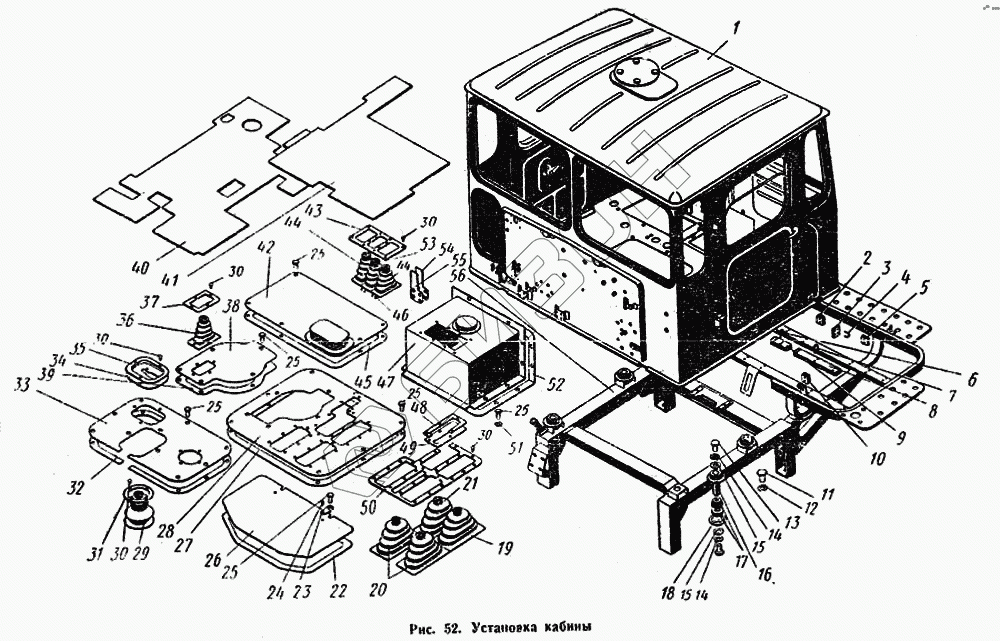

Графический каталог запасных частей к технике: ПТЗ К-700. Установка кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
25
26
27
28
29
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.00.67.060-2 | 700.00.67.060-2 | Крышка в сборе |
Загрузка ...
|
|
| 700.00.67.110-1 | 700.00.67.110-1 | Крышка в сборе |
Загрузка ...
|
|
| 700.00.67.000-4 | 700.00.67.000-4 | Установка кабины |
Загрузка ...
|
|
| 700.00.67.150-1 | 700.00.67.150-1 | Крышка в сборе |
Загрузка ...
|
|
| 700.00.67.010-2 | 700.00.67.010-2 | Крышка в сборе |
Загрузка ...
|
|
| 700.00.67.090-2 | 700.00.67.090-2 | Крышка в сборе |
Загрузка ...
|
|
| 1 | 700.67.00.000-3 | Кабина в сборе |
Загрузка ...
|
|
| 2 | 700.67.12.122 | прокладка |
Загрузка ...
|
|
| 3 | 700.67.12.059 | Прокладка |
Загрузка ...
|
|
| 4 | 700.67.12.121 | Скоба |
Загрузка ...
|
|
| 5 | 700.67.12.049 | Прокладка |
Загрузка ...
|
|
| 6 | 700.67.12.061 | Скоба |
Загрузка ...
|
|
| 7 | 700.67.12.044 | Скоба |
Загрузка ...
|
|
| 8 | 700.67.12.011 | Прокладка |
Загрузка ...
|
|
| 9 | 700.67.12.012-1 | Прокладка |
Загрузка ...
|
|
| 10 | 700.67.12.119 | Прокладка |
Загрузка ...
|
|
| 11 | Болт М20Х50-101 ГОСТ 7508-62 | Болт М20Х50-101 ГОСТ 7508-62 |
Загрузка ...
|
|
| 12 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 13 | Болт М16Х1,5Х35-101 ГОСТ 7808-62 | Болт М16Х1,5Х35-101 ГОСТ 7808-62 |
Загрузка ...
|
|
| 14 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 15 | Шайба 16-001 ГОСТ 11371-68 | Шайба 16-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 16 | 700.00.67.210-1 | Чашка в сборе |
Загрузка ...
|
|
| 17 | 700.00.67.096 | Амортизатор |
Загрузка ...
|
|
| 18 | 700.00.67.013-1 | Чашка |
Загрузка ...
|
|
| 19 | 700.00.67.103-02 | Кожух |
Загрузка ...
|
|
| 20 | 700.00.67.103-03 | Кожух |
Загрузка ...
|
|
| 21 | 700.00.67.103-01 | Кожух |
Загрузка ...
|
|
| 22 | 700.00.67.045-3 | Прокладка |
Загрузка ...
|
|
| 23 | 700.00.67.086 | Крючок |
Загрузка ...
|
|
| 24 | Заклепка 6Х14 ГОСТ 10299-68 | Заклепка 6Х14 ГОСТ 10299-68 |
Загрузка ...
|
|
| 25 | Болт М8Х20 ГОСТ 7808-62 | Болт М8Х20 ГОСТ 7808- 62 |
Загрузка ...
|
|
| 26 | 700.00.67.044-2 | Крышка |
Загрузка ...
|
|
| 27 | 700.00.67.041-1 | Прокладка |
Загрузка ...
|
|
| 28 | 700.00.67.037-3 | Крышка |
Загрузка ...
|
|
| 29 | 700.00.67.021-1 | Кожух |
Загрузка ...
|
|
| 30 | Заклепка 4Х12-700 ГОСТ 10299-68 | Заклепка 4Х12-700 ГОСТ 10299-68 |
Загрузка ...
|
|
| 31 | 700.00.67.022 | Кольцо |
Загрузка ...
|
|
| 32 | 700.00.67.062 | Прокладка |
Загрузка ...
|
|
| 33 | 700.00.67.180 | Крышка а сборе |
Загрузка ...
|
|
| 34 | 700.00.67.023-1 | Прокладка |
Загрузка ...
|
|
| 35 | 700.00.67.024-1 | Обечайка |
Загрузка ...
|
|
| 36 | 700.00.67.071 | Кожух |
Загрузка ...
|
|
| 37 | 700.00.67.069 | Обечайка |
Загрузка ...
|
|
| 38 | 700.00.67.073-1 | Крышка |
Загрузка ...
|
|
| 39 | 700.00.67.074-1 | Прокладка |
Загрузка ...
|
|
| 40 | 700.00.67.089-1 | Коврик резиновый |
Загрузка ...
|
|
| 41 | 700.00.67.034 | Коврик резиновый |
Загрузка ...
|
|
| 42 | 700.00.67.190-1 | Крышка |
Загрузка ...
|
|
| 43 | 700.00.67.025-1 | Фланец |
Загрузка ...
|
|
| 44 | 700.00.67.033 | Кожух |
Загрузка ...
|
|
| 45 | 700.00.67.077-1 | Прокладка |
Загрузка ...
|
|
| 46 | 700.00.67.093 | Скоба |
Загрузка ...
|
|
| 47 | 700.00.67.120-1 | Крышка |
Загрузка ...
|
|
| 48 | 700.00.67.063 | Уплотнение |
Загрузка ...
|
|
| 49 | 700.00.67.064 | Фланец |
Загрузка ...
|
|
| 50 | 700.00.67.038-3 | Обечайка |
Загрузка ...
|
|
| 51 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 52 | 700.00.67.072-2 | Прокладка |
Загрузка ...
|
|
| 53 | 700.00.67.034 | Коврик резиновый |
Загрузка ...
|
|
| 54 | 700.00.67.087 | Крышка |
Загрузка ...
|
|
| 55 | 700.00.67.088 | Прокладка |
Загрузка ...
|
|
| 56 | 700.67.12.000-1 | Постамент (в сборе с деталями поз 48-56) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
