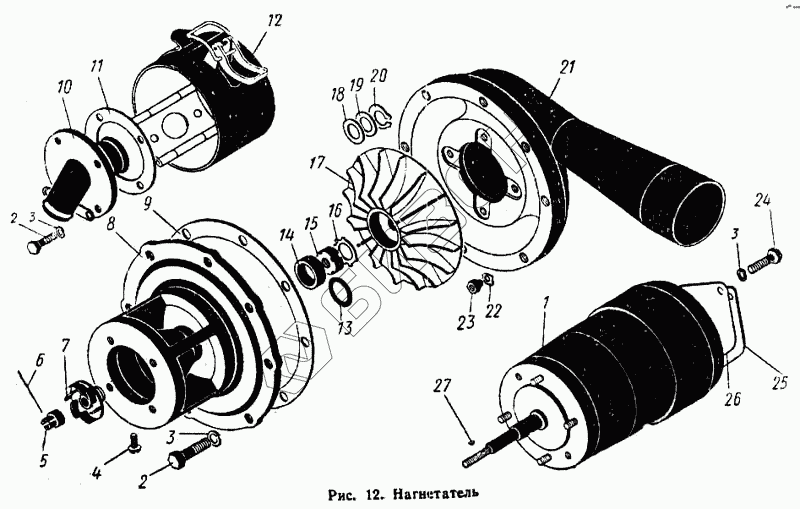

Графический каталог запасных частей к технике: ПТЗ К-700. Нагнетатель
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.15.01.000-4 | 700.15.01.000-4 | Нагнетатель |
Загрузка ...
|
|
| 1 | 700.15.01.080-1 | Электродвигатель 220 вт, 12 в |
Загрузка ...
|
|
| 2 | Болт М6Х18-021 ГОСТ 7805-62 | Болт М6Х18-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 3 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 4 | Винт М6Х10-001 ГОСТ 1489-62 | Винт М6Х10-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 5 | 700.15.01.025-1 | Гайка |
Загрузка ...
|
|
| 6 | Проволока КО 1Х60 мм ГОСТ 792-67 | Проволока КО 1Х60 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 7 | 700.15.01.014-2 | Крыльчатка |
Загрузка ...
|
|
| 8 | 700.15.01.012-3 | Корпус |
Загрузка ...
|
|
| 9 | 700.15.01.076-00 | Прокладка |
Загрузка ...
|
|
| 10 | 700.15.01.013-2 | Патрубок |
Загрузка ...
|
|
| 11 | 700.15.01.084--00 | Прокладка (комплект) |
Загрузка ...
|
|
| 12 | 700.15.01.130 | Крышка в сборе |
Загрузка ...
|
|
| 13 | Кольцо ВЭ-25 ГОСТ 9301-59 | Кольцо ВЭ-25 ГОСТ 9301-59 |
Загрузка ...
|
|
| 14 | 700.15.01.110 | Манжета в сборе |
Загрузка ...
|
|
| 15 | Гайка II М12Х1,25 ГОСТ 11871-66 | Гайка II М12Х1,25 ГОСТ 11871- 66 |
Загрузка ...
|
|
| 16 | Шайба стопорная 12-006 ГОСТ 11371-68 | Шайба стопорная 12-006 ГОСТ 11371-68 |
Загрузка ...
|
|
| 17 | 700.15.01.015-2 | Крыльчатка |
Загрузка ...
|
|
| 18 | 700.15.01.059-1 | Кольцо |
Загрузка ...
|
|
| 19 | 700.15.01.059-2 | Кольцо |
Загрузка ...
|
|
| 20 | Кольцо НЭ-12 ГОСТ 9301-59 | Кольцо НЭ-12 ГОСТ 9301-59 |
Загрузка ...
|
|
| 21 | 700.15.01.011-1 | Улитка |
Загрузка ...
|
|
| 22 | 70015.01.018 | Шайба стопорная |
Загрузка ...
|
|
| 23 | 700.15.01.017 | Гайка |
Загрузка ...
|
|
| 24 | Болт М6Х12-021 ГОСТ 7805-62 | Болт М6Х12-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 25 | 700.15.01.083 | Крышка |
Загрузка ...
|
|
| 26 | 700.15.01.082 | Прокладка |
Загрузка ...
|
|
| 27 | Шпонка сегментная 3Х3,7 ГОСТ 8795-68 | Шпонка сегментная 3Х3,7 ГОСТ 8795-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
