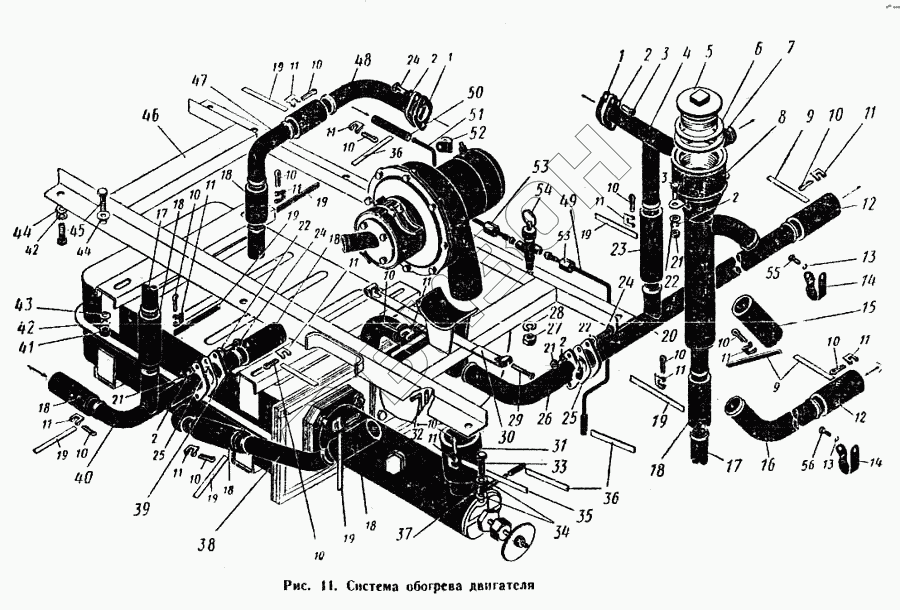

Графический каталог запасных частей к технике: ПТЗ К-700. Система обогрева двигателя
1
1
2
2
2
2
2
3
3
4
5
6
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
13
13
14
14
15
16
17
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
21
21
21
22
22
22
23
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
46
47
48
49
50
51
52
53
53
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.15.04.000-5 | 700.15.04.000-5 | Трубопроводы системы обогрела |
Загрузка ...
|
|
| 700.15.00.000-6 | 700.15.00.000-6 | Система обогрева |
Загрузка ...
|
|
| 1 | 700.15.00.034 | Прокладка |
Загрузка ...
|
|
| 2 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 3 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 4 | 700.15.04.200 | Труба в сборе |
Загрузка ...
|
|
| 5 | 700.00.17.024-2 | Пробка |
Загрузка ...
|
|
| 6 | 700.00.17.011 | Кольцо |
Загрузка ...
|
|
| 7 | 700.13.00.057 | Прокладка |
Загрузка ...
|
|
| 8 | 700.15.04.210-2 | Горловина заливная |
Загрузка ...
|
|
| 9 | Лента ХЛ-400 | Лента ХЛ-400 |
Загрузка ...
|
|
| 10 | Шплинт хомутика ХШ | Шплинт хомутика ХШ |
Загрузка ...
|
|
| 11 | Рамка хомутика ХР | Рамка хомутика ХР |
Загрузка ...
|
|
| 12 | Рукав 1У32-15Х90 | Рукав 1У32-15Х90 |
Загрузка ...
|
|
| 13 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 14 | Хомутик подвесной одноместный ХПО 32Х7Ц6 | Хомутик подвесной одноместный ХПО 32Х7Ц6Хр |
Загрузка ...
|
|
| 15 | Рукав 1У32-15Х120 | Рукав 1У32-15Х120 |
Загрузка ...
|
|
| 16 | 700.15.04.057 | Труба |
Загрузка ...
|
|
| 17 | 700.15.04.058 | Труба |
Загрузка ...
|
|
| 18 | Рукав 1У28-15Х90 | Рукав 1У28-15Х90 |
Загрузка ...
|
|
| 19 | Лента ХЛ-350 | Лента ХЛ-350 |
Загрузка ...
|
|
| 20 | 700.15.04.130-4 | Труба а сборе |
Загрузка ...
|
|
| 21 | Гайка М8 кл. 2-011 ГОСТ 5927-62 | Гайка М8 кл. 2-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 22 | Шайба 8-001 ГОСТ 11371-68 | Шайба 8-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 23 | Рукав 1У28-15Х170 | Рукав 1У28-15Х170 |
Загрузка ...
|
|
| 24 | Болт М8Х30-021 ГОСТ 7808-62 | Болт М8Х30-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 25 | 700.15.00.061 | Прокладка |
Загрузка ...
|
|
| 26 | 700.15.04.170-5 | Трубка в сборе |
Загрузка ...
|
|
| 27 | Гайка М12Х1,25-011 ГОСТ 5927-62 | Гайка М12Х1,25-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 28 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 29 | 700.15.00.047 | Винт |
Загрузка ...
|
|
| 30 | 700.15.00.110 | Лента в сборе |
Загрузка ...
|
|
| 31 | Рукав 4У54-15Х95 | Рукав 4У54-15Х95 |
Загрузка ...
|
|
| 32 | 700.15.00.078-1 | Змеевик |
Загрузка ...
|
|
| 33 | 700.11.00.039 | Болт зажимной |
Загрузка ...
|
|
| 34 | Прокладка 12Х18 | Прокладка 12Х18 |
Загрузка ...
|
|
| 35 | Лента ХЛ-525 | Лента ХЛ-525 |
Загрузка ...
|
|
| 36 | Лента ХЛ-200 | Лента ХЛ-200 |
Загрузка ...
|
|
| 37 | 700.15.04.090-3 | Труба в сборе |
Загрузка ...
|
|
| 38 | 700.15.04.083-03 | Труба |
Загрузка ...
|
|
| 39 | 700.15.04.180-2 | Труба в сборе |
Загрузка ...
|
|
| 40 | 700.15.04.120-2 | Труба в сборе |
Загрузка ...
|
|
| 41 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 42 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 43 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 44 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 45 | Болт М10Х30-021 ГОСТ 7808--62 | Болт М10Х30-021 ГОСТ 7808--62 |
Загрузка ...
|
|
| 46 | 700.15.00.090-5 | Рама в сборе |
Загрузка ...
|
|
| 47 | 700.15.04.083-02 | Труба |
Загрузка ...
|
|
| 48 | 700.15.04.150-1 | Труба а сборе |
Загрузка ...
|
|
| 49 | 700.15.04.080-4 | Труба в сборе |
Загрузка ...
|
|
| 50 | Рукав 1У8-15Х80 | Рукав 1У8-15Х80 |
Загрузка ...
|
|
| 51 | 700.15.04.110-3 | Трубка в сборе |
Загрузка ...
|
|
| 52 | Хомутик подвесной одноместный ХПО 8Х9Ц6Х | Хомутик подвесной одноместный ХПО 8Х9Ц6Хр |
Загрузка ...
|
|
| 53 | 700.15.04.026 | Гайка накидная |
Загрузка ...
|
|
| 54 | 700.15.00.070-2 | Кран |
Загрузка ...
|
|
| 55 | Болт М6Х16-021 ГОСТ 7808-62 | Болт М6Х16-021 ГОСТ 7808-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
