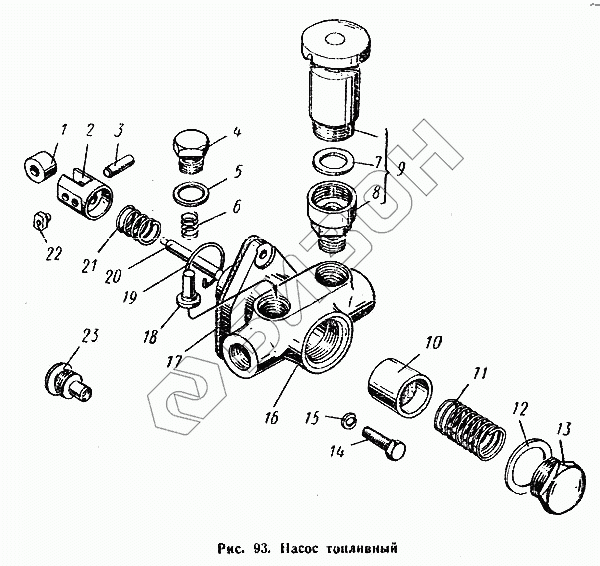

Графический каталог запасных частей к технике: ПТЗ К-700. Насос топливный
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 258926-П29 | 258926-П29 | Штифт |
Загрузка ...
|
|
| 236-1106216-В | 236-1106216-В | Корпус топливного насоса |
Загрузка ...
|
|
| 236-1106222 | 236-1106222 | Шток толкателя с втулкой в сборе |
Загрузка ...
|
|
| 236-1106302 | 236-1106302 | Шток поршня насоса |
Загрузка ...
|
|
| 236-1106292 | 236-1106292 | Цилиндр ручного насоса |
Загрузка ...
|
|
| 236-1106314 | 236-1106314 | Тарелка рукоятки |
Загрузка ...
|
|
| 236-1106268 | 236-1106268 | Седло клапана |
Загрузка ...
|
|
| 236-1106312 | 236-1106312 | Рукоятка ручного насоса в сборе |
Загрузка ...
|
|
| 236-1106316 | 236-1106316 | Рукоятка ручного насоса |
Загрузка ...
|
|
| 236-1106298 | 236-1106298 | Поршень ручного насоса в сборе |
Загрузка ...
|
|
| 236-1106300 | 236-1106300 | Поршень ручного насоса |
Загрузка ...
|
|
| 236-1106210-А2 | 236-1106210-А2 | Насос топливный в сборе |
Загрузка ...
|
|
| 1 | 236-1106242 | Ролик толкателя |
Загрузка ...
|
|
| 2 | 236-1106240 | Толкатель поршня |
Загрузка ...
|
|
| 3 | 236-1106244 | Ось ролика |
Загрузка ...
|
|
| 4 | 236-1106276 | Пробка клапана |
Загрузка ...
|
|
| 5 | 312367-П | Шайба |
Загрузка ...
|
|
| 5 | 312367-П | Шайба |
Загрузка ...
|
|
| 6 | 236-1106272 | Пружина клапана |
Загрузка ...
|
|
| 7 | 236-1106306-А | Прокладка поршня |
Загрузка ...
|
|
| 8 | 236-1106322 | Корпус цилиндра с втулкой в сборе |
Загрузка ...
|
|
| 9 | 236-1106288 | Насос ручной в сборе |
Загрузка ...
|
|
| 10 | 236-1106228 | Поршень топливного насоса |
Загрузка ...
|
|
| 11 | 236-1106232 | Пружина поршня |
Загрузка ...
|
|
| 12 | 312368-П | Шайба |
Загрузка ...
|
|
| 13 | 236-1106234 | Пробка пружины |
Загрузка ...
|
|
| 14 | 201420-П29 | Болт крепления топливных трубок |
Загрузка ...
|
|
| 15 | 252134-П29 | Шайба пружинная |
Загрузка ...
|
|
| 16 | 236-1106212-А2 | Корпус топливного насоса в сборе |
Загрузка ...
|
|
| 17 | 236-1106285 | Прокладка топливного насоса |
Загрузка ...
|
|
| 18 | 236-1106264 | Клапан топливного насоса |
Загрузка ...
|
|
| 19 | 236-1106256 | Кольцо стопорное толкателя |
Загрузка ...
|
|
| 20 | 236-1106252-Б | Шток толкателя |
Загрузка ...
|
|
| 21 | 236-1106248 | Пружина толкателя |
Загрузка ...
|
|
| 22 | 236-1106246 | Сухарь толкателя |
Загрузка ...
|
|
| 23 | 236-1106223 | Втулка штока толкателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
