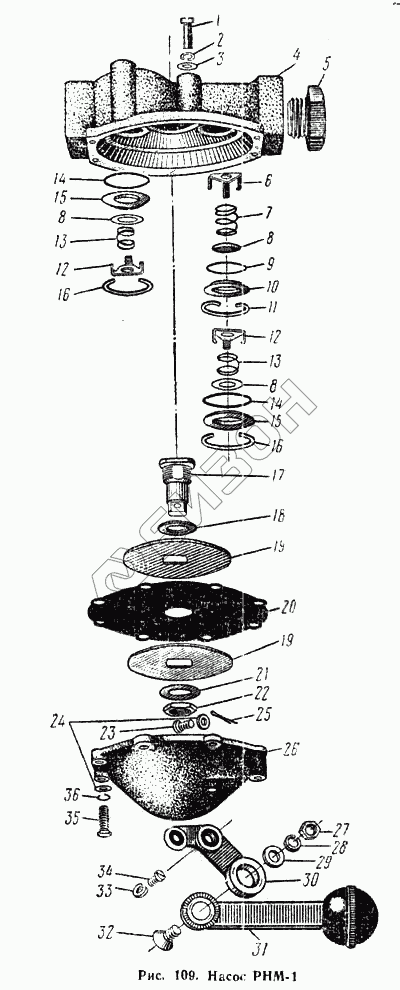

Графический каталог запасных частей к технике: ПТЗ К-700. Насос РНМ-1
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
23
24
25
26
27
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РНМ-1 | РНМ-1 | Ручной бензиновый насос |
Загрузка ...
|
|
| 1 | 300ТА-6-14 | Болт |
Загрузка ...
|
|
| 2 | Шайба пружинная 6Н | Шайба пружинная 6Н |
Загрузка ...
|
|
| 3 | 3402А-Т-6-12 | Шайба |
Загрузка ...
|
|
| 4 | РМ-101 | Корпус |
Загрузка ...
|
|
| 5 | 307.002 | Заглушка |
Загрузка ...
|
|
| 6 | РМ-112 | Пружинодержатель редукционного клапана |
Загрузка ...
|
|
| 7 | 443.001 | Пружина |
Загрузка ...
|
|
| 8 | РМ-113 | Тарелка редукционного клапана |
Загрузка ...
|
|
| 9 | 212.001 | Кольцо |
Загрузка ...
|
|
| 10 | РМ-119 | Корпус редукционного клапана |
Загрузка ...
|
|
| 11 | РМ-120А | Кольцо стопорное редукционного клапана |
Загрузка ...
|
|
| 12 | РМ-118 | Пружинодержатель |
Загрузка ...
|
|
| 13 | 443.002 | Пружина |
Загрузка ...
|
|
| 14 | 212.002 | Кольцо |
Загрузка ...
|
|
| 15 | РМ-117 | Корпус клапана |
Загрузка ...
|
|
| 16 | РМ-116 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | РМ-105А | Болт мембраны |
Загрузка ...
|
|
| 18 | 388.004 | Прокладка тарелки |
Загрузка ...
|
|
| 19 | РМ-104 | Тарелка |
Загрузка ...
|
|
| 20 | РМ-103 | Мембрана |
Загрузка ...
|
|
| 21 | РМ-108 | Замок |
Загрузка ...
|
|
| 22 | 474.006 | Гайка |
Загрузка ...
|
|
| 23 | РМ-109 | Ось болта мембраны |
Загрузка ...
|
|
| 23 | Шайба пружинная 8Н | Шайба пружинная 8Н |
Загрузка ...
|
|
| 24 | 3402А-0.8-5-10 | Шайба |
Загрузка ...
|
|
| 25 | Шплинт 1,5Х12-001 | Шплинт 1,5Х12-001 |
Загрузка ...
|
|
| 26 | РМ-15 | Крышка в сборе |
Загрузка ...
|
|
| 27 | 3301А-3 | Гайка |
Загрузка ...
|
|
| 29 | Шайба 3402А-1-8-11 | Шайба 3402А-1-8-11 |
Загрузка ...
|
|
| 30 | РМ-14А | Рычаг |
Загрузка ...
|
|
| 31 | РМ-16 | Рукоятка в сборе |
Загрузка ...
|
|
| 32 | 3063А-8-26 | Болт |
Загрузка ...
|
|
| 33 | РМ-115 | Замок |
Загрузка ...
|
|
| 34 | РМ-123 | Ось рычага |
Загрузка ...
|
|
| 35 | 466.001 | Болт |
Загрузка ...
|
|
| 36 | Шайба пружинная 5Н | Шайба пружинная 5Н |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
