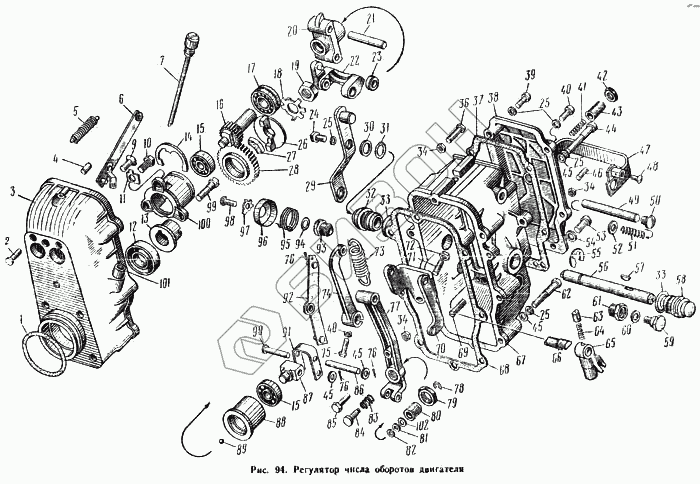

Графический каталог запасных частей к технике: ПТЗ К-700. Регулятор числа оборотов
1
2
3
4
5
6
7
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
27
28
29
30
31
32
33
33
34
34
34
36
37
38
39
40
41
42
43
44
45
45
45
45
46
47
48
49
51
51
52
53
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
76
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-3110056 | 236-3110056 | Втулка груза регулятора |
Загрузка ...
|
|
| 236-1110446 | 236-1110446 | Втулка пальца рычага рейки |
Загрузка ...
|
|
| 250508-П29 | 250508-П29 | Гайка |
Загрузка ...
|
|
| 236-1110040-А | 236-1110040-А | Державка грузов со стаканом в сборе |
Загрузка ...
|
|
| 313978-П29 | 313978-П29 | Заглушка |
Загрузка ...
|
|
| 313955-П15 | 313955-П15 | Заглушка втулки вала рычага пружины |
Загрузка ...
|
|
| 313010-П15 | 313010-П15 | Заклепка |
Загрузка ...
|
|
| 236-1110020-В | 236-1110020-В | Корпус регулятора в сборе |
Загрузка ...
|
|
| 238НБ-1110125-А | 238НБ-1110125-А | Крышка регулятора в сборе |
Загрузка ...
|
|
| 236-1110130-А | 236-1110130-А | Кулиса в сборе |
Загрузка ...
|
|
| 236-1110060 | 236-1110060 | Муфта грузов в сборе |
Загрузка ...
|
|
| 236-1110534 | 236-1110534 | Ось ролика груза |
Загрузка ...
|
|
| 317838-П | 317838-П | Палец |
Загрузка ...
|
|
| 313701-П | 313701-П | Палец рейки |
Загрузка ...
|
|
| 317839-П | 317839-П | Палец рычага рейки |
Загрузка ...
|
|
| 236-1110458 | 236-1110458 | Планка тяги рейки пружинная |
Загрузка ...
|
|
| 238НБ-1110388 | 238НБ-1110388 | Поводок скобы кулисы |
Загрузка ...
|
|
| 926200 | 926200 | Подшипник муфты грузов |
Загрузка ...
|
|
| 236-1110382-А | 236-1110382-А | Скоба кулисы |
Загрузка ...
|
|
| 236-1110456 | 236-1110456 | Тяга рейки |
Загрузка ...
|
|
| 1 | 236-1111196 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | 260003-П15 | Палец пружины рычага рейки |
Загрузка ...
|
|
| 3 | 236-1110022-А | Корпус регулятора |
Загрузка ...
|
|
| 4 | 258639-П15 | Штифт |
Загрузка ...
|
|
| 5 | 236-1110448 | Пружина рычага рейки |
Загрузка ...
|
|
| 6 | 236-1110454 | Тяга рейки с пружинной планкой в сборе |
Загрузка ...
|
|
| 7 | 236-1110206-Б | Указатель уровня масла в сборе |
Загрузка ...
|
|
| 9 | 311200-П29 | Винт крепления корпуса регулятора |
Загрузка ...
|
|
| 10 | 310139-П15 | Болт |
Загрузка ...
|
|
| 11 | 312529-П15 | Шайба стопорная |
Загрузка ...
|
|
| 12 | 236-1111186-А | Сальник корпуса регулятора с пружиной в сборе |
Загрузка ...
|
|
| 13 | 236-1110518-Б | Втулка ведущей шестерни |
Загрузка ...
|
|
| 14 | 236-1310564-Б | Кольцо пружинное |
Загрузка ...
|
|
| 15 | 926200 | Подшипник муфты грузов |
Загрузка ...
|
|
| 16 | 236-1110051-Б | Валик державки грузов |
Загрузка ...
|
|
| 17 | 50202 | Шарикоподшипник валика державки грузов |
Загрузка ...
|
|
| 18 | 312556-П15 | Шайба стопорная |
Загрузка ...
|
|
| 19 | 250634-П15 | Гайка |
Загрузка ...
|
|
| 20 | 236-1110046-Б | Державка грузов |
Загрузка ...
|
|
| 21 | 236-1110049 | Ось грузов регулятора |
Загрузка ...
|
|
| 22 | 236-1110045 | Груз регулятора в сборе |
Загрузка ...
|
|
| 23 | 236-1110532 | Ролик груза регулятора |
Загрузка ...
|
|
| 24 | 201418-П15 | Болт |
Загрузка ...
|
|
| 25 | 252154-П29 | Шайба пружинная |
Загрузка ...
|
|
| 25 | 252154-П29 | Шайба пружинная |
Загрузка ...
|
|
| 25 | 252154-П29 | Шайба пружинная |
Загрузка ...
|
|
| 26 | 236-1110521 | Фланец втулки ведущей шестерни |
Загрузка ...
|
|
| 27 | 236-1110517-Б | Сухарь ведущей шестерни |
Загрузка ...
|
|
| 28 | 236-1110516-Б | Шестерня регулятора ведущая |
Загрузка ...
|
|
| 29 | 238НБ-1110149 | Рычаг управления регулятором в сборе |
Загрузка ...
|
|
| 30 | 312347-П15 | Шайба |
Загрузка ...
|
|
| 31 | 236-1110482 | Кольцо вала рычага пружины уплотнительное |
Загрузка ...
|
|
| 32 | 236-1110476-Б | Втулка вала рычага пружины |
Загрузка ...
|
|
| 33 | 236-1110479 | Кольцо втулки вала уплотнительное |
Загрузка ...
|
|
| 34 | 250508-П29 | Гайка |
Загрузка ...
|
|
| 34 | 250503-П29 | Гайка |
Загрузка ...
|
|
| 36 | 310308-П15 | Болт регулировочный |
Загрузка ...
|
|
| 37 | 236-1110499-А | Прокладка крышки смотрового люка |
Загрузка ...
|
|
| 38 | 236-1110496 | Крышка смотрового люка в сборе |
Загрузка ...
|
|
| 39 | 222525-П15 | Винт крепления крышки смотрового люка |
Загрузка ...
|
|
| 40 | 310611-П15 | Винт крепления крышки смотрового люка |
Загрузка ...
|
|
| 41 | 236-1110490 | Пружина буферная |
Загрузка ...
|
|
| 42 | 31511-П15 | Контргайка корпуса буферной пружины |
Загрузка ...
|
|
| 43 | 236-1110492 | Корпус буферной пружины |
Загрузка ...
|
|
| 44 | 310612-П15 | Винт крепления крышки регулятора |
Загрузка ...
|
|
| 45 | 312370-П15 | Шайба |
Загрузка ...
|
|
| 45 | 312370-П15 | Шайба |
Загрузка ...
|
|
| 45 | 312370-П15 | Шайба |
Загрузка ...
|
|
| 46 | 236-1110200 | Винт регулировочный |
Загрузка ...
|
|
| 47 | 238НБ-1110380-А | Скоба кулисы в сборе |
Загрузка ...
|
|
| 48 | 220077-П29 | Винт |
Загрузка ...
|
|
| 49 | 236-1110088 | Ось рычагов |
Загрузка ...
|
|
| 51 | 236-1110089 | Пружина компенсационная |
Загрузка ...
|
|
| 51 | 312442-П | Шайба |
Загрузка ...
|
|
| 52 | 312700-П15 | Шайба |
Загрузка ...
|
|
| 53 | 222580-П29 | Винт |
Загрузка ...
|
|
| 55 | 236-1110471 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 56 | 236-1110467 | Вал рычага пружины |
Загрузка ...
|
|
| 57 | 314003-П | Шпонка сегментная |
Загрузка ...
|
|
| 58 | 236-1110474-Б | Втулка вала рычага пружины в сборе |
Загрузка ...
|
|
| 59 | 236-1110390 | Ось скобы |
Загрузка ...
|
|
| 60 | 310608-П15 | Винт-заглушка |
Загрузка ...
|
|
| 60 | 312353-П | Шайба уплотнительная |
Загрузка ...
|
|
| 61 | 236-1110392 | Ввертыш оси скобы |
Загрузка ...
|
|
| 62 | 222539-П15 | Винт крепления крышки регулятора |
Загрузка ...
|
|
| 63 | 236-1110372-Б | Фиксатор кулисы |
Загрузка ...
|
|
| 64 | 236-1110374-Б | Пружина фиксатора |
Загрузка ...
|
|
| 65 | 236-1110132-Б | Кулиса |
Загрузка ...
|
|
| 66 | 236-1110136-Б | Ось кулисы |
Загрузка ...
|
|
| 67 | 236-1110129-В2 | Крышка регулятора |
Загрузка ...
|
|
| 68 | 236-1110154-А | Прокладка крышки регулятора |
Загрузка ...
|
|
| 69 | 236-1110201 | Винт регулировочный |
Загрузка ...
|
|
| 70 | 236-1110080 | Рычаг двуплечий |
Загрузка ...
|
|
| 71 | 242519-П15 | Винт регулировочный |
Загрузка ...
|
|
| 72 | 250511-П15 | Гайка |
Загрузка ...
|
|
| 73 | 236-1110462 | Пружина регулятора |
Загрузка ...
|
|
| 74 | 236-1110466-А | Рычаг пружины |
Загрузка ...
|
|
| 75 | 201418-П15 | Болт |
Загрузка ...
|
|
| 76 | 258012-П15 | Шплинт разводной |
Загрузка ...
|
|
| 76 | 258012-П15 | Шплинт разводной |
Загрузка ...
|
|
| 77 | 238НБ-1110406 | Рычаг регулятора |
Загрузка ...
|
|
| 78 | 236-1110418 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 79 | 311512-П15 | Контргайка |
Загрузка ...
|
|
| 80 | 236-1110416 | Корпус пружины корректора |
Загрузка ...
|
|
| 81 | 236-1110141 | Шайба |
Загрузка ...
|
|
| 82 | 236-1110140 | Шайба |
Загрузка ...
|
|
| 83 | 236-1110414 | Пружина корректора |
Загрузка ...
|
|
| 84 | 236-1110412 | Корректор |
Загрузка ...
|
|
| 85 | 310305-П29 | Болт регулировочный |
Загрузка ...
|
|
| 86 | 236-1110066 | Ось упорной пяты |
Загрузка ...
|
|
| 87 | 236-1110065 | Пята упорная |
Загрузка ...
|
|
| 88 | 236-1110062 | Муфта грузов |
Загрузка ...
|
|
| 89 | 236-1110064 | Шарик |
Загрузка ...
|
|
| 90 | 317849-П15 | Палец |
Загрузка ...
|
|
| 91 | 236-1110433 | Серьга регулятора |
Загрузка ...
|
|
| 92 | 236-1110440 | Рычаг рейки в сборе |
Загрузка ...
|
|
| 93 | 236-1110134-Б | Ввертыш оси кулисы |
Загрузка ...
|
|
| 94 | 236-1110394 | Кольцо оси кулисы уплотнительное |
Загрузка ...
|
|
| 95 | 236-1110396 | Пружина скобы кулисы возвратная |
Загрузка ...
|
|
| 96 | 236-1110398 | Крышка возвратной пружины |
Загрузка ...
|
|
| 97 | 236-1110262 | Шайба скобы |
Загрузка ...
|
|
| 98 | 201416-П29 | Болт |
Загрузка ...
|
|
| 99 | 330140-П15 | Болт |
Загрузка ...
|
|
| 100 | 236-1110558-Б | Стакан подшипников валика державки |
Загрузка ...
|
|
| 101 | 236-1110209-Б | Втулка |
Загрузка ...
|
|
| 102 | 312652-П15 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
