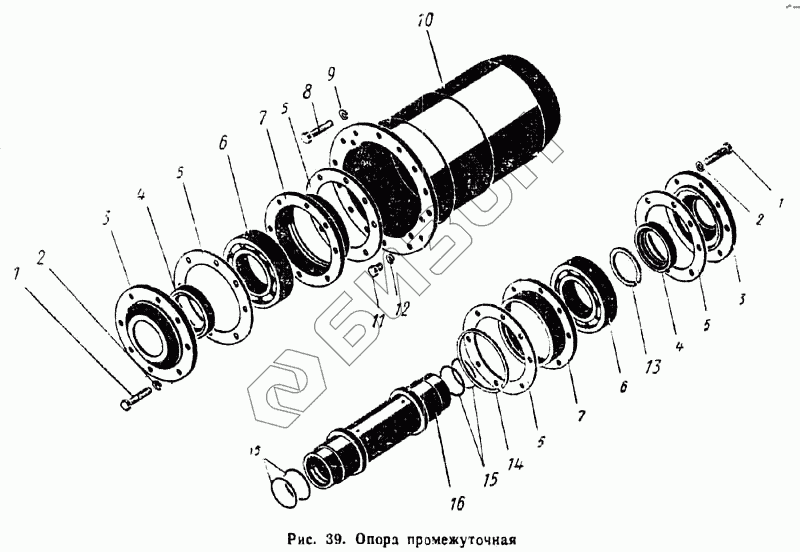

Графический каталог запасных частей к технике: ПТЗ К-700. Опора промежуточная
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.22.13.000-1 | 700.22.13.000-1 | Опора промежуточная |
Загрузка ...
|
|
| 700.22.13.030-1 | 700.22.13.030-1 | Крышка в сборе |
Загрузка ...
|
|
| 1 | Болт М10Х35-021 ГОСТ 7808-62 | Болт М10Х35-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 2 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 3 | 700.22.13.024-2 | Крышка |
Загрузка ...
|
|
| 4 | Уплотнение ЛК БСК-85-110-12/14 | Уплотнение ЛК БСК-85-110-12/14 |
Загрузка ...
|
|
| 5 | 700.22.13.029 | Прокладка |
Загрузка ...
|
|
| 6 | Шарикоподшипник 218 ГОСТ 8338-57 | Шарикоподшипник 218 ГОСТ 8338-57 |
Загрузка ...
|
|
| 7 | 700.22.13.022-1 | Стакан |
Загрузка ...
|
|
| 8 | Болт М10Х30-021 ГОСТ 7808-62 | Болт М10Х30-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 9 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 10 | 700.22.13.021 | Корпус |
Загрузка ...
|
|
| 11 | Пробка шестигранная М10Х1 | Пробка шестигранная М10Х1 |
Загрузка ...
|
|
| 12 | Прокладка 10Х16 | Прокладка 10Х16 |
Загрузка ...
|
|
| 13 | Кольцо НЭ-90 ГОСТ 9301-59 | Кольцо НЭ-90 ГОСТ 9301-59 |
Загрузка ...
|
|
| 14 | Кольцо ВЭ-160 ГОСТ 9301-59 | Кольцо ВЭ-160 ГОСТ 9301-59 |
Загрузка ...
|
|
| 15 | Кольцо Н1-75Х62-4 ГОСТ 9833-61 | Кольцо Н1-75Х62-4 ГОСТ 9833- 61 |
Загрузка ...
|
|
| 16 | 700.22.13.026-1 | Вал полый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
