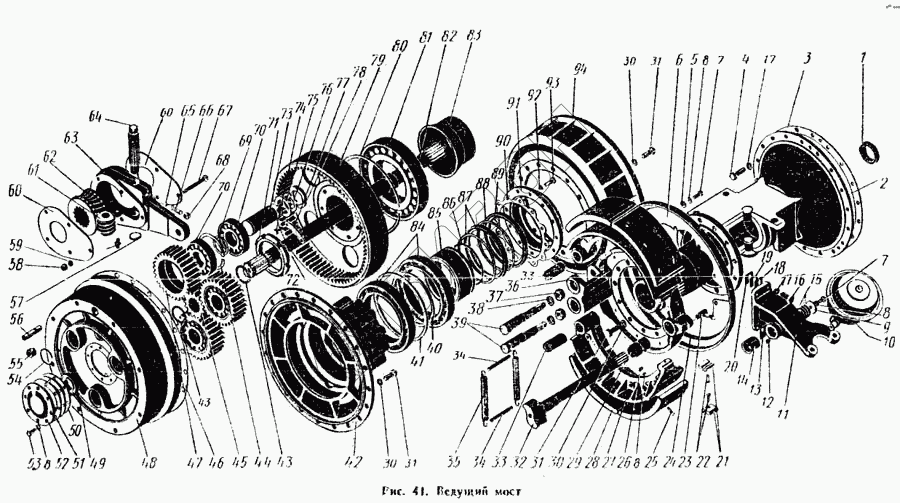

Графический каталог запасных частей к технике: ПТЗ К-700. Ведущий мост
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.23.00.090-1 | 700.23.00.090-1 | Водило в сборе |
Загрузка ...
|
|
| 700.23.00.060 | 700.23.00.060 | Колодка тормоза верхняя в сборе |
Загрузка ...
|
|
| 700.23.00.070 | 700.23.00.070 | Колодка тормоза нижняя в сборе |
Загрузка ...
|
|
| 700.23.00.200 | 700.23.00.200 | Кронштейн в сборе |
Загрузка ...
|
|
| 700.23.00.000 | 700.23.00.000 | Мост ведущий |
Загрузка ...
|
|
| 700.23.00.020-1 | 700.23.00.020-1 | Рычаг тормоза в сборе |
Загрузка ...
|
|
| 700.23.00.050-1 | 700.23.00.050-1 | Суппорт тормоза в сборе |
Загрузка ...
|
|
| 1 | Уплотнение ЛК 2СК-60-85-10,5/16,5 | Уплотнение ЛК 2СК-60-85-10,5/16,5 |
Загрузка ...
|
|
| 2 | 700.23.00.010-1 | Кожух полуоси в сборе |
Загрузка ...
|
|
| 3 | 700.23.00.033 | Прокладка |
Загрузка ...
|
|
| 4 | Болт М16Х1,5Х50-106 45Х ГОСТ 7805-62 | Болт М16Х1,5Х50-106 45Х ГОСТ 7805-62 |
Загрузка ...
|
|
| 5 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 6 | 700.23.00.117 | Козырек |
Загрузка ...
|
|
| 7 | Болт М10Х20-020 ГОСТ 7808-62 | Болт М10Х20-020 ГОСТ 7808- 62 |
Загрузка ...
|
|
| 8 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 9 | 700.23.00.036 | Шайба |
Загрузка ...
|
|
| 10 | 700.23.00.180 | Камера тормозная в сборе |
Загрузка ...
|
|
| 11 | 700.23.00.074-3 | Кронштейн |
Загрузка ...
|
|
| 12 | Масленка 1-А1 ГОСТ 1303-56 | Масленка 1-А1 ГОСТ 1303- 56 |
Загрузка ...
|
|
| 13 | 700.23.00.122 | Планка |
Загрузка ...
|
|
| 14 | 700.23.00.076-1 | Втулка |
Загрузка ...
|
|
| 15 | 700.23.00.038 | Прокладка |
Загрузка ...
|
|
| 16 | Болт М16Х1,5Х40-106-45Х ГОСТ 7805-62 | Болт М16Х1,5Х40-106-45Х ГОСТ 7805-62 |
Загрузка ...
|
|
| 17 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 18 | 700.23.00.121-01 | Прокладка |
Загрузка ...
|
|
| 19 | 700.23.00.121-02 | Прокладка |
Загрузка ...
|
|
| 20 | 700.23.00.121-03 | Прокладка |
Загрузка ...
|
|
| 21 | 700.23.00.082 | Сухарь |
Загрузка ...
|
|
| 22 | Винт М8Х25-001 ГОСТ 1490-62 | Винт М8Х25-001 ГОСТ 1490-62 |
Загрузка ...
|
|
| 23 | 700.23.00.112 | Бонка |
Загрузка ...
|
|
| 24 | 700.23.00.118 | Козырек |
Загрузка ...
|
|
| 25 | Винт М10Х35-001 ГОСТ 1490-62 | Винт М10Х35-001 ГОСТ 1490-62 |
Загрузка ...
|
|
| 26 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927- 62 |
Загрузка ...
|
|
| 27 | 700.23.00.079 | Колодка тормоза |
Загрузка ...
|
|
| 28 | 700.23.00.081 | Накладка |
Загрузка ...
|
|
| 29 | 700.23.00.083-1 | Втулка |
Загрузка ...
|
|
| 30 | Шайба пружинная 18Н ГОСТ 6402-61 | Шайба пружинная 18Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 31 | Болт М18Х1,5Х40-101-45Х ГОСТ 7805-62 | Болт М18Х1,5Х40-101-45Х ГОСТ 7805-62 |
Загрузка ...
|
|
| 32 | 700.23.00.018-1 | Кулак |
Загрузка ...
|
|
| 33 | 700.23.00.083 | Втулка |
Загрузка ...
|
|
| 34 | 700.23.00.084 | Палец |
Загрузка ...
|
|
| 35 | 700.23.00.035-1 | Пружина |
Загрузка ...
|
|
| 36 | 700.23.00.077-1 | Суппорт тормоза |
Загрузка ...
|
|
| 37 | Гайка М24-011 ГОСТ 5927-62 | Гайка М24-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 38 | Шайба пружинная 24Н ГОСТ 6402-61 | Шайба пружинная 24Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 39 | 700.23.00.016 | Ось тормозной колодки |
Загрузка ...
|
|
| 40 | 700.23.00.031-3 | Кольцо |
Загрузка ...
|
|
| 41 | 700.23.00.031-5 | Кольцо |
Загрузка ...
|
|
| 42 | 700.23.00.085-1 | Ступица |
Загрузка ...
|
|
| 43 | Кольцо НЭ-60 ГОСТ 9301-59 | Кольцо НЭ-60 ГОСТ 9301-59 |
Загрузка ...
|
|
| 44 | Кольцо ВЭ-130 ГОСТ 9301-59 | Кольцо ВЭ-130 ГОСТ 9301-59 |
Загрузка ...
|
|
| 45 | 700.23.00.027 | Шестерня солнечная |
Загрузка ...
|
|
| 46 | 700.23.00.023 | Прокладка |
Загрузка ...
|
|
| 47 | 700.23.00.032 | Сателлит |
Загрузка ...
|
|
| 48 | 700.23.00.087 | Водило |
Загрузка ...
|
|
| 49 | Шарикоподшипник 209 ГОСТ 8338-57 | Шарикоподшипник 209 ГОСТ 8338-57 |
Загрузка ...
|
|
| 50 | 700.23.00.029-1 | Прокладка |
Загрузка ...
|
|
| 51 | 700.23.00.029-2 | Прокладка |
Загрузка ...
|
|
| 52 | 700.23.00.028 | Крышка |
Загрузка ...
|
|
| 53 | Болт М10Х30-020 ГОСТ 7808-62 | Болт М10Х30-020 ГОСТ 7808-62 |
Загрузка ...
|
|
| 54 | 700.23.00.124 | Кольцо пружинное |
Загрузка ...
|
|
| 55 | Пробка КГ-1-020 ГОСТ 12718-67 | Пробка КГ-1-020 ГОСТ 12718-67 |
Загрузка ...
|
|
| 56 | Кольцо У-0Х150-4 ГОСТ 9833-61 | Кольцо У-0Х150-4 ГОСТ 9833-61 |
Загрузка ...
|
|
| 56 | 700.23.00.089 | Шпилька |
Загрузка ...
|
|
| 57 | Заглушка 20 ГОСТ 3111-67 | Заглушка-20 ГОСТ 31 11- 67 |
Загрузка ...
|
|
| 58 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927- 62 |
Загрузка ...
|
|
| 59 | Шайба пружинная 6Н ГОСТ -6402-61 | Шайба пружинная 6Н ГОСТ -6402-61 |
Загрузка ...
|
|
| 60 | 700.23.00.068-1 | Крышка |
Загрузка ...
|
|
| 61 | 700.23.00.067 | Червяк |
Загрузка ...
|
|
| 62 | 700.23.00.065-1 | Шестерня червячная |
Загрузка ...
|
|
| 63 | 700.23.00.064-1 | Рычаг тормоза |
Загрузка ...
|
|
| 64 | 700.23.00.066 | Ось червяка |
Загрузка ...
|
|
| 65 | Шарик БV 5,556 мм ГОСТ 3722-60 | Шарик БV 5,556 мм ГОСТ 3722-60 |
Загрузка ...
|
|
| 66 | 700.23.00.069-1 | Пружина фиксатора |
Загрузка ...
|
|
| 67 | Болт М6Х55-021-ГОСТ 7811-62 | Болт М6Х55-021- ГОСТ 781 1-62 |
Загрузка ...
|
|
| 68 | Пробка 7009-0225 | Пробка 7009-0225 |
Загрузка ...
|
|
| 69 | 700.23.00.031-2 | Кольцо |
Загрузка ...
|
|
| 70 | Роликоподшипник 12312К ГОСТ 8328-57 | Роликоподшипник 12312К ГОСТ 8328-57 |
Загрузка ...
|
|
| 71 | 700.23.00.026 | Гайка |
Загрузка ...
|
|
| 72 | Проволока КО 16Х250 мм ГОСТ 792-67 | Проволока КО 16Х250 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 73 | 700.23.00.088 | Ось -сателлита |
Загрузка ...
|
|
| 74 | Болт М8Х20-020 ГОСТ 7808-62 | Болт М8Х20-020 ГОСТ 7808-62 |
Загрузка ...
|
|
| 75 | 700.23.00.034 | Шайба |
Загрузка ...
|
|
| 76 | Шайба 56 ГОСТ 11872-66 | Шайба 56 ГОСТ 11872-66 |
Загрузка ...
|
|
| 77 | 700.23.00.025-1 | Планка стопорная |
Загрузка ...
|
|
| 78 | Гайка ПМ56Х2-100 ГОСТ И871-66 | Гайка ПМ56Х2-100 ГОСТ И871-66 |
Загрузка ...
|
|
| 79 | 700.23.00.024-1 | Шестерня венечная |
Загрузка ...
|
|
| 80 | 700.23.00.125 | Кольцо пружинное |
Загрузка ...
|
|
| 81 | Роликоподшипник ГОСТ 8328-57 | Роликоподшипник ГОСТ 8328 - 57 |
Загрузка ...
|
|
| 82 | 700.23.00.012-1 | Полуось |
Загрузка ...
|
|
| 83 | 700.23.00.021 | Втулка распорная |
Загрузка ...
|
|
| 84 | Шарикоподшипник 130 ГОСТ 8338-57 | Шарикоподшипник 130 ГОСТ 8338-57 |
Загрузка ...
|
|
| 85 | 700.23.00.011-1 | Втулка |
Загрузка ...
|
|
| 87 | Пружина АСК 180-2 | Пружина АСК 180-2 |
Загрузка ...
|
|
| 88 | 700.23.00.100 | Манжета в сборе |
Загрузка ...
|
|
| 89 | 700.23.00.190 | Манжета в сборе |
Загрузка ...
|
|
| 90 | 700.23.00.017 | Прокладка |
Загрузка ...
|
|
| 91 | 700.23.00.013-6 | Крышка |
Загрузка ...
|
|
| 92 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 93 | Болт М1 2Х35-021 ГОСТ 7808-62 | Болт М1 2Х35-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 94 | 700.23.00.015 | Барабан тормозной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
