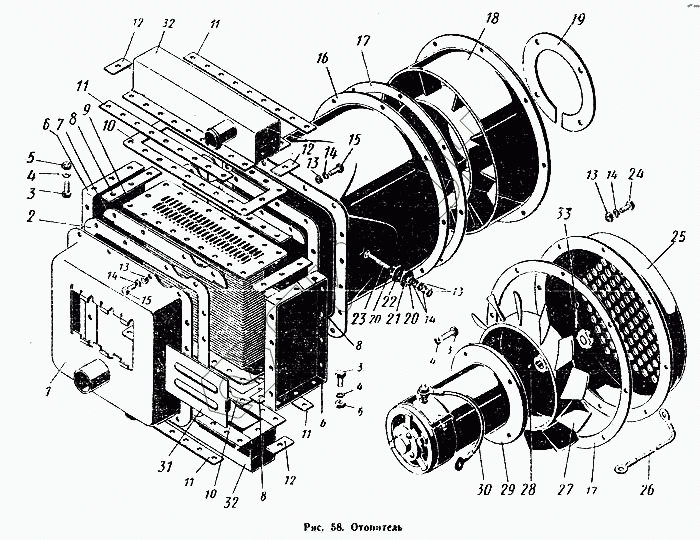

Графический каталог запасных частей к технике: ПТЗ К-700. Отопитель
1
2
3
3
3
4
4
4
5
5
6
6
7
8
8
8
9
10
10
11
11
11
11
12
12
12
13
13
13
13
14
14
14
14
15
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.81.01.010-3 | 700.81.01.010-3 | Радиатор отопителя |
Загрузка ...
|
|
| 700.81.01.000-3 | 700.81.01.000-3 | Отопитель |
Загрузка ...
|
|
| 1 | 700.81.01.040-1 | Кожух (в сборе с дет. 700.87.01.031) |
Загрузка ...
|
|
| 2 | 700.81.01.014-1 | Прокладка |
Загрузка ...
|
|
| 3 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 4 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 5 | Гайка М8-016 ГОСТ 2524-62 | Гайка М8-016 ГОСТ 2524-62 |
Загрузка ...
|
|
| 6 | 700.81.01.037 | Боковина |
Загрузка ...
|
|
| 7 | 700.81.01.036-1 | Угольник |
Загрузка ...
|
|
| 8 | 700.81.01.038 | Прокладка |
Загрузка ...
|
|
| 9 | 700.81.01.070-1 | Сердцевина радиатора |
Загрузка ...
|
|
| 10 | 700.81.01.039 | Прокладка |
Загрузка ...
|
|
| 11 | 700.81.01.016 | Планка |
Загрузка ...
|
|
| 12 | 700.81.01.041 | Планка |
Загрузка ...
|
|
| 13 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 14 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 15 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 16 | 700.81.01.030-2 | Кожух в сборе |
Загрузка ...
|
|
| 17 | 700.81.01.052 | Прокладка |
Загрузка ...
|
|
| 18 | 700.81.01.011 | Спрямляющий аппарат |
Загрузка ...
|
|
| 19 | 700.81.01.051 | Прокладка |
Загрузка ...
|
|
| 20 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 21 | 700.81.01.034 | Втулка |
Загрузка ...
|
|
| 22 | 700.81.01.033 | Втулка |
Загрузка ...
|
|
| 23 | Болт М6Х35-021 ГОСТ 7811-62 | Болт М6Х35-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 24 | Болт М6Х25-021 ГОСТ 7805-62 | Болт М6Х25-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 25 | 700.81.01.013-1 | Колпак |
Загрузка ...
|
|
| 26 | 700.81.01.050-1 | Провод |
Загрузка ...
|
|
| 27 | 700.81.01.012-1 | Рабочее колесо |
Загрузка ...
|
|
| 28 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 | Шпонка сегментная 3Х6,5 ГОСТ 8795-58 |
Загрузка ...
|
|
| 29 | 700.81.01.020 | Электродвигатель МЭ22 |
Загрузка ...
|
|
| 30 | 700.81.01.090 | Провод |
Загрузка ...
|
|
| 31 | 700.81.01.031 | Задвижка |
Загрузка ...
|
|
| 32 | 700.81.01.060-2 | Коллектор в сборе |
Загрузка ...
|
|
| 33 | Шплинт 2Х20-001 ГОСТ 397-66 | Шплинт 2Х20-001 ГОСТ 397-66 |
Загрузка ...
|
