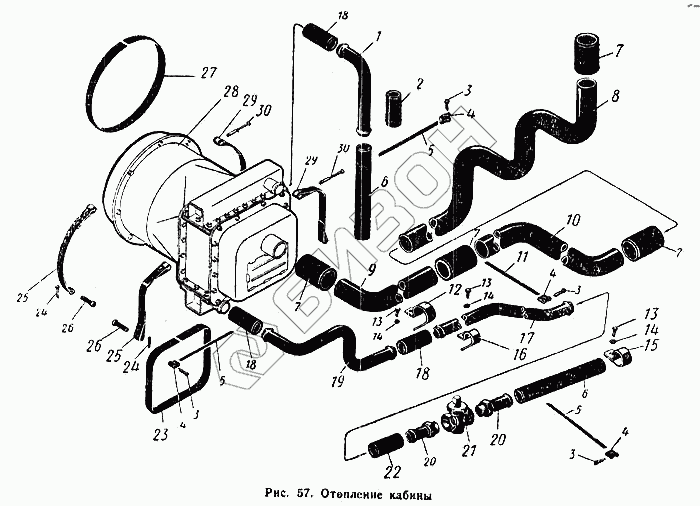

Графический каталог запасных частей к технике: ПТЗ К-700. Отопление кабины
1
2
3
3
3
3
4
4
4
4
5
5
5
6
6
7
7
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
18
18
19
20
20
21
22
23
24
24
25
25
26
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.81.00.000-3 | 700.81.00.000-3 | Отопление и вентиляция кабины |
Загрузка ...
|
|
| 700.81.05.010-1 | 700.81.05.010-1 | Кран |
Загрузка ...
|
|
| 1 | 700.81.05.022-02 | Труба |
Загрузка ...
|
|
| 2 | Рукав 1У28-15Х50 | Рукав 1У28-15Х50 |
Загрузка ...
|
|
| 3 | Шплинт ХШ | Шплинт ХШ |
Загрузка ...
|
|
| 4 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 5 | Лента ХЛ-350 | Лента ХЛ-350 |
Загрузка ...
|
|
| 6 | Рукав 1У28-15Х350 | Рукав 1У28-15Х350 |
Загрузка ...
|
|
| 7 | Рукав 1У28-15Х80 | Рукав 1У28-15Х80 |
Загрузка ...
|
|
| 8 | 700.81.05.021-05 | Труба |
Загрузка ...
|
|
| 9 | 700.81.05.021-01 | Труба |
Загрузка ...
|
|
| 10 | 700.81.05.021-02 | Труба |
Загрузка ...
|
|
| 11 | Лента ХЛ-500 | Лента ХЛ-500 |
Загрузка ...
|
|
| 12 | Хомутик подвесной одноместный ХПО-48Х7 | Хомутик подвесной одноместный ХПО-48Х7 |
Загрузка ...
|
|
| 13 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 14 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 15 | Хомутик подвесной одноместный ХПО-30Х7 | Хомутик подвесной одноместный ХПО-30Х7 |
Загрузка ...
|
|
| 16 | Хомутик подвесной одноместный ХПО-40Х7 | Хомутик подвесной одноместный ХПО-40Х7 |
Загрузка ...
|
|
| 17 | 700.81.05.022-03 | Труба |
Загрузка ...
|
|
| 18 | Рукав 1У28-15Х80 | Рукав 1У28-15Х80 |
Загрузка ...
|
|
| 19 | 700.81.05.022-01 | Труба |
Загрузка ...
|
|
| 20 | 700.81.05.030-1 | Штуцер в сборе |
Загрузка ...
|
|
| 21 | 700.81.05.020-1 | Кран муфтовый 25-10 ГОСТ 2704-66 |
Загрузка ...
|
|
| 22 | Рукав 1У28-15Х250 | Рукав 1У28-15Х250 |
Загрузка ...
|
|
| 23 | 700.81.00.024-02 | прокладка |
Загрузка ...
|
|
| 24 | Шплинт 1,6Х16-001 ГОСТ 397-66 | Шплинт 1,6Х16-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 25 | 700.81.00.020-3 | Лента в сборе |
Загрузка ...
|
|
| 26 | Ось 2-8Х/5/Х40-100 ГОСТ 9650-66 | Ось 2-8Х/5/Х40-100 ГОСТ 9650-66 |
Загрузка ...
|
|
| 27 | 700.81.00.024-01 | Прокладка |
Загрузка ...
|
|
| 28 | 700.81.01.000-3 | Отопитель |
Загрузка ...
|
|
| 29 | 700.81.00.020-1 | Лента в сборе |
Загрузка ...
|
|
| 30 | 700.15.00.047 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
