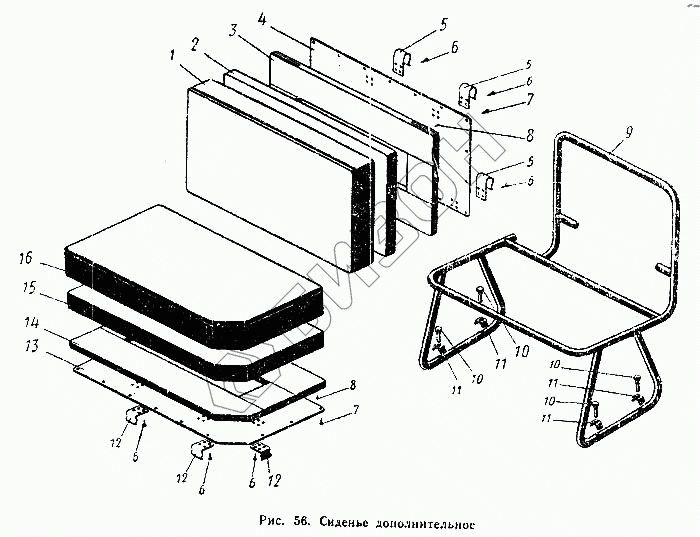

Графический каталог запасных частей к технике: ПТЗ К-700. Сиденье дополнительное
1
2
3
4
5
5
5
6
6
6
6
6
6
7
7
8
8
9
10
10
10
10
11
11
11
11
12
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.69.00.000-2 | 700.69.00.000-2 | Сиденье дополнительное |
Загрузка ...
|
|
| 700.69.05.000-2 | 700.69.05.000-2 | Спинка сиденья |
Загрузка ...
|
|
| 700.00.69.000-2 | 700.00.69.000-2 | Установка дополнительного сиденья |
Загрузка ...
|
|
| 700.69.03.000-4 | 700.69.03.000-4 | Подушка сиденья |
Загрузка ...
|
|
| 1 | 700.69.05.020-1 | Чехол спинки |
Загрузка ...
|
|
| 2 | 700.69.05.012-2 | Подушка |
Загрузка ...
|
|
| 3 | 700.69.05.030 | Рамка в сборе |
Загрузка ...
|
|
| 4 | 700.69.05.011-2 | Лист |
Загрузка ...
|
|
| 5 | 700.68.05.017 | Клипс |
Загрузка ...
|
|
| 6 | Шуруп 4Х20 ГОСТ 1144-60 | Шуруп 4Х20 ГОСТ 1144-60 |
Загрузка ...
|
|
| 7 | Шуруп А4Х20 ГОСТ 1145-60 | Шуруп А4Х20 ГОСТ 1145-60 |
Загрузка ...
|
|
| 8 | Гвоздь «тэкс» | Гвоздь «тэкс» |
Загрузка ...
|
|
| 9 | 700.69.01.000-4 | Остов сиденья |
Загрузка ...
|
|
| 10 | Болт М8Х40-021 ГОСТ 7811-62 | Болт М8Х40-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 11 | 700.00.69.011 | Шайба |
Загрузка ...
|
|
| 12 | 700.69.03.013 | Клипс |
Загрузка ...
|
|
| 13 | 700.69.03.011-2 | Лист |
Загрузка ...
|
|
| 14 | 700.69.03.010-2 | Рамка а сборе |
Загрузка ...
|
|
| 15 | 700.69.03.012-3 | Подушка |
Загрузка ...
|
|
| 16 | 700.69.03.020-3 | Чехол сиденья |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
