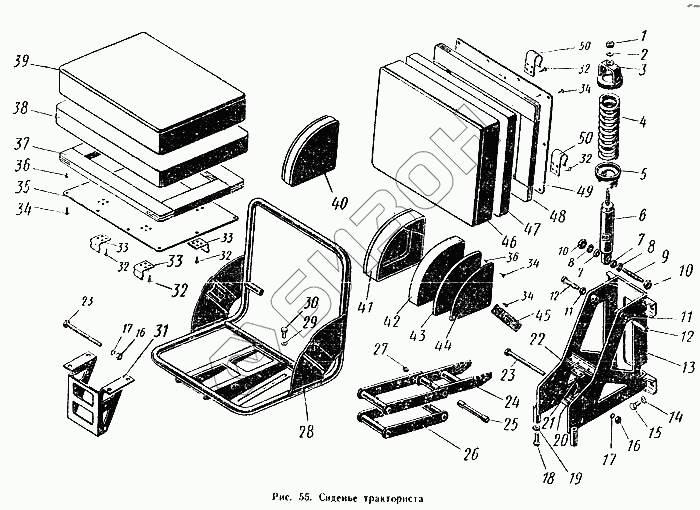

Графический каталог запасных частей к технике: ПТЗ К-700. Сиденье тракториста
1
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
32
32
32
33
33
33
34
34
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.68.03.030-1 | 700.68.03.030-1 | Подушка левая |
Загрузка ...
|
|
| 700.68.04.000-2 | 700.68.04.000-2 | Механизм регулировки сиденья тракториста |
Загрузка ...
|
|
| 700.00.68.000-3 | 700.00.68.000-3 | Установка сиденья тракториста |
Загрузка ...
|
|
| 700.68.05.000 | 700.68.05.000 | Спинка сиденья тракториста |
Загрузка ...
|
|
| 700.68.03.010-1 | 700.68.03.010-1 | Подушка сиденья тракториста |
Загрузка ...
|
|
| 700.63.00.000-3 | 700.63.00.000-3 | Сиденье тракториста |
Загрузка ...
|
|
| 1 | 700.68.04.054 | Гайка |
Загрузка ...
|
|
| 2 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371- 68 |
Загрузка ...
|
|
| 3 | 700.68.04.100 | Кронштейн верхний |
Загрузка ...
|
|
| 4 | 700.68.04.036 | Пружина |
Загрузка ...
|
|
| 5 | 700.68.04.110 | Кронштейн нижний |
Загрузка ...
|
|
| 6 | 700.68.04.120 | Амортизатор |
Загрузка ...
|
|
| 7 | 700.68.00.011 | Втулке резиновая |
Загрузка ...
|
|
| 8 | Шайба 16-001 ГОСТ 11371-68 | Шайба 16-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 9 | 700.68.04.035 | Ось |
Загрузка ...
|
|
| 10 | Гайка М16Х1,5-011 ГОСТ 5927-62 | Гайка М16Х1,5-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 11 | Гайка М16-011 ГОСТ 5927-62 | Гайка М16-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 12 | Винт М16Х130-011 ГОСТ 1481-64 | Винт М16Х130-011 ГОСТ 1481-64 |
Загрузка ...
|
|
| 13 | 700.68.04.070-1 | Кронштейн сиденья в сборе |
Загрузка ...
|
|
| 14 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 15 | Болт М12Х25-021 ГОСТ 7808-62 | Болт М12Х25-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 16 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 17 | Шайба пружинная 8Н ГОСТ 5402-61 | Шайба пружинная 8Н ГОСТ 5402- 61 |
Загрузка ...
|
|
| 18 | Болт М12Х50-021 ГОСТ 7811-62 | Болт М12Х50-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 19 | Гайка М12Х2-011 ГОСТ 5927-62 | Гайка М12Х2-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 20 | Винт М5Х20-001 ГОСТ 1489-62 | Винт М5Х20-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 21 | Шайба 5-001 ГОСТ 11371-68 | Шайба 5-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 22 | 700.68.04.032 | Упор |
Загрузка ...
|
|
| 23 | 700.68.04.034 | Болт |
Загрузка ...
|
|
| 24 | 700.68.04.080 | Рычаг в сборе |
Загрузка ...
|
|
| 25 | 700.68.04.033 | Ось |
Загрузка ...
|
|
| 26 | 700.68.04.090 | Рычаг в сборе |
Загрузка ...
|
|
| 27 | Масленка 1-А1 ГОСТ 1303-56 | Масленка 1-А1 ГОСТ 1303-56 |
Загрузка ...
|
|
| 28 | 700.68.01.000-4 | Остов сиденья тракториста |
Загрузка ...
|
|
| 29 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371- 68 |
Загрузка ...
|
|
| 30 | Болт М10Х25-021 ГОСТ 7808-62 | Болт М10Х25-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 31 | 700.68.04.130 | Кронштейн в сборе |
Загрузка ...
|
|
| 32 | Шуруп 4Х20 ГОСТ 1144-60 | Шуруп 4Х20 ГОСТ 1144- 60 |
Загрузка ...
|
|
| 33 | 700.69.03.013 | Клипс |
Загрузка ...
|
|
| 34 | Шуруп А4Х20 ГОСТ 1145-60 | Шуруп А4Х20 ГОСТ 1145-60 |
Загрузка ...
|
|
| 35 | 700.68.03.011 | Донышко |
Загрузка ...
|
|
| 36 | Гвоздь «тэкс» №13 | Гвоздь «тэкс» №13 |
Загрузка ...
|
|
| 37 | 700.68.03.050 | Рамка в сборе |
Загрузка ...
|
|
| 38 | 700.68.03.012-1 | Набивка |
Загрузка ...
|
|
| 39 | 700.68.03.040-1 | Чехол сиденья |
Загрузка ...
|
|
| 40 | 700.68.03.020-1 | Подушка правая |
Загрузка ...
|
|
| 41 | 700.68.03.070-2 | Чехол левый |
Загрузка ...
|
|
| 42 | 700.68.03.018-1 | Набивка |
Загрузка ...
|
|
| 43 | 700.68.03.017-1 | Дно |
Загрузка ...
|
|
| 44 | 700.68.03.023-1 | Донышко |
Загрузка ...
|
|
| 45 | 700.68.03.024 | Планка |
Загрузка ...
|
|
| 46 | 700.68.05.010 | Чехол сиденья |
Загрузка ...
|
|
| 47 | 700.68.05.012 | Набивка |
Загрузка ...
|
|
| 48 | 700.68.05.020 | Рамка в сборе |
Загрузка ...
|
|
| 49 | 700.68.05.013 | Донышко |
Загрузка ...
|
|
| 50 | 700.68.05.017 | Клипс |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
