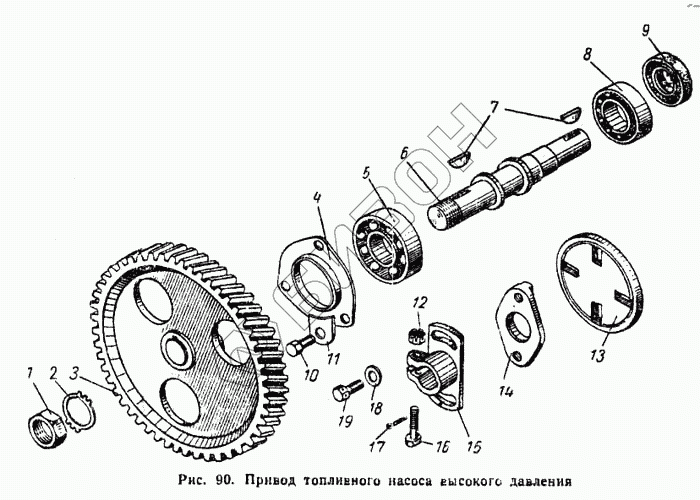

Графический каталог запасных частей к технике: ПТЗ К-700. Привод топливного насоса высокого давления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236-1029120-Б | 236-1029120-Б | Шестерня ведомая привода топливного насоса с валом в сборе |
Загрузка ...
|
|
| 236-1029260-Б | 236-1029260-Б | Полумуфта привода топливного насоса в сборе |
Загрузка ...
|
|
| 1 | 250661-П2 | Гайка стяжная |
Загрузка ...
|
|
| 2 | 312510-П2 | Шайба стяжной гайки стопорная |
Загрузка ...
|
|
| 3 | 236-1029122 | Шестерня ведомая привода топливного насоса |
Загрузка ...
|
|
| 4 | 236-1308107 | Фланец упорный |
Загрузка ...
|
|
| 5 | 305 | Шарикоподшипник вала ведомой шестерни радиальный |
Загрузка ...
|
|
| 6 | 236-1029154-Б | Вал ведомой шестерни привода топливного насоса |
Загрузка ...
|
|
| 7 | 314008-П2 | Шпонка сегментная |
Загрузка ...
|
|
| 8 | 205К | Шарикоподшипник вала ведомой шестерни радиальный |
Загрузка ...
|
|
| 9 | 236-1029240 | Сальник с пружиной в сборе |
Загрузка ...
|
|
| 10 | 201456-П29 | Болт крепления сапуна |
Загрузка ...
|
|
| 11 | 312532-П2 | Шайба стопорная |
Загрузка ...
|
|
| 12 | 311609-П2 | Гайка |
Загрузка ...
|
|
| 13 | 236-1029276-Б | Шайба полумуфты привода топливного насоса в сборе |
Загрузка ...
|
|
| 14 | 236-1029268-Б | Полумуфта привода топливного насоса |
Загрузка ...
|
|
| 15 | 236-1029264-Б | Фланец полумуфты привода топливного насоса |
Загрузка ...
|
|
| 16 | 236-1029284 | Болт фланца полумуфты стяжной |
Загрузка ...
|
|
| 17 | 258025-П2 | Шплинт разводной |
Загрузка ...
|
|
| 18 | 252006-П2 | Шайба |
Загрузка ...
|
|
| 19 | 310147-П15 | Болт крепления фланца полумуфты |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
