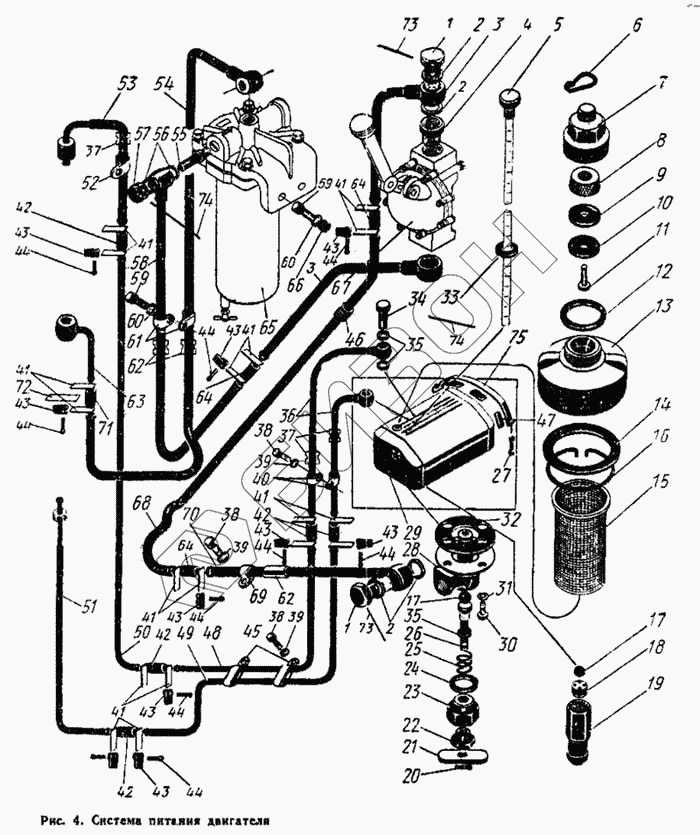

Графический каталог запасных частей к технике: ПТЗ К-700. Система питания двигателя
1
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
38
38
38
39
39
39
40
41
41
41
41
41
41
41
42
42
42
42
43
43
43
43
43
43
43
43
43
44
44
44
44
44
44
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
60
61
62
62
63
64
64
64
65
66
67
68
69
70
71
72
73
73
74
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.11.03.000 | 700.11.03.000 | Пробка топливного бака |
Загрузка ...
|
|
| 700.11.23.000-1 | 700.11.23.000-1 | Краник в сборе |
Загрузка ...
|
|
| 700.11.00.000-2 | 700.11.00.000-2 | Система питания двигателя |
Загрузка ...
|
|
| 1 | 700.11.00.038 | Болт зажимной |
Загрузка ...
|
|
| 2 | Прокладка 20Х30 | Прокладка 20Х30 |
Загрузка ...
|
|
| 3 | 700.11.04.270-1 | Труба в сборе |
Загрузка ...
|
|
| 4 | 700.11.00.037 | Штуцер |
Загрузка ...
|
|
| 5 | 700.11.00.060-1 | Линейка топливомера в сборе |
Загрузка ...
|
|
| 6 | 700.11.00.015 | Крючок для цепи |
Загрузка ...
|
|
| 7 | 700.11.03.012 | Пробка |
Загрузка ...
|
|
| 8 | 700.11.03.016 | Набивка |
Загрузка ...
|
|
| 9 | 700.11.03.014 | Прокладка |
Загрузка ...
|
|
| 10 | 700.11.03.013 | Шайба |
Загрузка ...
|
|
| 11 | Болт М8Х16-021 ГОСТ 7308-62 | Болт М8Х16-021 ГОСТ 7308- 62 |
Загрузка ...
|
|
| 12 | Прокладка 50Х60 | Прокладка 50Х60 |
Загрузка ...
|
|
| 13 | 700.11.03.052 | Крышка |
Загрузка ...
|
|
| 14 | 700.11.03.011 | Прокладка |
Загрузка ...
|
|
| 15 | 700.11.00.090 | Фильтр топливного бака |
Загрузка ...
|
|
| 16 | 700.11.00.011 | Кольцо пружинное |
Загрузка ...
|
|
| 17 | Шарик БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 18 | 700.11.00.014 | Шайба специальная |
Загрузка ...
|
|
| 19 | 700.11.00.013 | Штуцер |
Загрузка ...
|
|
| 20 | Шплинт 3,2Х20-001 ГОСТ 397-66 | Шплинт 3,2Х20-001 ГОСТ 397- 66 |
Загрузка ...
|
|
| 21 | 700.11.23.016 | Ручка краника |
Загрузка ...
|
|
| 22 | 700.11.23.015 | Штуцер |
Загрузка ...
|
|
| 23 | 700.11.23.013 | Штуцер |
Загрузка ...
|
|
| 24 | 700.11.23.017 | Прокладка |
Загрузка ...
|
|
| 25 | 700.11.23.018 | Пружина |
Загрузка ...
|
|
| 26 | 700.11.23.012 | Упор |
Загрузка ...
|
|
| 27 | 700.46.00.150 | Стяжка |
Загрузка ...
|
|
| 28 | 700.11.23.011-1 | Корпус краника |
Загрузка ...
|
|
| 29 | 700.11.01.000-1 | Бак топливный |
Загрузка ...
|
|
| 30 | Болт М10Х20-021 ГОСТ 7808-62 | Болт М10Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 31 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 32 | 700.11.00.012 | Прокладка |
Загрузка ...
|
|
| 33 | Прокладка 14Х24 | Прокладка 14Х24 |
Загрузка ...
|
|
| 34 | 700.11.00.039 | Болт зажимной |
Загрузка ...
|
|
| 35 | Прокладка 12Х18 | Прокладка 12Х18 |
Загрузка ...
|
|
| 36 | 700.11.04.150 | Труба в сборе |
Загрузка ...
|
|
| 37 | Втулка 8 | Втулка 8 |
Загрузка ...
|
|
| 38 | Болт М6Х16-021 ГОСТ 7805-62 | Болт М6Х16-021 ГОСТ 7805-62 |
Загрузка ...
|
|
| 39 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 40 | Хомутик подвеской одноместный ХПО-10Х7 | Хомутик подвеской одноместный ХПО-10Х7 |
Загрузка ...
|
|
| 41 | Лента ХЛ-300 | Лента ХЛ-300 |
Загрузка ...
|
|
| 42 | Рукав 1У8-1 5Х100 | Рукав 1У8-1 5Х100 |
Загрузка ...
|
|
| 43 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 44 | Шплинт ХШ | Шплинт ХШ |
Загрузка ...
|
|
| 45 | Хомутик подвесной многоместный ХПМ-4Х16Х | Хомутик подвесной многоместный ХПМ-4Х16Х7 |
Загрузка ...
|
|
| 46 | 700.11.00.035-1 | Кольцо уплотнительное |
Загрузка ...
|
|
| 47 | 700.11.00.032-1 | Прокладка |
Загрузка ...
|
|
| 48 | 700.11.04.036-01 | Труба |
Загрузка ...
|
|
| 49 | 700.11.04.036-06 | Труба |
Загрузка ...
|
|
| 50 | 700.11.04.036-05 | Труба |
Загрузка ...
|
|
| 51 | 700.11.04.160 | Труба в сборе |
Загрузка ...
|
|
| 52 | Хомутик подвеской одноместный ХПО-10Х9 | Хомутик подвеской одноместный ХПО-10Х9 |
Загрузка ...
|
|
| 53 | 700.11.04.190-2 | Труба в сборе |
Загрузка ...
|
|
| 54 | 700.11.04.170-3 | Труба в сбое |
Загрузка ...
|
|
| 55 | 700.11.00.044 | Штуцер |
Загрузка ...
|
|
| 56 | Прокладка 16Х22 | Прокладка 16Х22 |
Загрузка ...
|
|
| 57 | 700.11.00.045 | Гайка глухая |
Загрузка ...
|
|
| 58 | 700.11.04.280-1 | Труба в сборе |
Загрузка ...
|
|
| 59 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 60 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 61 | Хомутик подвесной одноместный ХПО-15Х9 | Хомутик подвесной одноместный ХПО-15Х9 |
Загрузка ...
|
|
| 62 | Втулка 12 | Втулка 12 |
Загрузка ...
|
|
| 63 | 700.11.04.180-3 | Труба в сборе |
Загрузка ...
|
|
| 64 | Рукав 1У12-15Х100 | Рукав 1У12-15Х100 |
Загрузка ...
|
|
| 65 | 700.11.00.100 | Фильтр грубой очистки топлива в сборе |
Загрузка ...
|
|
| 66 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 67 | 700.11.00.080 | Насос РНМ-1 |
Загрузка ...
|
|
| 68 | 700.11.04.035-2 | Труба |
Загрузка ...
|
|
| 69 | Хомутик подвесной одноместный ХПО-15Х7 | Хомутик подвесной одноместный ХПО-15Х7 |
Загрузка ...
|
|
| 70 | 700.11.04.120-01 | Труба в сборе |
Загрузка ...
|
|
| 71 | Рукав 1У12-15Х150 | Рукав 1У12-15Х150 |
Загрузка ...
|
|
| 72 | Лента ХЛ-500 | Лента ХЛ-500 |
Загрузка ...
|
|
| 73 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | Проволока КО 1,6Х300 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 74 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | Проволока КО 1,6Х250 мм ГОСТ 792-67 |
Загрузка ...
|
|
| 75 | 700.11.00.110 | Лента в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
