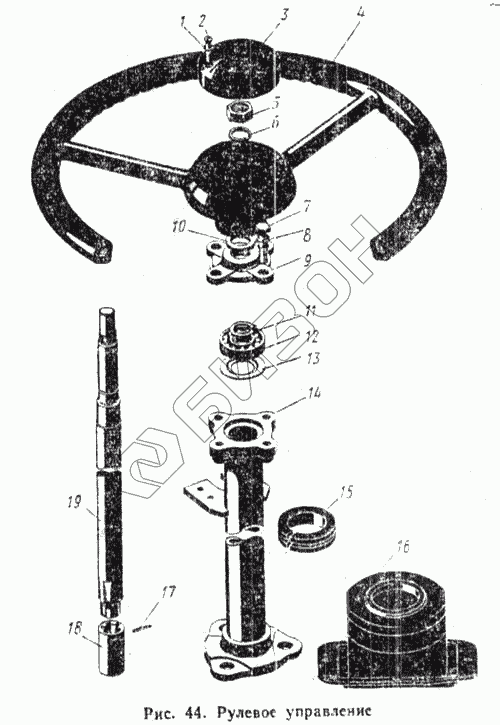

Графический каталог запасных частей к технике: ПТЗ К-700. Рулевое управление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.34.01.110 | 700.34.01.110 | Колонка рулевого управления |
Загрузка ...
|
|
| 700.34.01.000-3 | 700.34.01.000-3 | Управление рулевое |
Загрузка ...
|
|
| 700.34.01.070 | 700.34.01.070 | Вал в сборе |
Загрузка ...
|
|
| 1 | Шайба 5-006 ГОСТ 11371-68 | Шайба 5-006 ГОСТ 11371-68 |
Загрузка ...
|
|
| 2 | Шуруп 4Х30 ГОСТ 1489-62 | Шуруп 4Х30 ГОСТ 1489-62 |
Загрузка ...
|
|
| 3 | 706.34.01.015 | Заглушка |
Загрузка ...
|
|
| 4 | 700.34.01.040 | Колесо рулевое |
Загрузка ...
|
|
| 5 | Гайка М16Х1,5 ГОСТ 5927-62 | Гайка М16Х1,5 ГОСТ 5927-62 |
Загрузка ...
|
|
| 6 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 7 | Болт М8Х40-021 ГОСТ 7311-62 | Болт М8Х40-021 ГОСТ 7311-62 |
Загрузка ...
|
|
| 8 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 9 | 700.34.01.025 | Крышка |
Загрузка ...
|
|
| 10 | Кольцо СП 30-19-3,5 ГОСТ 6308-61 | Кольцо СП 30-19-3,5 ГОСТ 6308-61 |
Загрузка ...
|
|
| 11 | Кольцо НЭ-20 ГОСТ 93 01-39 | Кольцо НЭ-20 ГОСТ 93 01- 39 |
Загрузка ...
|
|
| 12 | Шарикоподшипник сферический 1204 ГОСТ 57 | Шарикоподшипник сферический 1204 ГОСТ 5720-51 |
Загрузка ...
|
|
| 13 | 700.34.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 700.34.01.080 | Колонка в сборе |
Загрузка ...
|
|
| 15 | 700.34.01.022 | Вкладыш |
Загрузка ...
|
|
| 16 | 700.34.01.023 | Кожух |
Загрузка ...
|
|
| 17 | Штифт цилиндрический 3Пр2/2аХ28 ГОСТ 312 | Штифт цилиндрический 3Пр2/2аХ28 ГОСТ 3128-60 |
Загрузка ...
|
|
| 18 | 700.34.01.012 | Муфта |
Загрузка ...
|
|
| 19 | 700.34.01.011-1 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
