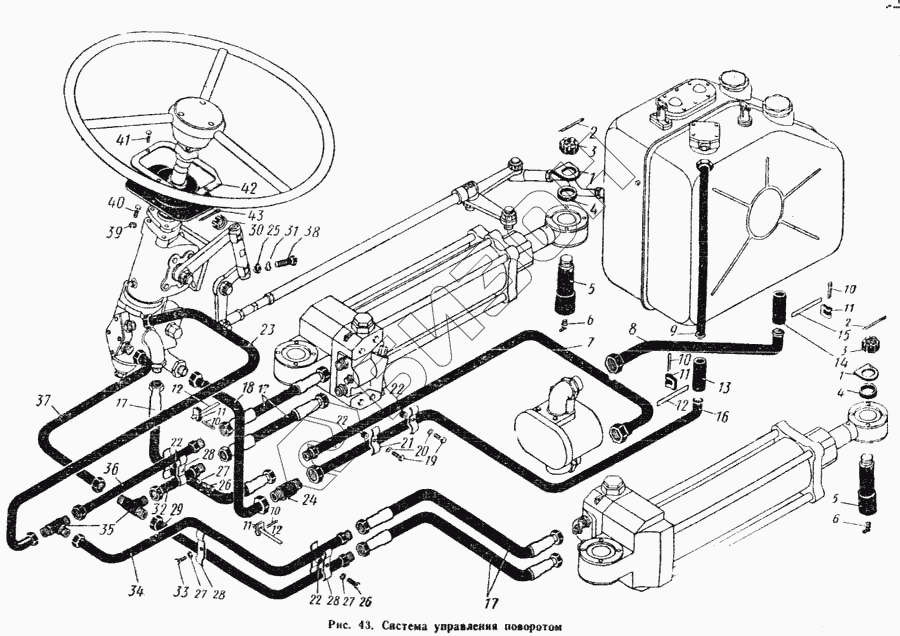

Графический каталог запасных частей к технике: ПТЗ К-700. Система управления поворотом
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
13
14
15
16
17
17
17
18
19
20
21
22
22
22
22
23
24
25
26
26
27
27
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.34.08.000-2 | 700.34.08.000-2 | Трубопроводы и арматура системы управления поворотом |
Загрузка ...
|
|
| 700.34.00.000-3 | 700.34.00.000-3 | Система управления поворотом |
Загрузка ...
|
|
| 1 | 700.34.00.014 | Шайба |
Загрузка ...
|
|
| 2 | Шплинт 6,3Х50-001 ГОСТ 397-66 | Шплинт 6,3Х50-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 3 | Гайка М30Х2 ГОСТ 5933-62 | Гайка М30Х2 ГОСТ 5933-62 |
Загрузка ...
|
|
| 4 | 700.34.00.013 | Втулка |
Загрузка ...
|
|
| 5 | 700.34.00.012 | Палец |
Загрузка ...
|
|
| 6 | Масленка II-А-45 ГОСТ 1303-56 | Масленка II-А-45 ГОСТ 1303-56 |
Загрузка ...
|
|
| 7 | 700.34.08.210-2 | Труба в сборе |
Загрузка ...
|
|
| 8 | 700.34.08.230 | Труба в сборе |
Загрузка ...
|
|
| 9 | 700.34.08.200-02 | Труба в сборе |
Загрузка ...
|
|
| 10 | Шплинт ХIII | Шплинт ХIII |
Загрузка ...
|
|
| 11 | Рамка ХР | Рамка ХР |
Загрузка ...
|
|
| 12 | Лента ХЛ-325 | Лента ХЛ-325 |
Загрузка ...
|
|
| 13 | Рукав 1У25-15Х150 | Рукав 1У25-15Х150 |
Загрузка ...
|
|
| 14 | Рукав 1У32-15Х160 | Рукав 1У32-15Х160 |
Загрузка ...
|
|
| 15 | Лента ХЛ-375 | Лента ХЛ-375 |
Загрузка ...
|
|
| 16 | 700.34.08.200-03 | Труба в сборе |
Загрузка ...
|
|
| 17 | 700.46.16.670 | Рукав в сборе |
Загрузка ...
|
|
| 18 | 700.34.08.130 | Труба в сборе |
Загрузка ...
|
|
| 19 | Болт М6Х30-021 ГОСТ 7811-62 | Болт М6Х30-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 20 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 21 | 700.34.00.029 | Скоба |
Загрузка ...
|
|
| 22 | 700.34.00-021-1 | Втулка распорная |
Загрузка ...
|
|
| 23 | 700.34.08.150-03 | Труба в сборе |
Загрузка ...
|
|
| 24 | 700.34.08.043 | Штуцер переходный |
Загрузка ...
|
|
| 25 | Гайка М16Х1,5-011 ГОСТ 5927-62 | Гайка М16Х1,5-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 26 | Болт М8Х35021 ГОСТ 7811-62 | Болт М8Х35021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 27 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 28 | 700.34.00.019 | Скоба |
Загрузка ...
|
|
| 29 | 700.34.08.140-08 | Труба в сборе |
Загрузка ...
|
|
| 30 | Гайка М16Х1,5-011 ГОСТ 5933-02 | Гайка М16Х1,5-011 ГОСТ 5933 - 02 |
Загрузка ...
|
|
| 31 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 32 | 700.34.08.140-06 | Труба в сборе |
Загрузка ...
|
|
| 33 | Болт М8Х16-021 ГОСТ 7808-62 | Болт М8Х16-021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 34 | 700.34.08.140-07 | Труба в сборе |
Загрузка ...
|
|
| 35 | 700.34.08.033 | Тройник |
Загрузка ...
|
|
| 36 | 700.34.08.140-05 | Труба в сборе |
Загрузка ...
|
|
| 37 | 700.34.08.150-04 | Труба в сборе |
Загрузка ...
|
|
| 38 | Болт М16Х1,5Х60-021 ГОСТ 7811-62 | Болт М16Х1,5Х60-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 39 | Шайба пружинная 14Н ГОСТ 6402-61 | Шайба пружинная 14Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 40 | Болт М14Х1,5Х35-101 ГОСТ 7805-62 | Болт М14Х1,5Х35-101 ГОСТ 7805-62 |
Загрузка ...
|
|
| 41 | Болт М8Х20-021 ГОСТ 7808-62 | Болт М8Х20- 021 ГОСТ 7808-62 |
Загрузка ...
|
|
| 42 | 700.34.00.032 | Фланец |
Загрузка ...
|
|
| 43 | Шплинт 4Х25-001 ГОСТ 397-66 | Шплинт 4Х25-001 ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
