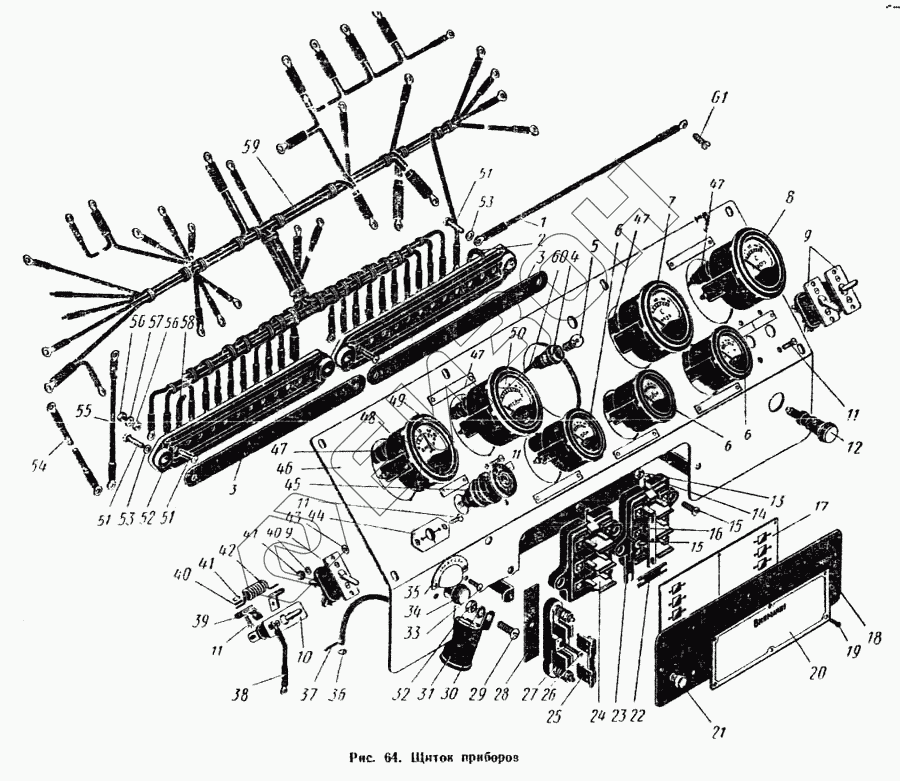

Графический каталог запасных частей к технике: ПТЗ К-700. Щиток приборов
1
3
3
4
5
6
6
6
7
7
8
9
9
10
11
11
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
47
47
47
48
49
50
51
51
51
52
53
53
54
55
56
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.38.05.000-5 | 700.38.05.000-5 | Щиток приборов |
Загрузка ...
|
|
| 1 | 700.38.05.470-1 | Провод «182» |
Загрузка ...
|
|
| 3 | 700.37.00.127 | Прокладка |
Загрузка ...
|
|
| 4 | 700.38.05.950 | Патрон контрольной лампы ПП-28 |
Загрузка ...
|
|
| 5 | Лампа накаливания А12-1 ГОСТ 2023-66 | Лампа накаливания А12-1 ГОСТ 2023-66 |
Загрузка ...
|
|
| 6 | 700.38.05.870 | Приемник указателя давления масла УК-146 |
Загрузка ...
|
|
| 7 | 700.38.05.880-06 | Провод «20» |
Загрузка ...
|
|
| 7 | 700.38.05.030 | Указатель температуры воды УК-118 |
Загрузка ...
|
|
| 8 | 700.38.05.020 | Приемник указателя температуры масла УК-108 |
Загрузка ...
|
|
| 9 | 700.38.05.180 | Включатель ВК-57 |
Загрузка ...
|
|
| 10 | 700.38.05.190 | Переключатель П57 |
Загрузка ...
|
|
| 11 | Винт М4Х12-001 ГОСТ 1489-62 | Винт М4Х12-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 12 | 700.38.05.140 | Фонарь контрольной лампы ПД20-Е |
Загрузка ...
|
|
| 13 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 14 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 15 | Винт М6Х16-001 ГОСТ 1489-62 | Винт М6Х16-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 16 | 700.38.05.108 | Шинка |
Загрузка ...
|
|
| 17 | 700.38.05.103-1 | Табличка |
Загрузка ...
|
|
| 18 | 700.38.05.102-1 | Крышка |
Загрузка ...
|
|
| 19 | Заклепка 2Х6Х700 ГОСТ 10299-68 | Заклепка 2Х6Х700 ГОСТ 10299-68 |
Загрузка ...
|
|
| 20 | 700.38.05.118-1 | Табличка |
Загрузка ...
|
|
| 21 | 700.38.05.072 | Ручка |
Загрузка ...
|
|
| 22 | 700.38.05.112 | Шинка |
Загрузка ...
|
|
| 23 | 700.38.05.106 | Шинка |
Загрузка ...
|
|
| 24 | 700.38.05.680 | Блок предохранителей ПР13-А |
Загрузка ...
|
|
| 25 | 700.38.05.340 | Плавкая вставка ПВ-80АС |
Загрузка ...
|
|
| 26 | Винт М14Х20-001 ГОСТ 1489-62 | Винт М14Х20-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 27 | 700.38.05.550 | Блок защиты БЗ-30 |
Загрузка ...
|
|
| 28 | 700.38.05.123 | Прокладка |
Загрузка ...
|
|
| 29 | Винт Л18Х18-001 ГОСТ 1489-62 | Винт Л18Х18-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 30 | 700.38.05.120-1 | Сигнализатор поворота РС57В |
Загрузка ...
|
|
| 31 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 32 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 33 | Винт М4Х8-001 ГОСТ 1 489-62 | Винт М4Х8-001 ГОСТ 1 489-62 |
Загрузка ...
|
|
| 34 | 700.38.05.150 | Фонарь контрольной лампы ПД20-Д |
Загрузка ...
|
|
| 35 | 700.38.05.109-1 | Козырек |
Загрузка ...
|
|
| 36 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 37 | Шплинт 2Х14-001 ГОСТ 337-66 | Шплинт 2Х14-001 ГОСТ 337-66 |
Загрузка ...
|
|
| 38 | 700.38.05.880-10 | Провод «181» |
Загрузка ...
|
|
| 39 | 700.38.05.124 | Шинка |
Загрузка ...
|
|
| 40 | Шайба пружинная 4Н ГОСТ 6402-61 | Шайба пружинная 4Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 41 | Гайка М4-011 ГОСТ 5927-62 | Гайка М4-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 42 | 700.38.05.084 | Сопротивление пусковое |
Загрузка ...
|
|
| 43 | Шайба 4-001 ГОСТ 11371-68 | Шайба 4-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 44 | 700.38.05.093 | Табличка |
Загрузка ...
|
|
| 45 | 700.38.05.320-1 | Кнопка на одно замыкание |
Загрузка ...
|
|
| 46 | 700.38.05.260-5 | Панель в сборе |
Загрузка ...
|
|
| 47 | 700.38.05.970 | Патрон ПП-1 |
Загрузка ...
|
|
| 48 | 700.38.05.540 | Амперметр АП-104 |
Загрузка ...
|
|
| 49 | 700.38.05.125 | Протектор |
Загрузка ...
|
|
| 50 | 700.38.03.860 | Приемник указателя давления масла УК-138 |
Загрузка ...
|
|
| 51 | Винт М5Х20-001 ГОСТ 1489-62 | Винт М5Х20-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 52 | 700.37.00.126 | Основание 12-клеммноой панели соединительных проводов |
Загрузка ...
|
|
| 53 | Шайба 5-001 ГОСТ 11371-68 | Шайба 5-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 54 | 700.38.05.880-23 | Провод «166» |
Загрузка ...
|
|
| 55 | 700.38.05.880-24 | Провод «183» |
Загрузка ...
|
|
| 56 | Гайка М5Х011 ГОСТ 5927-62 | Гайка М5Х011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 57 | Шайба пружинная 5Н ГОСТ 6402-61 | Шайба пружинная 5Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 58 | 700.38.05.880-03 | Провод «18» |
Загрузка ...
|
|
| 59 | 700.38.05.740-2 | Пучок проводов |
Загрузка ...
|
|
| 60 | 700.38.05.810-1 | Провод «34» |
Загрузка ...
|
|
| 61 | Винт М6Х10 ГОСТ 1489-62 | Винт М6Х10 ГОСТ 1489-62 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
