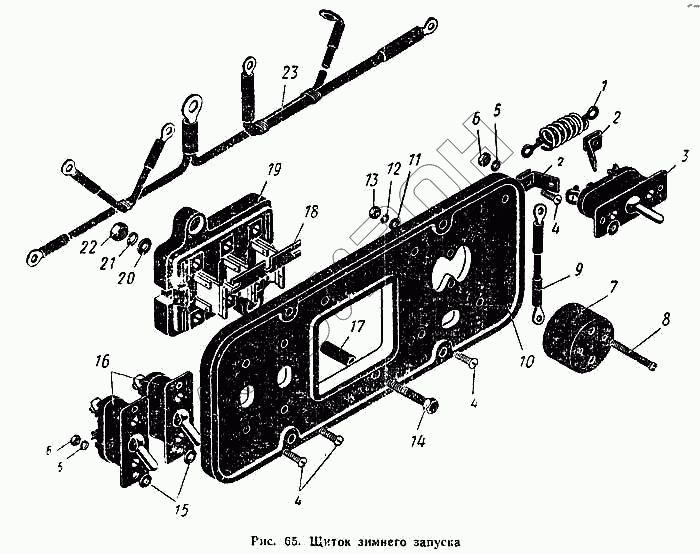

Графический каталог запасных частей к технике: ПТЗ К-700. Щиток зимнего запуска
1
2
2
3
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.38.28.000-1 | 700.38.28.000-1 | Щиток зимнего запуска |
Загрузка ...
|
|
| 1 | 700.38.05.084 | Сопротивление пусковое |
Загрузка ...
|
|
| 2 | 700.38.05.124 | Шинка |
Загрузка ...
|
|
| 3 | 700.38.05.590 | Переключатель П-46А |
Загрузка ...
|
|
| 4 | Винт М4Х12-001 ГОСТ 1489-62 | Винт М4Х12-001 ГОСТ 1489-62 |
Загрузка ...
|
|
| 5 | Шайба пружинная 4Н ГОСТ 6402-61 | Шайба пружинная 4Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 6 | Гайка М4-011 ГОСТ 5927-62 | Гайка М4-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 7 | 700.37.00.260 | Розетка штепсельная я 47-К |
Загрузка ...
|
|
| 8 | Винт М3Х30-001 ГОСТ 1490-62 | Винт М3Х30-001 ГОСТ 1490-62 |
Загрузка ...
|
|
| 9 | 700.38.28.030-02 | Провод «153» |
Загрузка ...
|
|
| 10 | 700.38.28.011-1 | Панель |
Загрузка ...
|
|
| 11 | Шайба 3-011 ГОСТ 11371-65 | Шайба 3-011 ГОСТ 11371-65 |
Загрузка ...
|
|
| 12 | Шайба пружинная 3Н ГОСТ 6402-61 | Шайба пружинная 3Н ГОСТ 6402-61 |
Загрузка ...
|
|
| 13 | Гайка М3-011 ГОСТ 5927-62 | Гайка М3-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 14 | Болт М6Х35-021 ГОСТ 7811-62 | Болт М6Х35-021 ГОСТ 7811-62 |
Загрузка ...
|
|
| 15 | Шайба 4-001 ГОСТ 11371-68 | Шайба 4-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 16 | 700.33.05.180 | Включатель ВК-57 |
Загрузка ...
|
|
| 17 | 700.38.28.013-1 | Втулка |
Загрузка ...
|
|
| 18 | 700.38.05.108 | Шинка |
Загрузка ...
|
|
| 19 | 700.38.28.040 | Блок предохранителей ПР13-А (переделка) |
Загрузка ...
|
|
| 20 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 |
Загрузка ...
|
|
| 21 | Шайба пружинная 6Н ГОСТ 0402-61 | Шайба пружинная 6Н ГОСТ 0402-61 |
Загрузка ...
|
|
| 22 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 |
Загрузка ...
|
|
| 23 | 700.33.28.010 | Пучок проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
